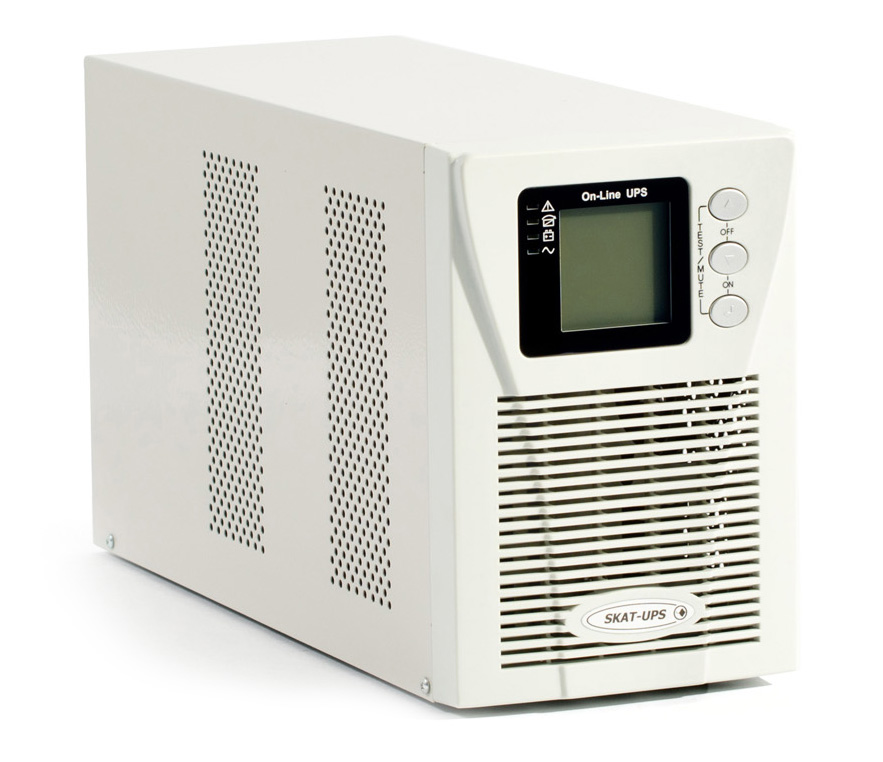

Описание Бастион SKAT-UPS 1000 (24V)

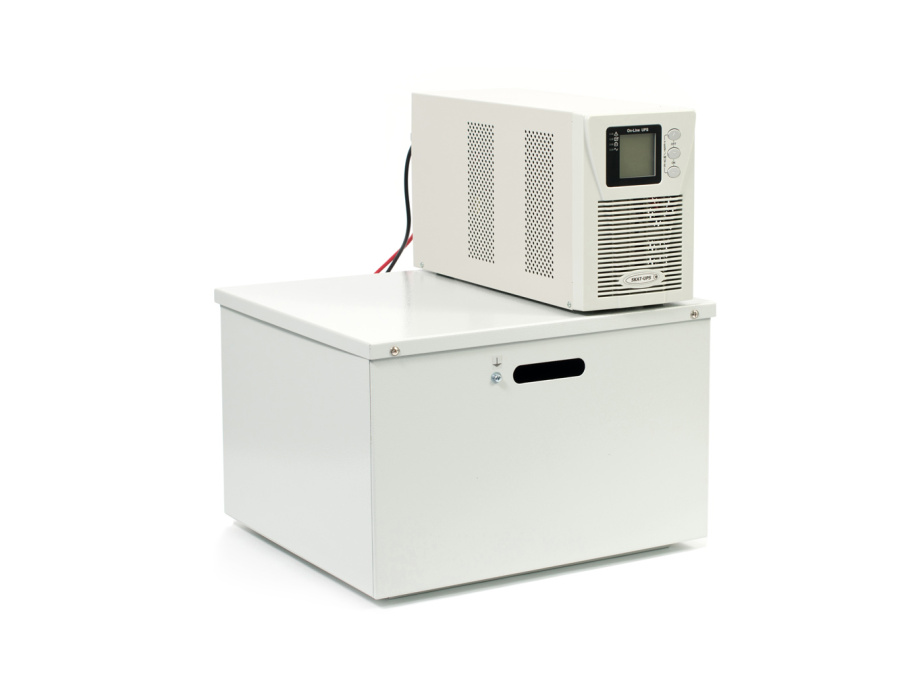

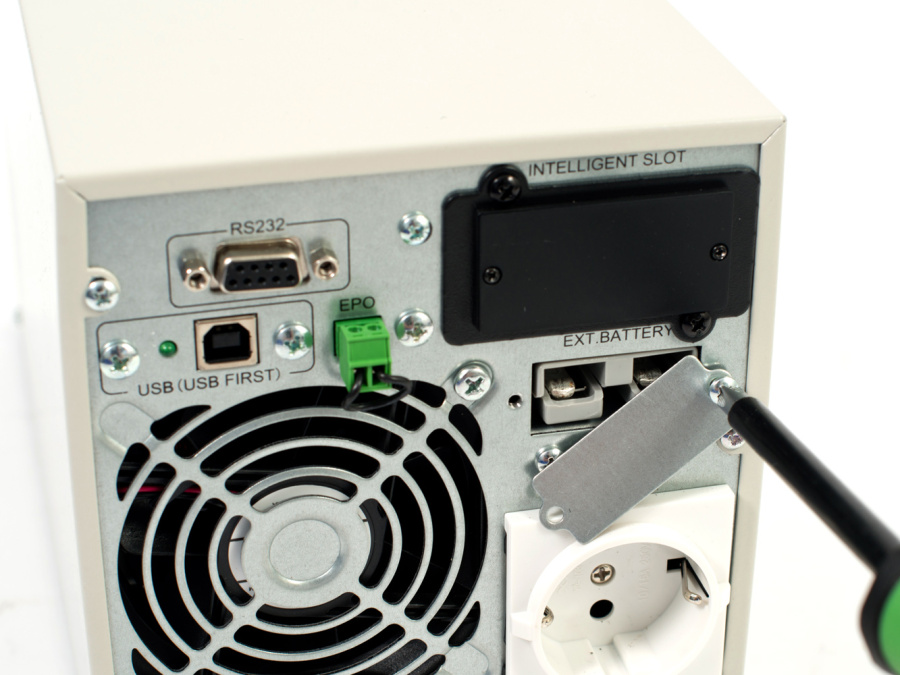

Бастион SKAT-UPS 1000 (24V) - источник бесперебойного питания 220 В, 1000 ВА (800 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое количество АКБ для работы — 2 шт. (24 В). Минимальная требуемая ёмкость — 17 Ач. Ток заряда АКБ — 6 А. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса, SNMP-адаптера и др. Функция удалённого аварийного отключения выходного напряжения (EPO). Для безопасной эксплуатации АКБ рекомендуем приобрести металлический бокс «УМБ-3/120» или «АО-2/120 исп.5М».
Особенности Бастион SKAT-UPS 1000 (24V)
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 200/208/220/230/240 В переменного тока и суммарной потребляемой мощностью до 1000 ВА;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология On-Line, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- стабильная частота выходного напряжения в режиме «РЕЗЕРВ»;
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

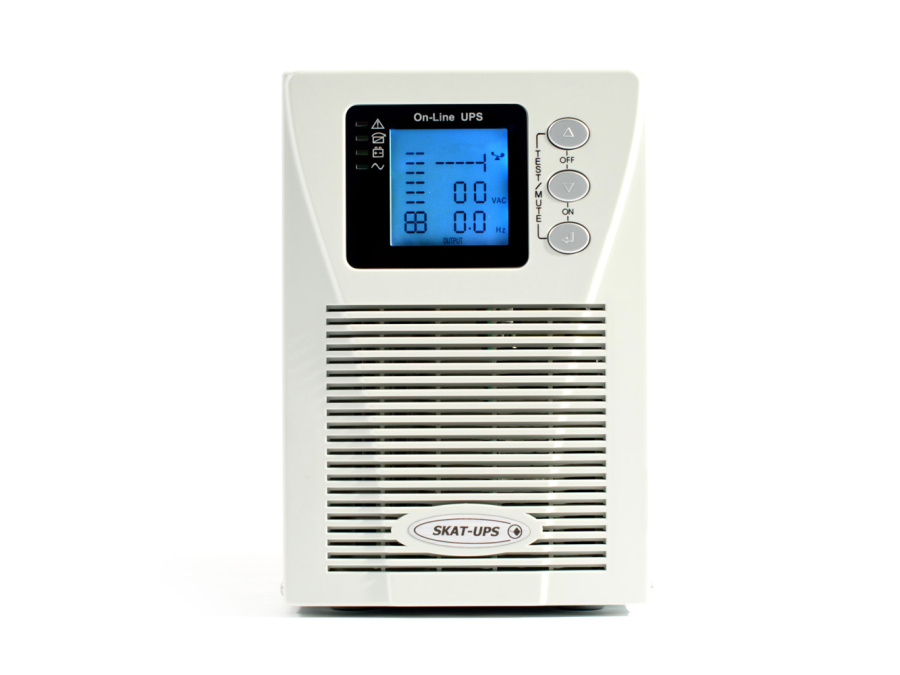

- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы - около 1,5 часов (при использовании батареи из 2 АКБ, ёмкостью 40 Ач. ВНИМАНИЕ! АКБ в комплект поставки не входит и приобретается отдельно);
- возможность увеличения длительности автономного режима путём повышения ёмкости каждой АКБ до 120 Ач.
ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС.
| Ёмкость АКБ, Ач |
Нагрузка, ВА |
| 100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 2х17 |
3 ч |
1 ч 30 мин |
1 ч |
50 мин |
40 мин |
30 мин |
20 мин |
15 мин |
10 мин |
5 мин |
| 2х26 |
4 ч 30 мин |
2 ч 20 мин |
1 ч 30 мин |
1 ч 10 мин |
50 мин |
40 мин |
30 мин |
20 мин |
15 мин |
10 мин |
| 2х40 |
9 ч 20 мин |
4 ч |
2 ч 20 мин |
1 ч 30 мин |
1 ч 20 мин |
1 ч 10 мин |
1 ч |
30 мин |
25 мин |
20 мин |
| 2х65 |
16 ч |
7 ч |
4 ч 20 мин |
3 ч |
2 ч 20 мин |
1 ч 30 мин |
1 ч 25 мин |
1 ч 20 мин |
1 ч 10 мин |
1 ч |
| 2х100 |
27 ч |
11 ч 30 мин |
7 ч 20 мин |
5 ч |
4 ч |
3 ч |
2 ч 20 мин |
2 ч 10 мин |
2 ч |
1 ч 30 мин |
| 2х120 |
32 ч 20 мин |
14 ч 30 мин |
9 ч 30 мин |
6 ч |
5 ч |
4 ч |
3 ч |
2 ч 30 мин |
2 ч 20 мин |
2 ч |
| 2х150 |
40 ч 30 мин |
17 ч 20 мин |
11 ч |
8 ч |
5 ч 30 мин |
5 ч |
4 ч |
3 ч 20 мин |
2 ч 30 мин |
2 ч 15 мин |
| 2х200 |
54 ч |
24 ч 30 мин |
15 ч 30 мин |
11 ч 20 мин |
9 ч |
6 ч 30 мин |
5 ч 30 мин |
5 ч |
4 ч 20 мин |
3 ч 30 мин |
Возможность подключения SNMP-модуля DL-801.
Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать балансир АКБ SKAT BB и тренировщик АКБ Teplocom TBS.
Для комфортной и безопасной эксплуатации АКБ рекомендуем использовать специальные стеллажи и аккумуляторные отсеки.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Диапазон входного напряжения без перехода на питание от АКБ, В |
при 100% нагрузки |
160…290 |
| при 70…80% нагрузки |
140…290 |
| при 60…70% нагрузки |
110…290 |
| Номинальная частота входного напряжения (авто-определение), Гц |
50 / 60 |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц |
46…54 / 56…64 |
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, а также в режиме ECO, без перехода в режим «ОСНОВНОЙ», % от Uном (см. ниже) |
верхний порог |
+ 5 %; + 10 %; + 15 %; + 25 %;* |
| нижний порог |
- 20 %; - 30 %; - 45 % * |
| Входной коэффициент мощности, не менее |
0,98 |
| Номинальная выходная мощность |
Полная, ВА |
1000 ** |
| Активная, Вт |
800 ** |
| Номинальное выходное напряжение (Uном), В |
200/208/220/230/240 *** |
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % |
±2% |
| Частота выходного напряжения, Гц |
50±0,2% / 60±0,2% **** |
| Выходной коэффициент мощности, не менее |
0,9 |
| Номинальный ток нагрузки, А |
4,5 |
| Максимальный входной ток, А |
6,3 |
| Форма выходного напряжения |
синусоидальная |
| Коэффициент нелинейных искажений выходного напряжения (КИ),%, не более |
линейная нагрузка |
3 |
| нелинейная нагрузка |
5 |
| КПД при номинальной нагрузке, %, не менее |
режим «ОСНОВНОЙ» |
90 |
| режим «РЕЗЕРВ» |
85 |
| режим «БАЙПАС» |
94 |
| режим «ECO» |
94 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) |
3:1 |
| Перегрузочные способности (переключение в режим «БАЙПАС») |
100±5%—110±5% |
через 20 мин |
| 110±5%—130±5% |
через 20 с |
| 130±5%—150±5% |
через 0,3 с |
| Время переключения из режима «ОСНОВНОЙ» |
в режим «БАЙПАС», мс, не более |
4 |
| в режим «ECO», мс, не более |
4 |
| в режим «РЕЗЕРВ», мс |
0 |
| Мощность, потребляемая от сети при 100% нагрузке, не более, ВА |
1300 |
| Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ, ВА, не более |
130 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| Рекомендуемая ёмкость АКБ, Ач |
17—120 **** |
| Количество АКБ, шт. |
2 |
| Ток заряда АКБ, А, не более |
6 |
| Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
20 |
| Диапазон рабочих температур, °С |
0…+40 |
| Относительная влажность воздуха (без конденсации), %, не более
|
95 |
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
| Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
144х400х215 |
| в упаковке |
238х510х325 |
| Масса, НЕТТО (БРУТТО), кг, не более |
5,8 (6,8) |
| Гарантия | 60 мес. |

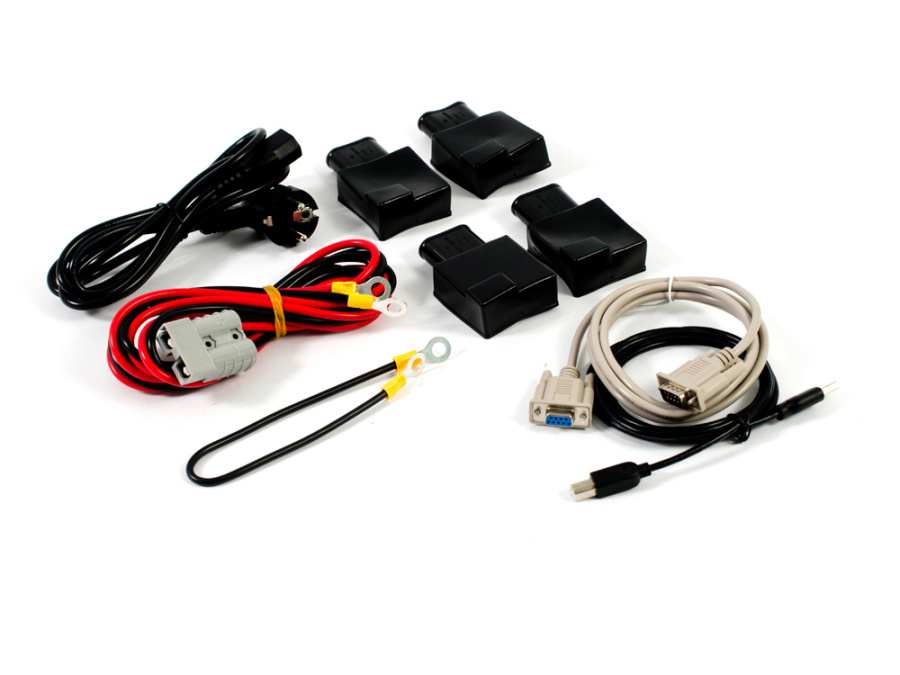

Комплект поставки
| Источник |
1 шт. |
| Кабель сетевой |
1 шт. |
| Кабель АКБ |
1 шт. |
| Кабель RS-232 |
1 шт. |
| Кабель USB |
1 шт. |
| Перемычки АКБ в комплекте |
1 шт. |
| Пыльник АКБ |
4 шт. |
| Карта установки ПО |
1 шт. |
| Документация |
1 шт. |
-
