Описание Штиль BMT-72-09

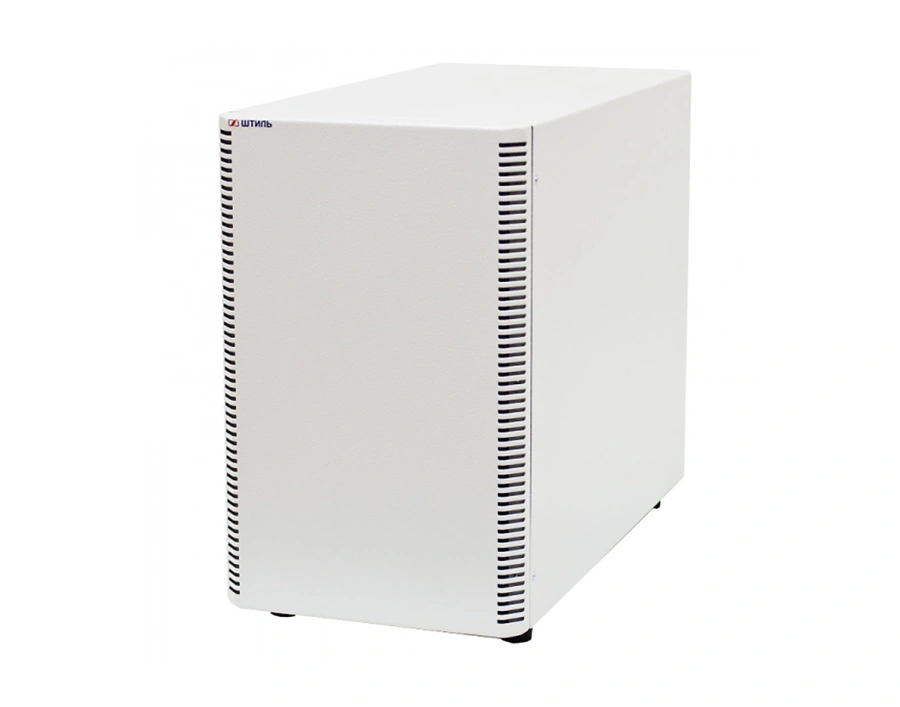

Штиль BMT-72-09 Батарейный модуль BMT-72-09 рассчитан на совместное применение с однофазным ИБП «Штиль» ST1102L и ST1102SL напольного исполнения мощностью 2 кВА. Устройство является прочным металлическим контейнером с установленными в нем аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля равны размерами модели источника бесперебойного питания, благодаря чему батарейный модуль можно компактно установить рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлено шесть аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1102L и ST1102SL в зависимости от мощности нагрузки.
|
Мощность нагрузки, ВА
|
200
|
400
|
600
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
|
Время автономной работы ИБП ST1102L, мин
|
120
|
45
|
25
|
20
|
15
|
12
|
10
|
8
|
7
|
5
|
|
Время автономной работы ИБП ST1102SL, мин
|
270
|
120
|
70
|
45
|
37
|
30
|
25
|
20
|
17
|
15
|
BMT-72-09 соединяется с ИБП через разъем TD50A «Андерсон».
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
однофазные ИБП ST1102L и ST1102SL
|
|
Тип аксессуара
|
батарейные модули
|
|
Число фаз ИБП
|
1 в 1
|
|
Форм-фактор
|
напольный
|
|
Страна производитель
|
Россия
|
|
Аккумуляторные батареи (АБ)
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
|
Номинальное напряжение АБ, В
|
72
|
|
Количество встроенных АБ 12В, шт.
|
6
|
|
Емкость одной 12-вольтовой АБ, Ач
|
9
|
|
Суммарная емкость АБ в модуле, Ач
|
9
|
|
Срок службы АБ, лет
|
7 (в зависимости от условий эксплуатации)
|
|
Подключение
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
Надежность и эксплуатационные характеристики
|
|
Диапазон рабочей температуры, °С
|
от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
|
|
Диапазон температуры хранения, °С
|
от -20 до +40
|
|
Относительная влажность, %
|
от 0 до 95 (без конденсата)
|
|
Механические характеристики
|
|
Цвет корпуса
|
серый
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
346х210х442
|
|
Масса, кг
|
33
|
|
Гарантийный срок, мес
|
12
|
Комплект поставки
|
Батарейный модуль BMT-72-09
|
1 шт.
|
|
Аккумуляторные батареи 12 В, 9 Ач
|
6 шт.
|
|
Батарейный кабель TD50A-TD50A-1-2x6
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
-
