Штиль ST1102SL (2000 ВА) ИБП

Описание Штиль ST1102SL (2000 ВА)

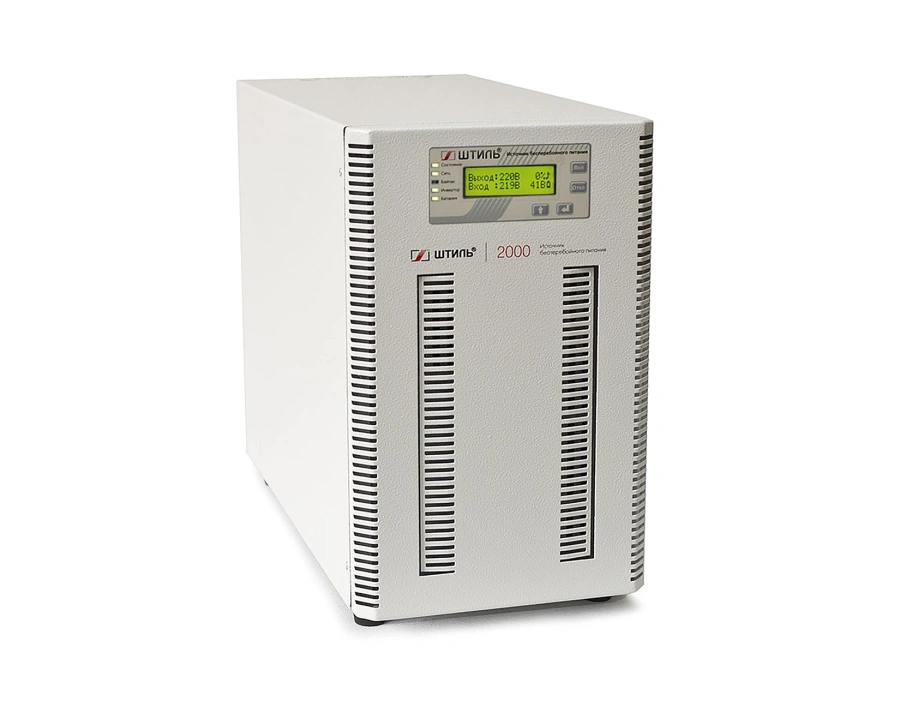

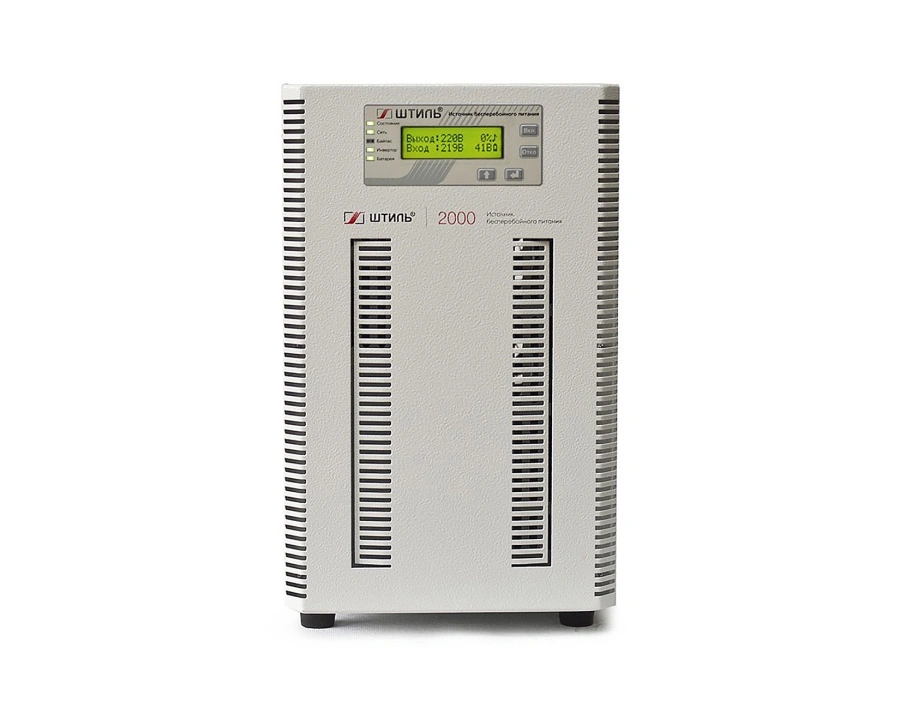

Штиль ST1102SL (2000 ВА) Онлайн ИБП ST1102SL используется для организации бесперебойной работы и надежной защиты от перепадов сетевого напряжения однофазных электроприборов мощностью 2 кВА / 1,8 кВт, например:

• отопительного и нагревательного оборудования;
• бытовой техники;
• банковского оборудования;
• торговых и кассовых терминалов;
• систем безопасности и видеонаблюдения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1102SL отлично функционирует в связке с дизельгенераторными установками.

ST1102SL – ИБП онлайн топологии с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

ST1102SL предназначен для напольной установки. ИБП может быть размещён на любой ровной горизонтальной поверхности.

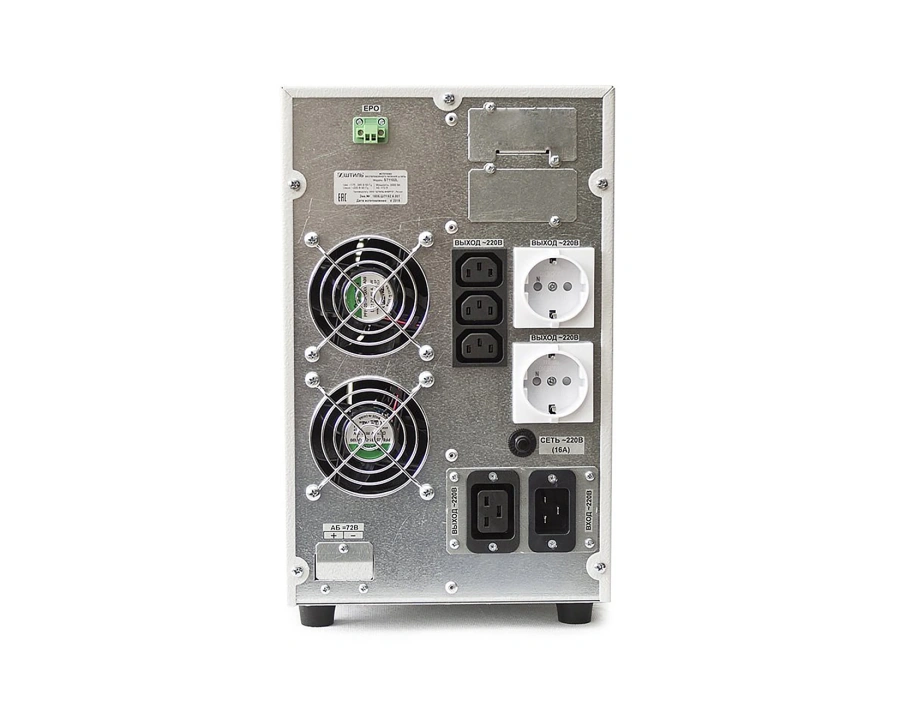

Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки (С13), одна розетка С19. К сети устройство подключается с помощью разъема С20.

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMT-72-09 и BMT-72-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке.

В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

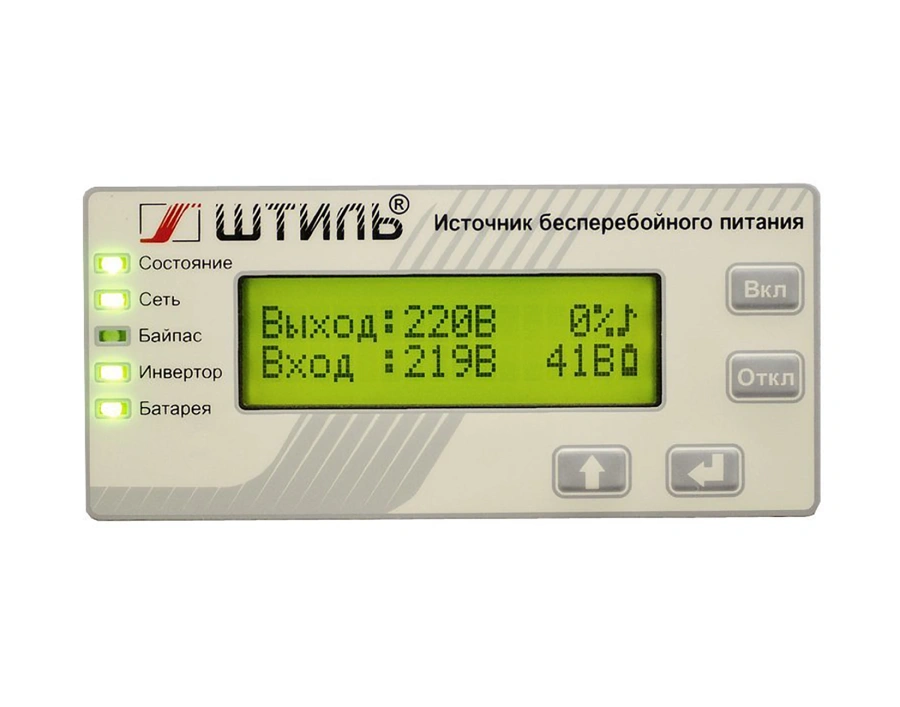

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1102SL обладает современной электронной защитой от перегрузки, короткого замыкания и внутреннего перегрева. При устранении причины её срабатывания устройство перезапускается в автоматическом режиме.

Кроме этого, ИБП оснащен защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при срабатывании устройство обесточивает нагрузку или через байпас переключает её питание на сеть).

ST1102SL поддерживает локальный/удаленный мониторинг работы. Для этого к устройству необходимо подключить платы расширения, которые могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Контроль ИБП с установленной платой можно осуществлять через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль ST1102SL (2000 ВА)

• безразрывное мгновенное переключение на питание от АБ;
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешних батарейных модулей;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
