Описание Штиль BM-24-27

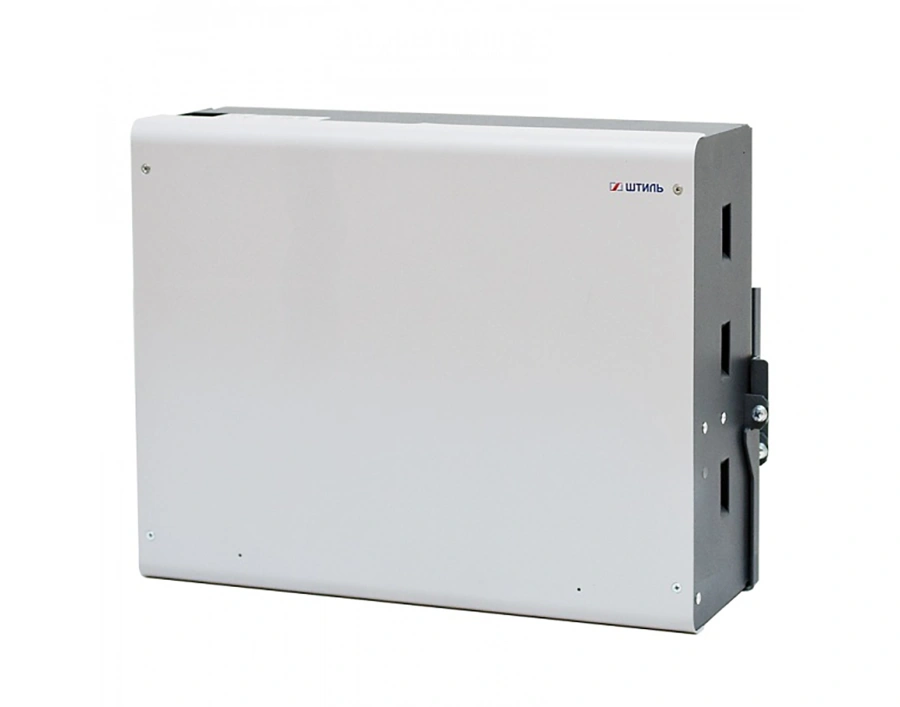

Штиль BM-24-27 используется совместно с моделями однофазных ИБП «Штиль» настенного исполнения SW500L мощностью 500 ВА. Модуль представляет собой прочный металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими автономную работу ИБП на необходимое время. Габариты модуля идентичны размерам источника бесперебойного питания совместимой модели, что позволяет компактно устанавливать его рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено шесть аккумуляторных батарей 12 В (три группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 27 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L в зависимости от мощности нагрузки.
|
Мощность нагрузки, ВА
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
Время автономной работы ИБП SW500L, мин
|
550
|
260
|
190
|
120
|
85
|
70
|
53
|
45
|
40
|
35
|
Соединение с ИБП в BM-24-27 выполняется через разъем TD50A «Андерсон».
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
однофазный ИБП SW500L
|
|
Тип аксессуара
|
батарейные модули
|
|
Число фаз ИБП
|
1 в 1
|
|
Форм-фактор
|
настенный
|
|
Страна производитель
|
Россия
|
|
Аккумуляторные батареи (АБ)
|
|
Тип АБ
|
герметичные, необслуживаемые, свинцово-кислотные
|
|
Номинальное напряжение АБ, В
|
24
|
|
Количество встроенных АБ 12В, шт.
|
6
|
|
Емкость одной 12-вольтовой АБ, Ач
|
9
|
|
Суммарная емкость АБ в модуле, Ач
|
27
|
|
Срок службы АБ, лет
|
7 (в зависимости от условий эксплуатации)
|
|
Подключение
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
Надежность и эксплуатационные характеристики
|
|
Диапазон рабочей температуры, °С
|
от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25)
|
|
Диапазон температуры хранения, °С
|
от -20 до +40
|
|
Относительная влажность, %
|
от 0 до 95 (без конденсата)
|
|
Механические характеристики
|
|
Цвет корпуса
|
серый
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
288x357x116
|
|
Масса, кг
|
20
|
|
Гарантийный срок, мес
|
12
|
Комплект поставки
|
Батарейный модуль BM-24-27
|
1 шт.
|
|
Кронштейн для настенного крепления
|
1 шт.
|
|
Аккумуляторные батареи 12 В, 9 Ач
|
6 шт.
|
|
Батарейный кабель TD50A-TD50A-2-2x6
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
