Штиль SW500L ИБП (500 ВА)

Описание Штиль SW500L

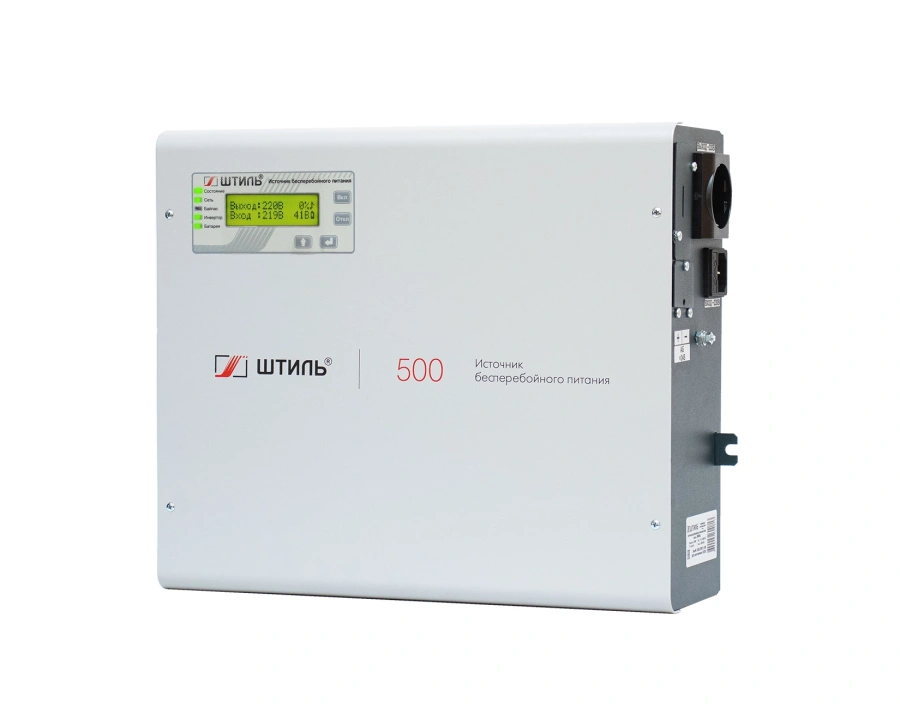

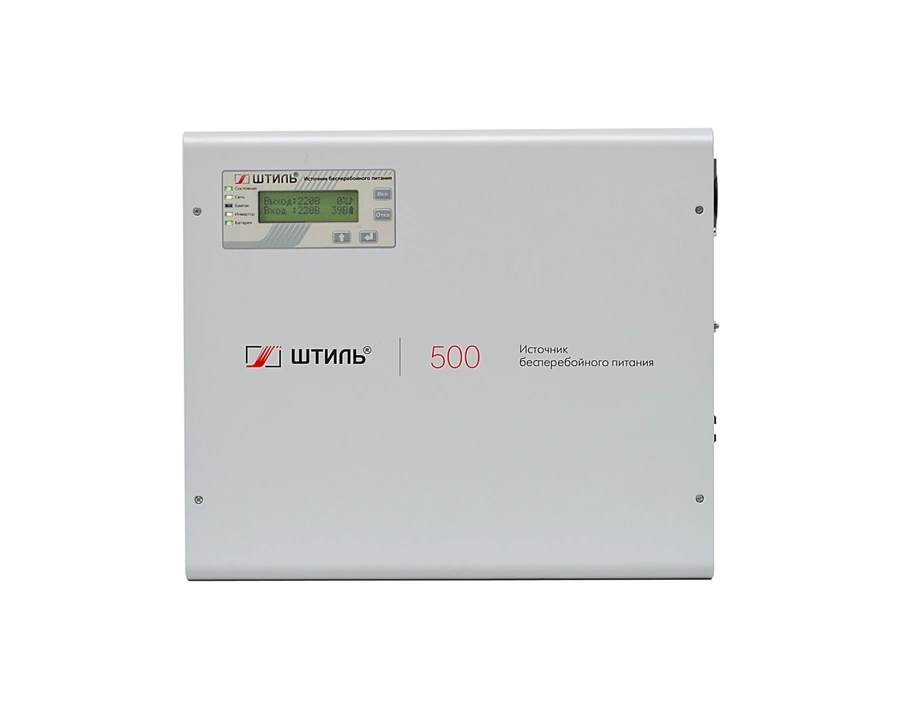

Штиль SW500L Онлайн ИБП SW500L обеспечивает бесперебойную работу и защиту от нестабильного сетевого напряжения однофазных электроприборов мощностью 500 ВА /400 Вт, например:

• газовых котлов и другого нагревательного оборудования;
• циркуляционных насосов;
• систем водоснабжения и очистки воды;
• сетей охранной сигнализации и видеонаблюдения;
• аудио- и видеотехники;
• ПК и периферийного оборудования;
• бытовых приборов небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками.

SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей);
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

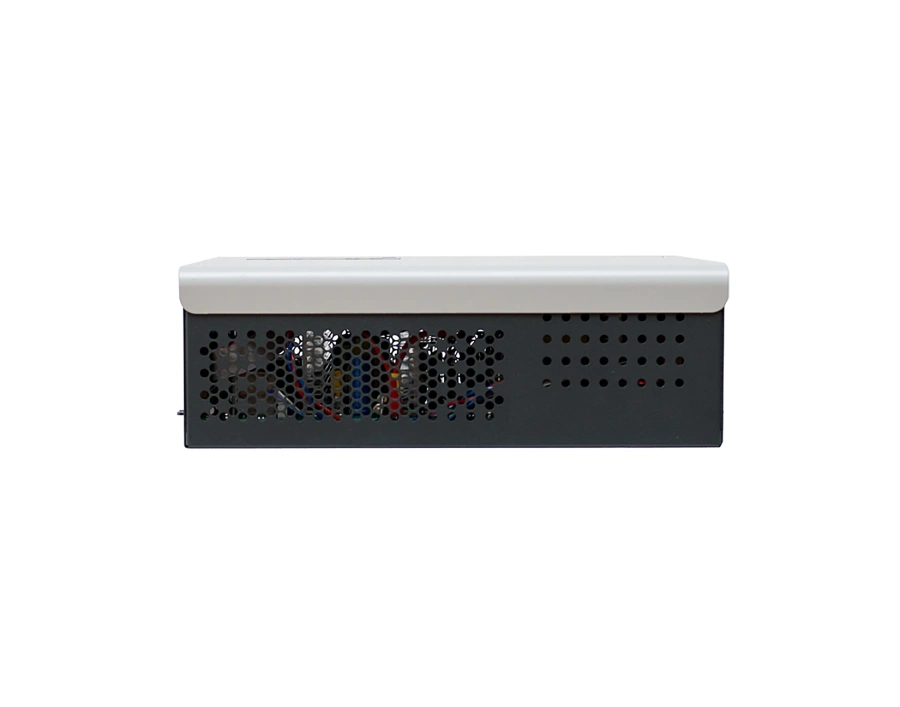

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

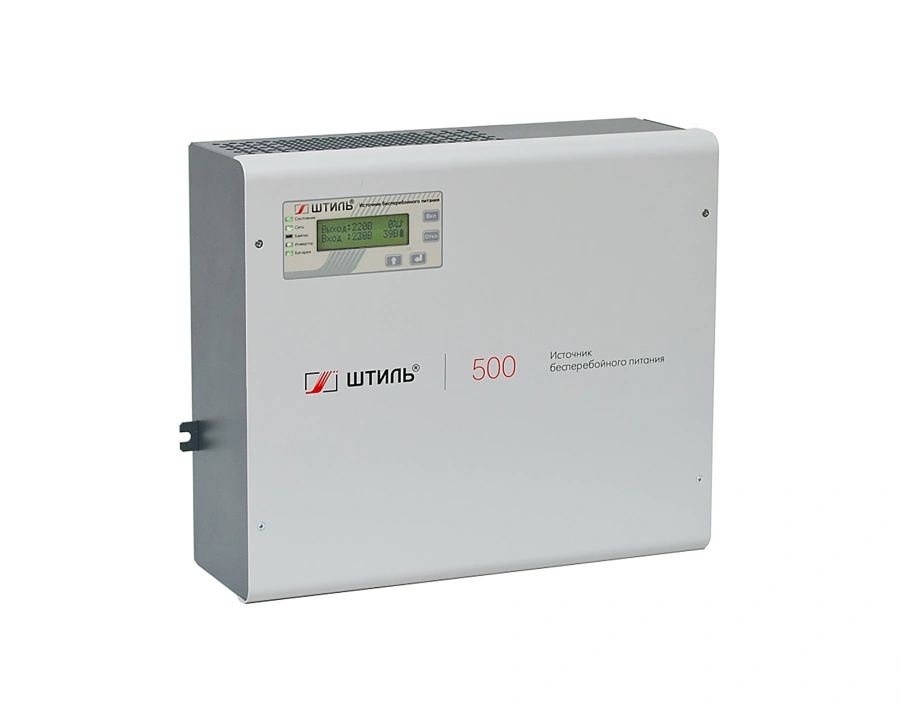

SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

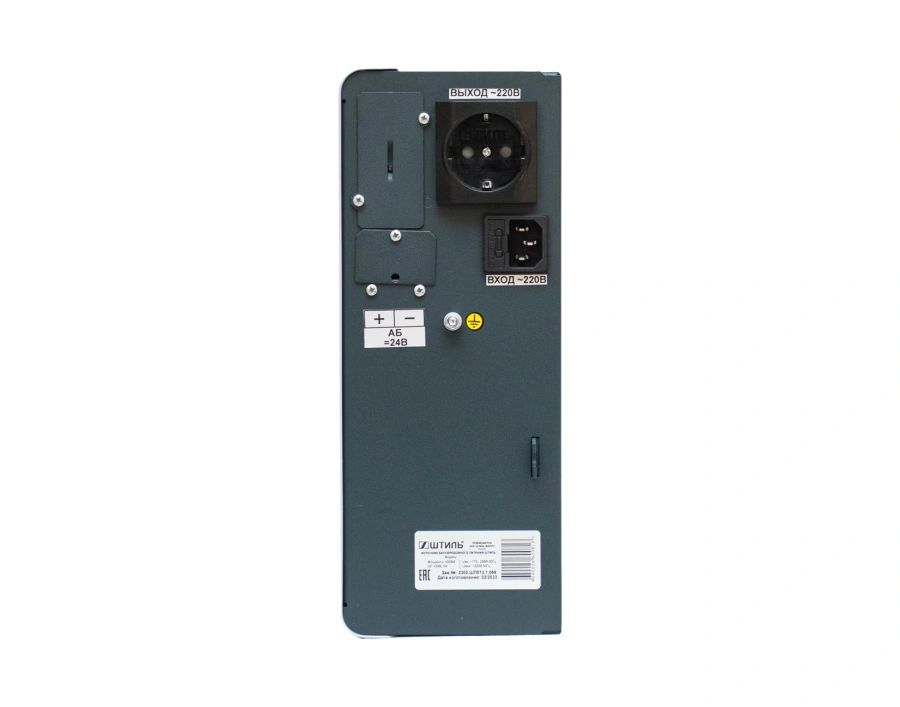

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью разъема С14.

Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АБ (до 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 9,5 ч при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

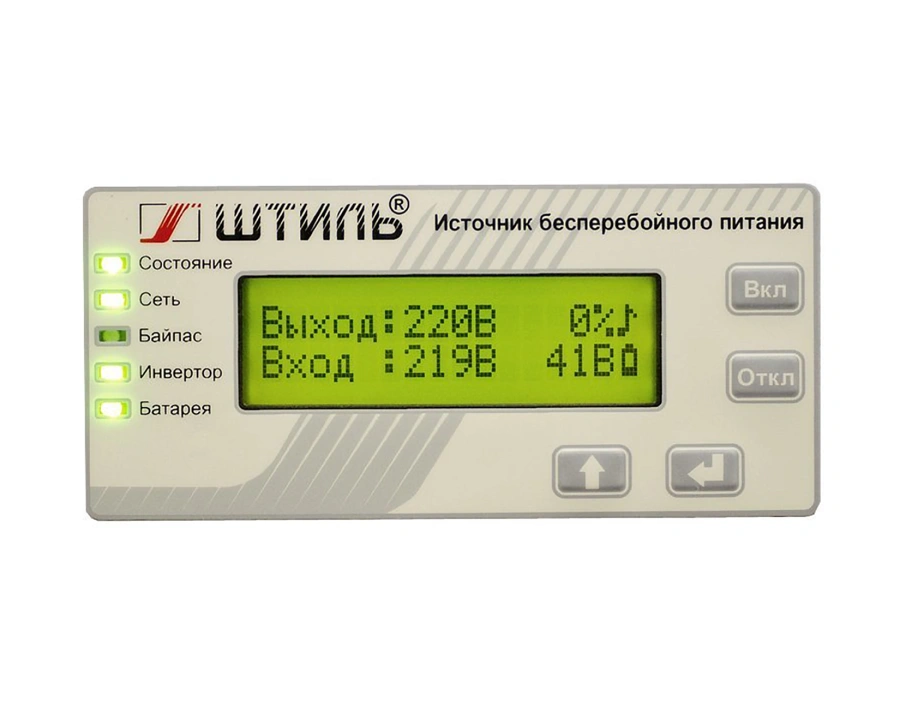

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Сеть» – состояние входной сети;
• «Байпас» – электронный байпас/ЭКО-режим;
• «Инвертор» – работа от инвертора;
• «Батарея» – состояние батарей.

Виды информации на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

SW500L оснащен электронной системой защиты от:

• перегрузок по выходу;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины срабатывания электронной защиты происходит автоматический перезапуск ИБП.

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают:

• нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц;
• сеть от помех в диапазоне 150 кГц - 30 МГц.

Также в устройстве присутствует аварийная защита от любой неисправности. При ее срабатывании происходит отключение нагрузки или её перевод на питание от сети через встроенный байпас.

В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Особенности Штиль SW500L

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание до 9,5 ч за счёт подключения внешних АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики

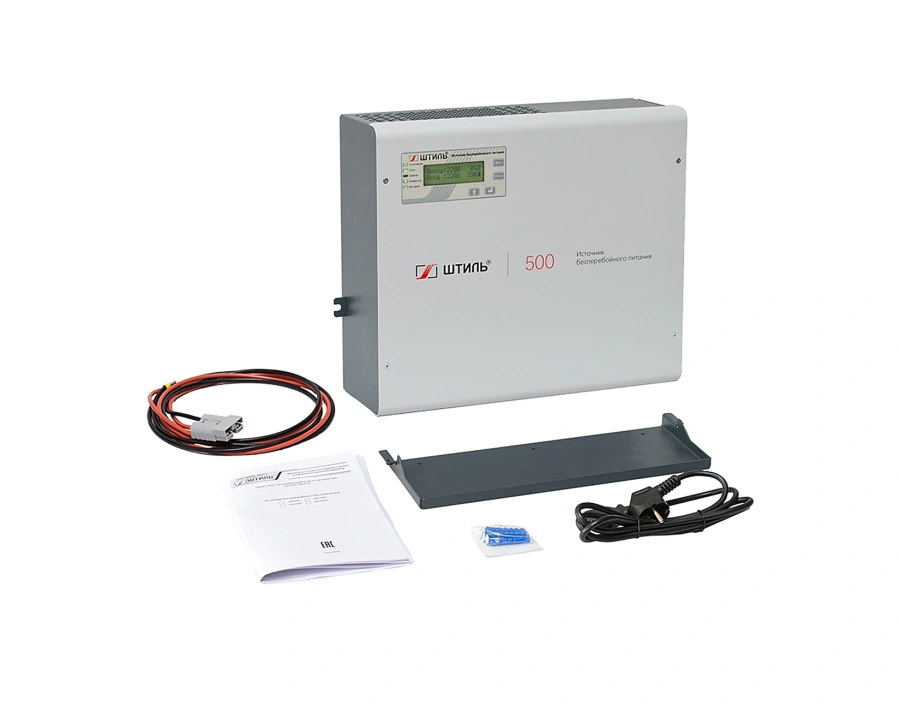

Комплект поставки
