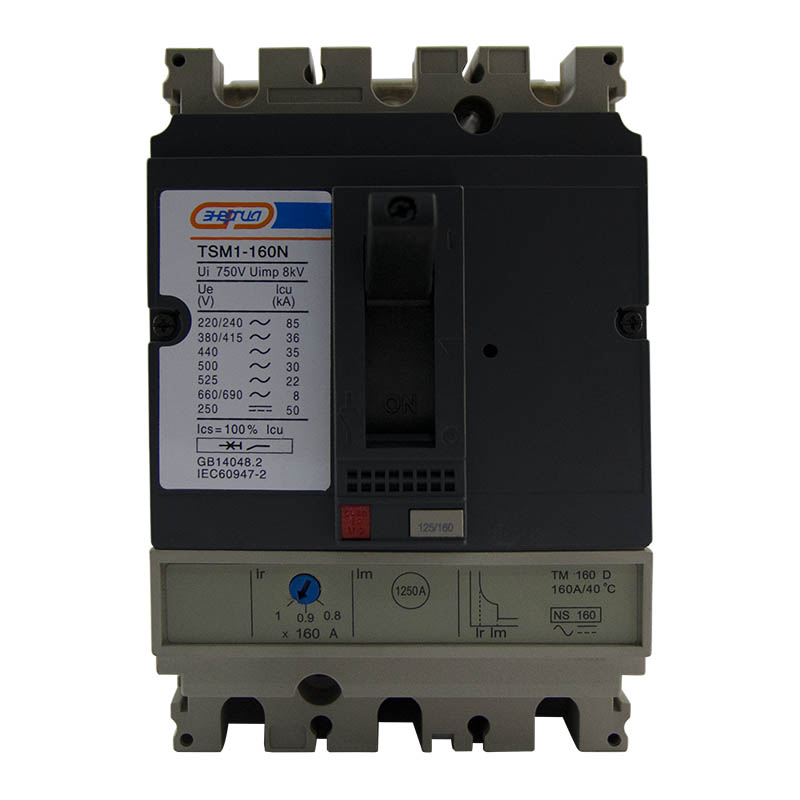

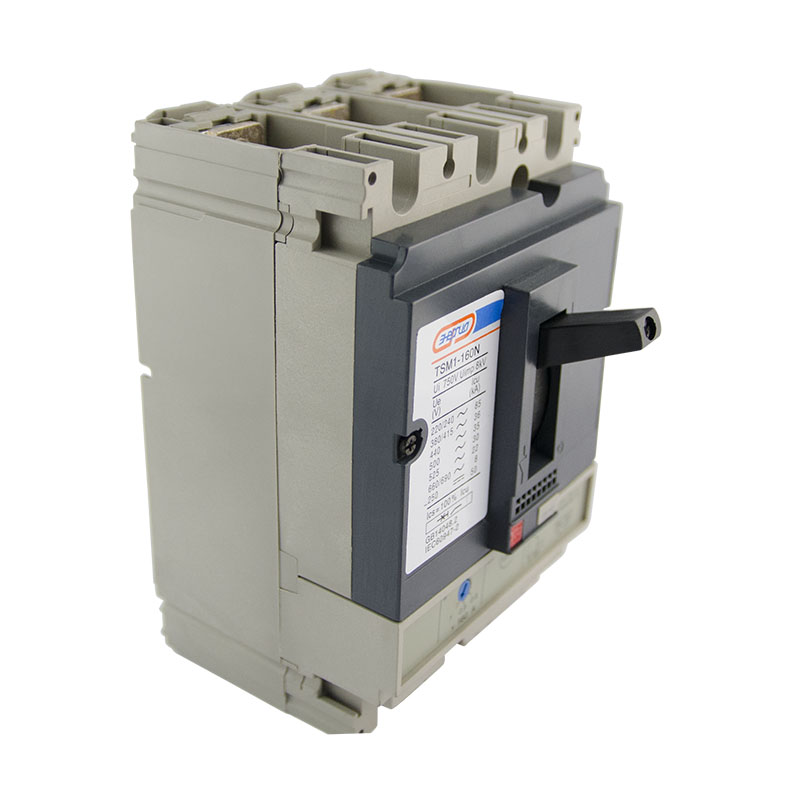

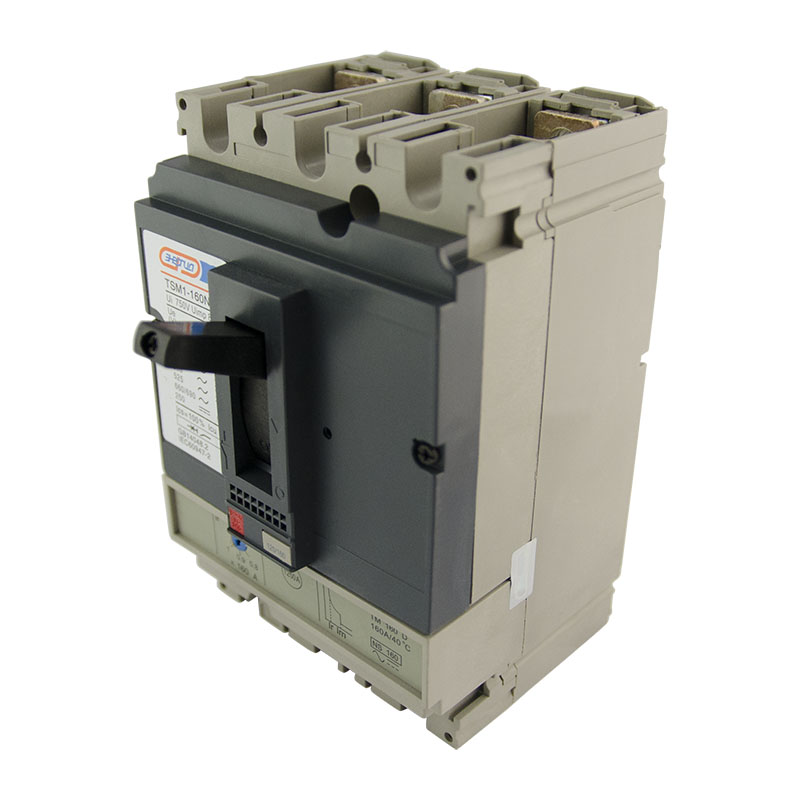

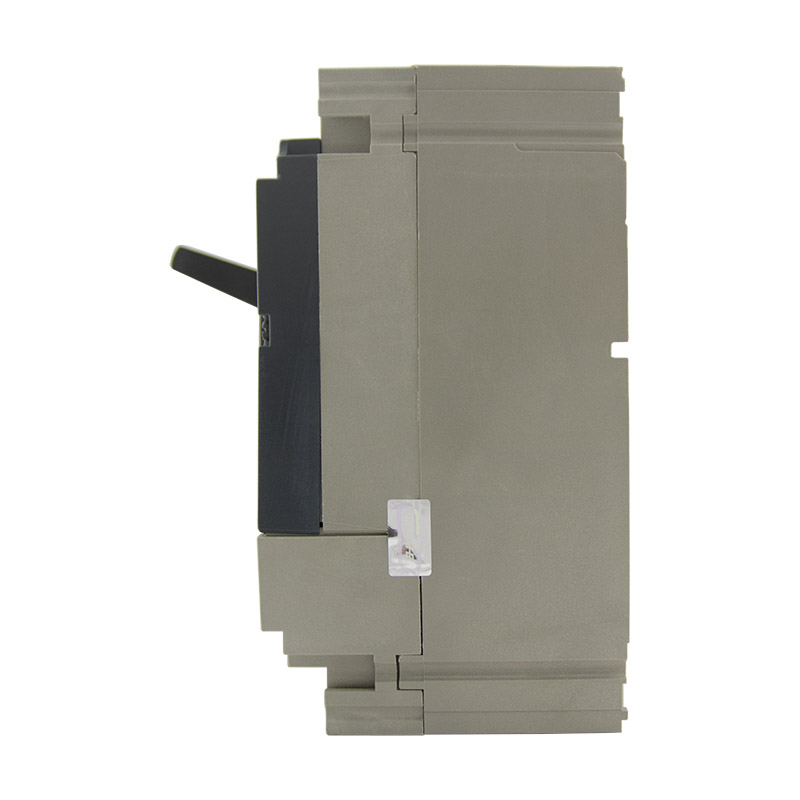

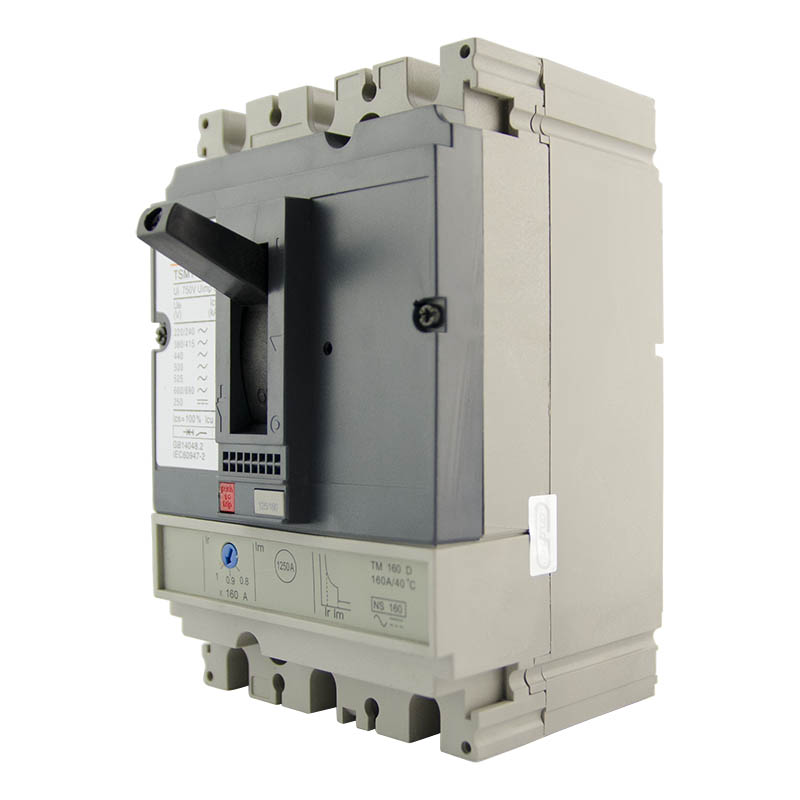

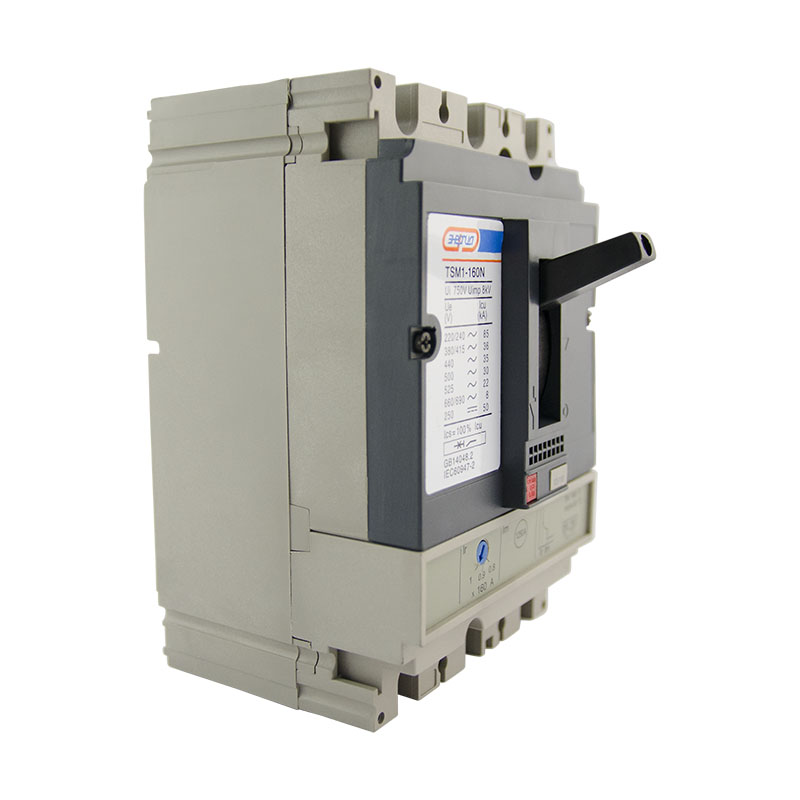

Описание ЭНЕРГИЯ TSM1-160N 3P 160A 36кА
ЭНЕРГИЯ TSM1-160N 3P 160A 36кА Автоматический выключатель защищают от перегрузок, от коротких замыканий средней силы и имеют токовую отсечку с постоянной установкой.
Выключатель TSM1 устанавливается в стандартный щит, что обеспечивает быстрый и надежный монтаж.
Автоматический выключатель TSM1 осуществляет различные типы защиты в зависимости от связанного с ним расцепителя.
Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами, а также обеспечивает необходимые провалы для выравнивания и увеличения давления на подвижные контакты. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброса» механизма управления.
«Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты. Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки. Все автоматические выключатели TSM1 снабжены двумя типами защиты: тепловой – для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины и электромагнитной – для защиты от токов короткого замыкания, выполненной на базе соленоида. Токовый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225 А) состоит из дугогасящих решеток, а от 250А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное напряжение АС, В
|
690
|
|
Частота, Гц
|
50 (60)
|
|
Номинальный ток (А)
|
160
|
|
Число полюсов
|
3
|
|
Номинальная отключающая способность, кА
|
25
|
|
Износостойкость механическая, замыкание, не менее
|
1500
|
|
Износостойкость механическая, размыкание, не менее
|
18500
|
|
Рабочая температура, °С
|
от -25 до +40
|
|
Габаритные размеры (мм)
|
357х111х105
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Автомат
|
1 шт.
|
|
Паспорт
|
1 шт.
|
-
