Описание

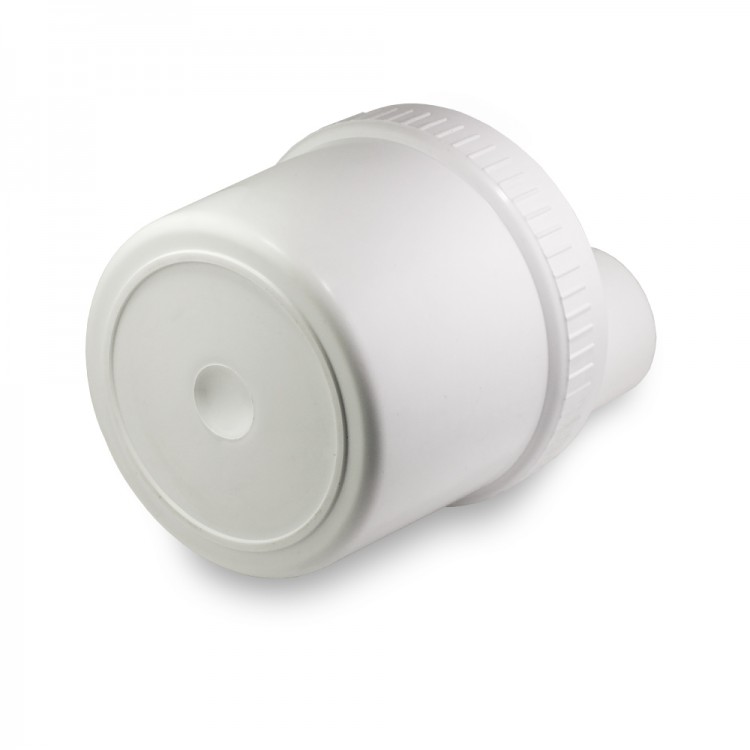

Линейка FAD — Feed Any Dish — это универсальные облучатели, подходящие для любых спутниковых антенн*. Данная модель обладает поддержкой технологии MIMO 2x2 и работает на частотах 1700-2700 МГц — подходит для 3G / 4G / Wi-Fi модемов и роутеров.
* Приобретаются отдельно.
У вас есть 4G-модем, но скорость Интернета и уровень сигнала низкие? Связка 4G-облучатель и тарелка значительно усилят сигнал, а MIMO-стандарт удвоит пропускную способность канала.
Вы хотите построить многокилометровый радиомост 2.4 ГГц или сделать мощное абонентское устройство для существующей радиосети? Экономная система FAD позволит эффективно решить эти задачи.
Особенности
-
Работа в частотном диапазоне 1700 - 2700 МГц
-
Поддержка стандартов LTE1800, UMTS2100, LTE2600, Wi-Fi (2.4 ГГц) 802.11 b/g/n и технологии MIMO 2х2
-
Усиление итоговой системы до 35 дБи
-
Сверхузкая диаграмма направленности* системы (2-3°) позволяет минимизировать радиопомехи и сосредоточить энергию в нужном направлении
-
Возможность использовать как двойную линейную (В+Г), так и двойную наклонную (X) поляризацию — достаточно просто повернуть облучатель в креплении тарелки
* Соответственно требуется точная юстировка, выполняйте её тщательно. При использовании с бытовыми сотовыми модемами, для более удобного контроля уровня сигнала можно применить отдельный аппаратный анализатора спектра.
Монтаж для сотовой сети
- Закрепите облучатель в держателе антенны.
- Большинство операторов 4G-сетей используют X-поляризацию радиосигнала. Определите поляризацию сигнала у вашего 4G-оператора. Для этого:
- поверните облучатель в держателе на 45°;
- проверьте показания уровня сигнала в компьютерной программе.
При неверном выборе поляризации уровень сигнала упадёт на 30 дБи или более.
- Наведите тарелку на телекоммуникационную вышку:
- направьте дугу от тарелки до облучателя точно на вышку 4G-оператора.
Не смущайтесь, если тарелка "смотрит" в землю — она принимает сигнал с того направления, куда обращена дуга, держащая облучатель. В случае удалённого расположения вышки дуга будет почти параллельна земле.
Технические характеристики
Диапазон частот
|
1700 - 2700 МГц
|
Подходит для технологий связи
|
Wi-Fi 2.4 ГГц
4G (LTE2600), YOTA
3G (UMTS2100)
LTE1800
|
Коэффициент усиления
|
8 - 9 дБи
|
MIMO
|
2x2
|
Разъём
|
1x N-типа (female)
|
КСВН в диапазоне рабочих частот
|
Не более 1.5
|
Кроссполяризационная развязка
|
Не менее 30 дБ
|
Поляризация
|
Двойная линейная
|
Импенданс
|
50 Ом
|
Максимальная подводимая мощность
|
10 Вт
|
Допустимая ветровая нагрузка
|
30 м/с
|
Температура окружающей среды рабочая
|
-40.. +50 °C
|
Влажность окружающей среды рабочая
|
0.. 100%
|
Размеры
|
150 x 105 x 105 мм
|
Крепление
|
На мачту
|
Поддержка MIMO
|
2x2
|
Рупорная конструкция
|
Нет
|
Комплект поставки
-
Производитель:
Wispen
-
Под заказ:
да
