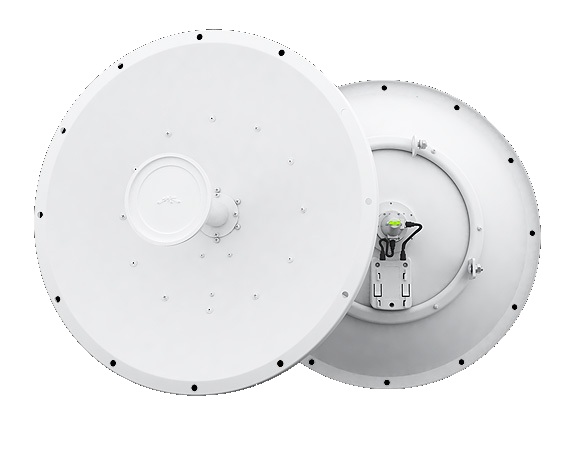

Описание Ubiquiti RocketDish 2G-24 (RD-2G24)
Ubiquiti RocketDish 2G-24 (RD-2G24) Параболическая MIMO-антенна для беспроводной передачи данных на большие расстояния обеспечивает узкую диаграмму направленности, поэтому идеально подходит для линков типа 2х2 MIMO PtP ("Точка-Точка"). Предпочтительно использовать связку RocketDish 2G-24 + Rocket M2 от компании Ubiquiti Networks (UBNT) для построения магистральных высокоскоростных каналов беспроводной связи операторского класса.
Совместное применение RocketDish 2G-24 с Rocket M2 позволяет развёртывать базовые станции в сжатые сроки с высоким качеством связи (установка антенны не требует каких-либо специальных инструментов). В комплект поставки входят все необходимые крепления и высокочастотные кабельные сборки.
Антенна RocketDish 2G-24 собрана из надёжных материалов с соблюдением всех стандартов, что гарантирует её безукоризненную и длительную работу.
Технические характеристики
|
Ветровая нагрузка
|
787 Н при 200 км/ч
|
|
Стойкость к ветру
|
200 км/ч
|
|
Технология передачи данных
|
2х2 MIMO PtMP
|
|
Диапазон частот
|
2,3–2,7 ГГц
|
|
Усиление
|
24 дБи
|
|
Разъём
|
2х RP-SMA (male)
|
|
Поляризация
|
Двойная линейная
|
|
Угол излучения в горизонтальной плоскости
|
6,6° (3 дБ)
|
|
Угол излучения в вертикальной плоскости
|
6,8° (3 дБ)
|
|
Коэффициент обратного излучения
|
28 дБ
|
|
Максимальный КСВН
|
1.6:1
|
|
Кросс-поляризационная развязка
|
35 дБ мин.
|
|
Максимальная подводимая мощность
|
50 Вт
|
|
Излучение
|
Направленное
|
|
Исполнение
|
Внешнее
|
Технические характеристики Ubiquiti RocketDish 2G-24 (RD-2G24)
|
Линейка
|
Ubiquiti RocketDish
|
|
Рабочая частота
|
2.4 ГГц
|
|
Поддержка MIMO
|
2x2
|
|
Усиление сигнала
|
24 дБи
|
|
Рупорная конструкция
|
Нет
|
|
Тип разъёма
|
2x RP-SMA (male)
|
|
Поляризация
|
Двойная линейная (В+Г)
|
|
Вес
|
9.8 кг
|
|
Угол излучения в горизонтальной плоскости
|
7 °
|
|
Угол излучения в вертикальной плоскости
|
7 °
|
|
КСВН
|
1.6
|
|
Макс. подводимая мощность
|
50 Вт
|
|
Входной импеданс
|
50 Ом
|
|
Рабочая температура (от)
|
—
|
|
Рабочая температура (до)
|
—
|
|
Вес (включая крепление)
|
9,8 кг
|
|
Размеры (исключая крепление)
|
650 x 650 x 295 мм
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Отражатель
|
1 шт.
|
|
Излучатель
|
1 шт.
|
|

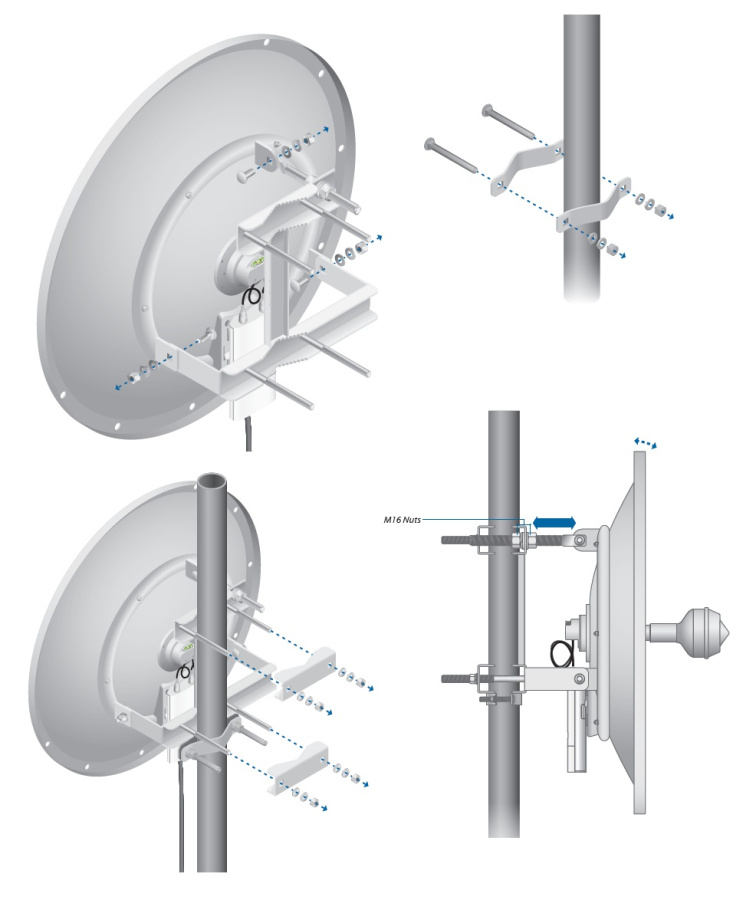

Комплект креплений на мачту (трубу)
|
1 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
