Описание

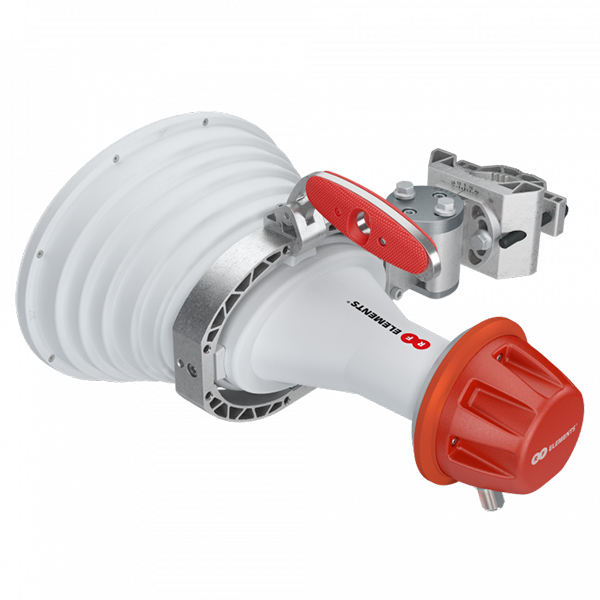

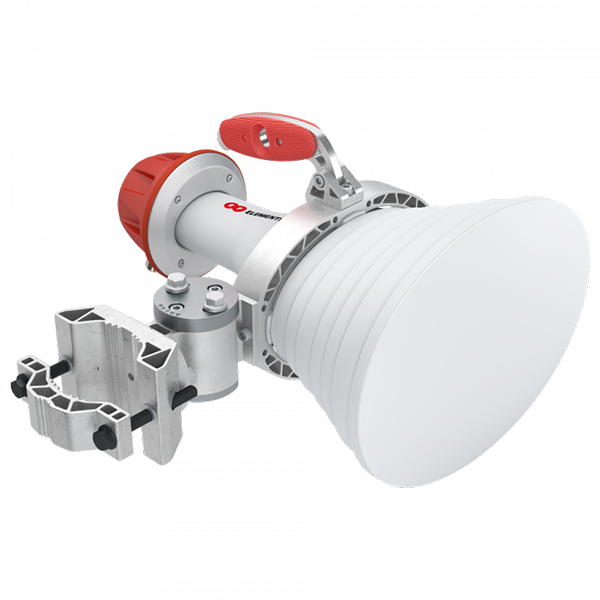

Асимметричная рупорная антенна с высоким коэффициентом усиления. Не имеет боковых лепестков благодаря фокусировке излучения сигнала в один главный луч, что обеспечивает повышенную эффективность главного лепестка. Диаграмма направленности шириной 20° по горизонтали и 30° по вертикали. Усиление антенны и диаграмма направленности сбалансированы относительно частот и практически не изменяются во всём диапазоне.
Все эти особенности наряду с превосходным шумоподавлением делают рупорные антенны отличным решением для создания высокопроизводительной базовой станции (несколько точек доступа "бок о бок") или в сложной помеховой обстановке. Модель оснащена двумя коннекторами N-типа (female), позволяющими подключать радиоустройства различных производителей.
Технические характеристики
|
Разъём антенны
|
2x коннектора N-типа (female)
|
|
Тип антенны
|
Рупорная
|
|
Материал
|
УФ-стойкий АБС-пластик, поликарбонат, полиэтилен высокой плотности, алюминий, нержавеющая сталь
|
|
Степень защиты корпуса
|
IP55
|
|
Допустимый диаметр мачты
|
40–80 мм (рекомендовано ближе к 80 мм)
|
|
Температура окружающей среды рабочая
|
-35.. +60 °C
|
|
Вес
|
4.5 кг — одно устройство
6.6 кг — одно устройство, включая упаковку
|
|
Размеры
|
444 х 421 х 235 мм — устройство
435 х 360 х 250 мм — устройство в упаковке
|
|
Сопротивление ветру
|
До 160 км/ч
|
|
Ветровая нагрузка
|
67 ньютон при 160 км/ч
|
|
Максимальный угол наклона
|
±20° (по вертикали и горизонтали)
|
|
Рабочий диапазон
|
5180–6000 МГц
|
|
Коэффициент усиления
|
20.5 дБи
|
|
Эффективность главного лепестка*
|
95%
|
|
Угол излучения в горизонтальной плоскости -3 дБ
|
Г 15° / В 15°
|
|
Угол излучения в вертикальной плоскости -3 дБ
|
Г 21° / В 21°
|
|
Угол излучения в горизонтальной плоскости -6 дБ
|
Г 20° / В 20°
|
|
Угол излучения в вертикальной плоскости -6 дБ
|
Г 30° / В 30°
|
|
Коэффициент обратного излучения
|
35 дБ
|
|
КСВН (макс.)
|
1.8
|
|
Поляризация
|
Двойная линейная (вертикальная + горизонтальная)
|
|
Входной импеданс
|
50 Ом
|
-
Производитель:
RF elements
-
Под заказ:
да
-
