Описание Hyperline FUTP4R-C5E-S24-IN-PVC-GY-305

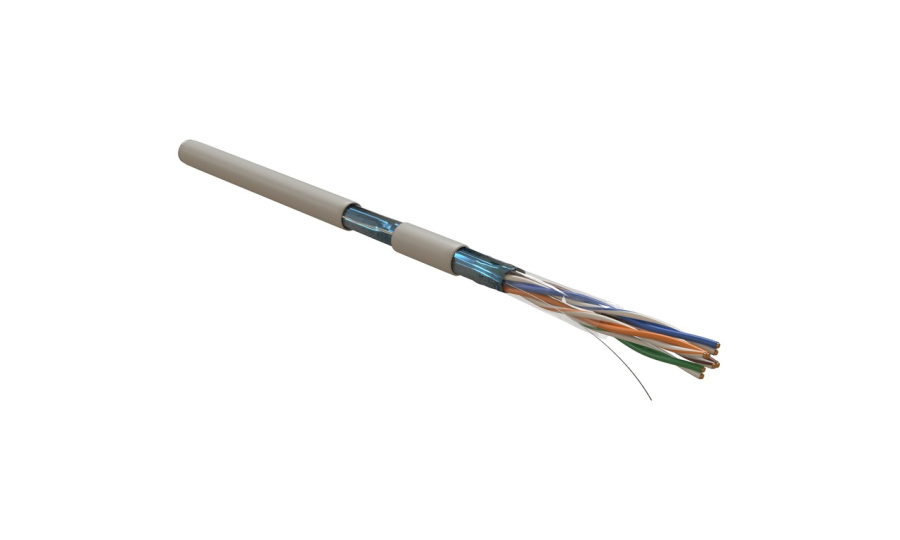

Hyperline FUTP4R-C5E-S24-IN-PVC-GY-305 Кабель витая пара, экранированный F/UTP, общий экран фольга, категория 5e, 4 пары 24 AWG, 4х2х0,51 мм, однопроволочные жилы, PVC, нг(А)-LS, внутренний -20°C – +75°C, серый.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Категория (TIA/EIA)
|
5e
|
|
Количество пар
|
4
|
|
Конструкция кабеля
|
F/UTP
|
|
Цвет
|
серый
|
|
Среда эксплуатации
|
внутри помещений (indoor)
|
|
Общий экран
|
алюминизированная полиэстерная пленка
|
|
Температура эксплуатации
|
-20 °C ... +75 °C
|
|
Скрепляющая обмотка
|
полиэстерная лента, спиральная намотка
|
|
ОБОЛОЧКА
|
|
Материал внешней оболочки
|
PVC (поливинилхлорид)
|
|
Толщина оболочки
|
0.45 мм
|
|
ПРОВОДНИК
|
|
Конструкция проводников
|
однопроволочная (solid)
|
|
Калибр AWG
|
24 AWG
|
|
Номинальный диаметр проводника
|
0,51 мм
|
|
Сечение проводника
|
0,22 кв. мм
|
|
Материал проводников
|
медь электролитическая отожженная (BC)
|
|
Изоляция проводников
|
полиэтилен высокой плотности (HDPE)
|
|
Диаметр проводника в изоляции
|
0.93 мм
|
|
Предельное отклонение по диаметру проводника в изоляции
|
0,05 мм
|
|
ЭКРАН
|
|
Материал дренажного провода
|
медь луженая (TC)
|
|
Диаметр дренажного провода
|
0.41 мм
|
|
Конструкция дренажного провода
|
однопроволочная (solid)
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Диапазон частот
|
1-100 МГц
|
|
Волновое сопротивление (при 100 МГц)
|
100 ±15 Ом
|
|
Электр. сопротивление жилы (при 20 °С), не более
|
93,8 Ом/км
|
|
Омическая асимметрия жил в паре (макс.)
|
5 %
|
|
Сопротивление изоляции жил (мин.)
|
5 ГОм·км
|
|
Испытательное напряжение (пост. ток)
|
700 В/1 мин
|
|
Электрическая емкость рабочей пары (макс.)
|
56 пФ/м
|
|
Емкостная ассиметрия на частоте 1 кГц (макс.)
|
1,2 пФ/м
|
|
Скорость распространения сигнала (мин.)
|
66 %
|
|
Асимметрия задержки сигнала (макс.)
|
35 нс/100 м
|
|
СТАНДАРТЫ
|
|
Пожаробезопасность UL
|
UL 1581, UL 444
|
|
Соответствие стандартам ANSI/TIA/EIA
|
ANSI/TIA/EIA-568-С.2
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Допустимое растягивающее усилие (монтаж)
|
110 Н
|
|
Допустимое растягивающее усилие (эксплуатация)
|
92 Н
|
|
Минимальный радиус изгиба
|
8 / 4 наружных диаметров (монтаж/экспл.)
|
|
Температура монтажа
|
0 °С ... +60 °С
|
|
Температура хранения
|
-20 °C ... +50 °C
|
|
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
|
|
Предельное отклонение по внешнему диаметру
|
0,5 мм
|
|
Удлинение жилы
|
не менее 14%
|
|
Бронирование
|
без брони
|
|
УПАКОВКА
|
|
Тип упаковки
|
коробка
|
|
Высота единичной упаковки
|
270 мм
|
|
Ширина единичной упаковки
|
330 мм
|
|
Глубина единичной упаковки
|
350 мм
|
|
ГАБАРИТЫ И ВЕС
|
|
Внешний диаметр
|
6 мм
|
|
Масса 1 км кабеля
|
36.1 кг
|
|
Длина кабеля в упаковке
|
305 м
|
Комплект поставки
|
Hyperline FUTP4R-C5E-S24-IN-PVC-GY-305
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
Hyperline
-
Под заказ:
да
-
Штрихкод:
4610235352926
-
