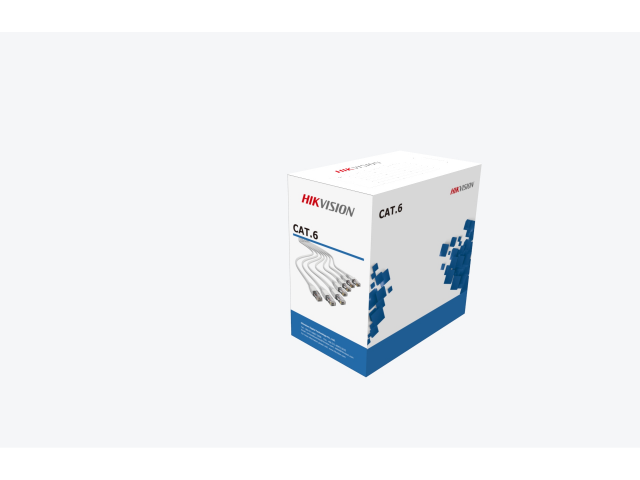

Описание Hikvision DS-1LN6-UE-W
Hikvision DS-1LN6-UE-W Кабель для прокладки в помещениях состоит из четырех витых пар. Проводники из чистой (99.95 %) меди изолированы полиэтиленом высокой плотности (HDPE). Внешняя оболочка кабеля выполнена из ПВХ с повышенной огнестойкостью.
DS-1LN6-UE-W оснащен разрывной нитью для удобства доступа к проводнику. Прошел fluke-тест. Рабочие температуры — –20 ºС… +75 ºС. После испытания холодом в течение четырех часов при –20 ±2 ℃ видимых изломов при сгибании не обнаружено. Длина в упаковке — 305 ±1.5 м.
Особенности Hikvision DS-1LN6-UE-W
- Категория — 6e.
- Рабочее напряжение — 80 В.
- Диаметр сердечника — 0.53 мм, в изоляции — 0.95 мм.
- Наружный диаметр — 5.8 ±0.4 мм.
- Задержка передачи сигнала при частоте 1 ~ 250 МГц — не более 45 нс. на 100 м.
- Предельное сопротивление постоянному току — 9.38 Ом на 100 м.
- Сопротивление при 1 ~ 250 МГц — 100 ±15 Ом.
- Прочность на разрыв нового кабеля — ≥13.5 МПа, после испытания (круглосуточно 7 дней при
- 100 ºС) — ≥12.5 МПа.
- Натяжение: новый кабель — ≥150%, после испытания — ≥125%.
Технические характеристики
|
Основной проводник
|
|
Материал
|
Чистая медь 99,95%
|
|
Диаметр
|
0,53 мм (+0,005 мм сверху, -0,005 мм снизу)
|
|
Изоляция провода
|
|
Материал
|
Полиэтилен высокой плотности
|
|
Диаметр
|
0,95 мм (±0,05 мм)
|
|
Внешний вид
|
|
Толщина
|
0,55 мм (±0,05 мм)
|
|
Внешний диаметр
|
5,8 мм (±0,4 мм)
|
|
Покрытие
|
Очищенное, найтовое, насыщенное
|
|
Материал
|
ПВХ, СМ
|
|
Цвет
|
Серый RAL9003
|
|
Маркировка кабеля
|
|
Высота символов
|
3 мм (±0,3мм)
|
|
Цвет символов
|
Черный
|
|
Ошибки печати и пробелы
|
≤±0.5%, 1м
|
|
Цвет внутренних проводов
|
1 голубой и бело-голубой
2 оранжевый и бело-оранжевый
3 зеленый и бело-зеленый
4 коричневый и бело-коричневый
|
|
Упаковка
|
|
Материал
|
Деревянный ящик, картон
|
|
Габариты
|
По запросу
|
|
Упаковочная длина
|
305±1.5 м/80±1,5м
|
|
Физические свойства оболочки нового кабеля
|
|
Прочность на разрыв
|
≥13.5 МПа
|
|
Натяжение
|
≥150%
|
|
Период использования
|
|
Период использования
|
100℃ × 24/7
|
|
Физические свойства оболочкипосле периода использования
|
|
Прочность на разрыв
|
≥12.5 Мпа, дисперсное отношение ±25%
|
|
Натяжение
|
≥125%, дисперсное отношение ±20%
|
|
Сгибание на холоде (-20±2℃×4ч)
|
Не обнаружено видимых изломов
|
|
Электрические характеристики
|
|
Сопротивление при 1,0 – 250 МГц
|
100±15 Ω
|
|
Задержка при 1,0 – 250 МГц
|
Не более 45 нс / 100 м
|
|
Макс. сопротивление постоянному току
|
9,38 Ом/100 м
|
|
Макс. дисбаланс сопротивления проводника постоянному току
|
5 %
|
|
Рабочая температура
|
От -20℃ до +75℃
|
|
Рабочее напряжение
|
80 В
|
-
