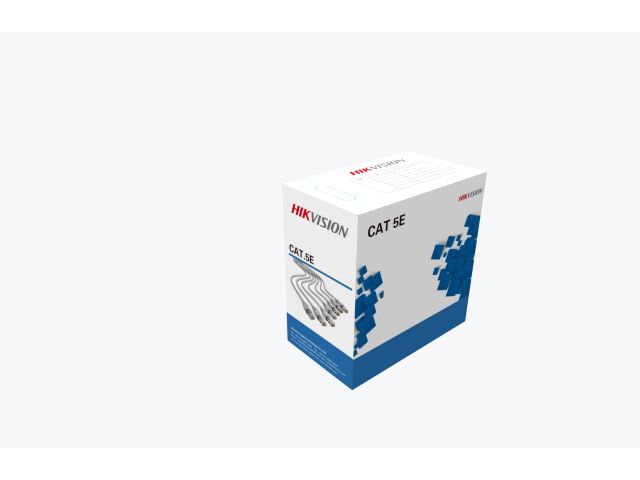

Описание Hikvision Hikvision DS-1LN5E-E/E
Hikvision DS-1LN5E-E/E Кабель для внутренней прокладки состоит из четырех витых пар категории 5e. Проводники изготовлены из чистой меди: содержание Cu — 99.95 %. Изоляция проводников выполнена из полиэтилена высокой плотности (HDPE), внешняя оболочка — из ПВХ.
Описание Hikvision Hikvision DS-1LN5E-E/E
- Диаметр проводника в изоляции — 0.82 мм ±0.04 мм.
- Внешний диаметр оболочки — 4.7 ±0.4 мм.
- Рабочее напряжение — 80 В.
- Сопротивление при 1 ~ 100 МГц — 100 ±15 Ом.
- Максимальное сопротивление постоянному току — 14.8 Ом на 100 м.
- Задержка передачи сигнала при 1 ~ 100 МГц — не более 45 нс. на 100 м.
- Прочность на разрыв: новый кабель — ≥13.5 МПа, после теста (семь дней по 24 ч. при 100 ºС) — ≥12.5 МПа.
- Натяжение: новый кабель — ≥150%, после теста — ≥125%.
Технические характеристики
|
Основной проводник
|
|
Материал
|
Чистая медь 99,95%
|
|
Диаметр
|
0,45 мм (+0,01 мм сверху, -0,01 мм снизу)
|
|
Изоляция провода
|
|
Материал
|
Полиэтилен высокой плотности
|
|
Диаметр
|
0,82 мм (±0,04 мм)
|
|
Внешний вид
|
|
Толщина
|
0,50 мм (±0,05 мм)
|
|
Внешний диаметр
|
4.7±0.4мм
|
|
Покрытие
|
Очищенное, найтовое, насыщенное
|
|
Материал
|
ПВХ, СМ
|
|
Цвет
|
Серый ZLC1003
|
|
Маркировка кабеля
|
|
Высота символов
|
3 мм (±0,1мм)
|
|
Цвет символов
|
Черный
|
|
Ошибки печати и пробелы
|
≤±0.5%, 1м
|
|
Цвет внутренних проводов
|
1 голубой и бело-голубой
2 оранжевый и бело-оранжевый
3 зеленый и бело-зеленый
4 коричневый и бело-коричневый
|
|
Упаковка
|
|
Материал
|
Деревянный ящик, картон
|
|
Габариты
|
По запросу
|
|
Упаковочная длина
|
305±1.5 м/80±1,5 м
|
|
Физические свойства оболочки нового кабеля
|
|
Прочность на разрыв
|
≥13.5 МПа
|
|
Натяжение
|
≥150%
|
|
Период использования
|
|
Период использования
|
100℃ × 24/7
|
|
Физические свойства оболочки после периода использования
|
|
Прочность на разрыв
|
≥12.5 Мпа, дисперсное отношение ±25%
|
|
Натяжение
|
≥125%, дисперсное отношение ±20%
|
|
Сгибание на холоде (-20±2℃×4ч)
|
Не обнаружено видимых изломов
|
|
Электрические характеристики
|
|
Сопротивление при 1,0 – 100 МГц
|
100±15 Ω
|
|
Задержка при 1,0 – 100 МГц
|
Не более 45 нс / 100 м
|
|
Макс. сопротивление постоянному току
|
14,8 Ом/100 м
|
|
Макс. дисбаланс сопротивления проводника постоянному току
|
5 %
|
|
Рабочая температура
|
От -20℃ до +70℃
|
-
Производитель:
Hikvision
-
Под заказ:
да
-
