Описание

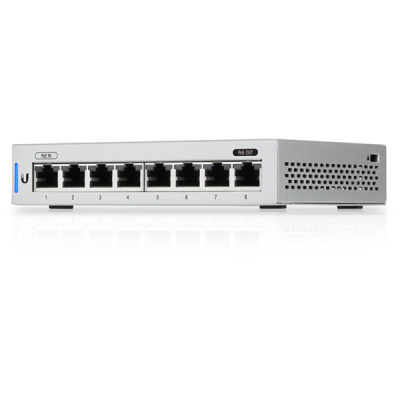

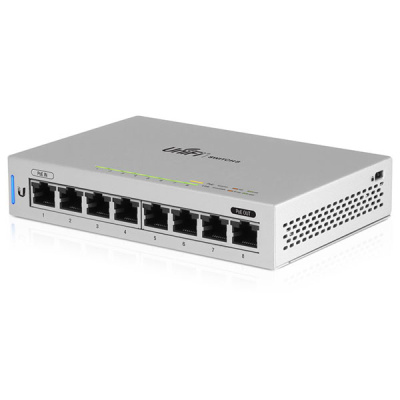

Управляемый коммутатор малого форм-фактора из линейки UniFi оснащён 8 гигабитными Ethernet-портами. Надёжен в эксплуатации и предназначен для обеспечения интеллектуальной коммутации при построении и расширении корпоративных сетей. Мощности устройства позволяют осуществлять одновременную обработку трафика со всех портов на канальной скорости без какой-либо потери пакетов.
Особенности
-
8 гигабитных портов RJ45
-
1 порт для сквозной передачи PoE (PoE Passthrough)*
-
Внутренняя пропускная способность: 8 Гбит/с
-
Общая внутренняя пропускная способность: 16 Гбит/с
-
Скорость обработки пакетов: 11.9 млн. пак/с
-
Максимальное энергопотребление: 12 Вт
-
Питание по PoE или через Jack
-

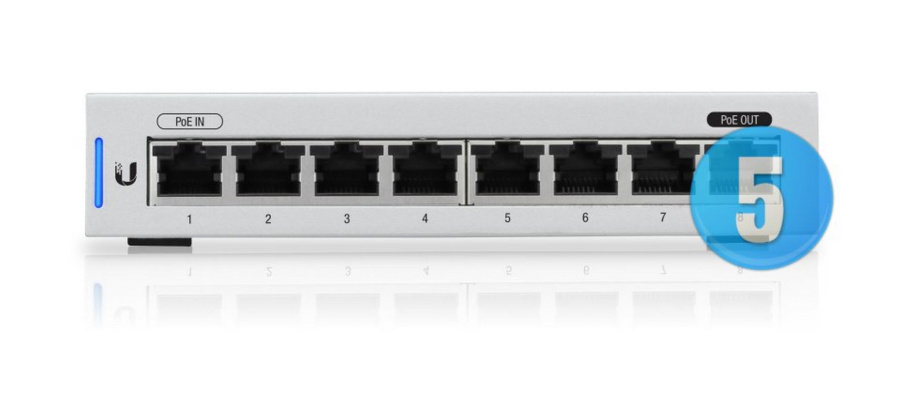

Доступен комплект из одного (Single-Pack) и пяти (5-Pack) устройств (блок питания и кабель питания не входят в поставку для 5-Pack)
* Его выходное напряжение и мощность напрямую зависят от входной мощности.
PoE
Питание US-8 осуществляется по технологии Passive PoE (802.3af/at, 48 В) или с помощью блока питания (приобретается отдельно). При запитывании коммутатора по PoE (802.3at) или через Jack, порт 8 поддерживает сквозную передачу PoE 48 В (по 2 парам) для подачи питания до 12 Вт.
Питание на входе
|
Сквозная передача PoE
|
802.3af
|
Без раздачи PoE
|
802.3at
|
802.3af
|
Блок питания (не входит в комплект поставки)
|
Раздача Passive PoE (48 В)
|
Универсальный монтаж
Коммутатор имеет следующие варианты монтажа:
- Настенное размещение. Закрепите коммутатор на вертикальной поверхности с помощью креплений для настенного монтажа (в комплекте). Вы можете расположить UniFi Switch так, чтобы его порты смотрели в любом из четырех направлений: вверх, вниз, влево или вправо.
- Настольное размещение. Поставьте устройство на ровную, горизонтальную поверхность — стол. Встроенные нескользящие резиновые ножки коммутатора помогут надёжно зафиксировать его на месте.
Антивандальный разъём

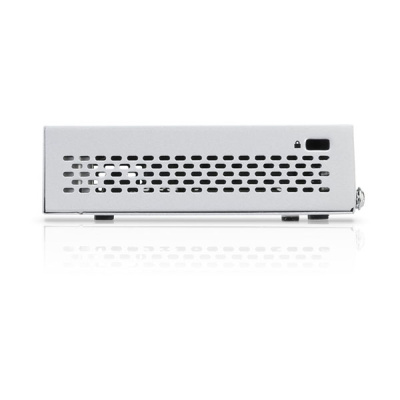

Подсоедините замок к слоту безопасности на боковой панели коммутатора с целью предотвращения кражи.
Программное обеспечение UniFi Controller
Разработано для осуществления удобного централизованного управления. Даёт возможность администраторам настраивать и осуществлять мониторинг функций коммутатора UniFi Switch, а также других UniFi-устройств через графический интерфейс пользователя. UniFi Controller доступен для бесплатной загрузки на сайте производителя: www.ubnt.com. Никакой платы за отдельное ПО, лицензию или услуги техподдержки!
Управление несколькими площадками. Один UniFi Controller, запущенный в облаке, способен управлять несколькими площадками UniFi через централизованный интерфейс. Каждая из логически разделённых площадок имеет собственные инструменты сетевого мониторинга, конфигурацию, карты, статистику и аккаунты администратора.
Настройка коммутации. Вы можете получить доступ к любому управляемому коммутатору UniFi через UniFi Controller для настройки различных функций:
-
рабочий режим для каждого порта (коммутирование, зеркалирование или агрегирование);
-
конфигурирование сети и настройка VLAN;
-
сервисы Jumbo-кадра и управления потоком;
-
сетевые параметры;
-
Storm control на каждом порту;
-
настройка протокола Spanning tree;
-
управление 802.1x и RADIUS VLAN;
-
отладочный терминал для интерфейса командной строки.
Состояние портов. Вы также можете просматривать информацию о состоянии каждого порта:
-
скорость соединения и режим дуплекса;
-
скорость передачи и приёма данных;
-
настройка сети / VLAN.
Конфигурация устройств. На экране «Devices» отображаются обнаруженные контроллером устройства UniFi. Вы можете получить доступ к каждому управляемому устройству для детальной информации и настройки.
Статистика коммутации. На экране «Switch Statistics» выводится графический анализ пропускной способности сети LAN для каждого порта на выбранном коммутаторе. Здесь же отображается LAN-, WLAN- и интернет-трафик, в том числе сведения о нарушении в работе используемых протоколов (требуется применение шлюза безопасности UniFi Security Gateway).
Аналитика. С помощью фильтра "Switch Stats" на экране "Insights" показывается информация о коммутаторах UniFi Switch: их состоянии, портах, PoE и трафике.
Бесшовная интеграция
Один UniFi Controller, запущенный в облаке, способен управлять несколькими площадками UniFi через централизованный интерфейс. Каждая из логически разделённых площадок имеет собственные инструменты сетевого мониторинга, конфигурацию, карты, статистику и аккаунты администратора.
Технические характеристики
Размеры
|
148.0 x 99.5 x 30.7 мм
|
Вес
|
432 г
|
Корпус
|
Сталь SGCC
|
Внутренняя пропускная способность
|
8 Гбит/с
|
Совокупная пропускная способность портов
|
16 Гбит/с
|
Скорость обработки пакетов
|
11.9 млн. пакетов/с
|
Максимальное энергопотребление
|
12 Вт (без учёта раздачи PoE)
|
Максимальная мощность на порту в режиме Passive PoE
|
Режим PoE 1: 12 Вт @ 802.3at
Режим PoE 2: 12 Вт @ 48 В
Режим DC Input: 12 Вт @ 48 В
|
Диапазон напряжения (Passive PoE)
|
Зависит от источника питания
|
Способ питания
|
1x 48 В DC, макс. 1.25 A
1х Вход PoE, 802.3 af/at (пины: 1, 2 (+); 3, 6 (-))
|
Поддерживаемый диапазон входных напряжений
|
DC: 48 В; Режим 48 В: 56 - 40 В
|
Блок питания
|
AC / DC, внешний, 48 В, 0.5 A (не входит в комплект поставки)
|
Светодиодные индикаторы
|
PoE (порт 8), Скорость / Состояние соединения / Активность соединения (все порты)
|
Сетевые интерфейсы
|
8х 10/100/1000 Мбит/c RJ45
|
Интерфейс PoE (вход) - порт 1
|
Режим PoE 1: 802.3af/at (пины: 1, 2 (+); 3, 6 (-))
Режим PoE 2: 48 В (питание по 2 парам - пины: 4, 5 (+); 7, 8 (-))
|
Интерфейс PoE (выход) - порт 8
|
Режим PoE 1: 48 В (пины: 1, 2 (+); 3, 6 (-))
Режим PoE 2: Passive 48 В (питание по 2 парам - пины: 4, 5 (+); 7, 8 (-))
Режим входа, Jack DC: DC Passthrough (пины: 1, 2 (+); 3, 6 (-))
|
Интерфейс управления
|
Внутриполосное управление через порты Ethernet
|
Защита от электростатического разряда/электромагнитного импульса
|
Воздушная: ±24 кВ
Контактная: ±24 кВ
|
Температура окружающей среды рабочая
|
-5.. +45 °C
|
Влажность окружающей среды рабочая
|
5.. 95% без конденсата
|
Испытание на шок и вибрацию
|
ETSI300-019-1.4 Standard
|
Количество портов Fast Ethernet
|
0
|
Количество портов Gigabit Ethernet
|
8 шт.
|
Количество портов 10G Ethernet
|
0
|
Общее количество портов Ethernet (RJ45)
|
8 шт.
|
Количество портов SFP
|
0
|
Количество портов SFP+
|
0 шт.
|
Общее количество оптических портов
|
0 шт.
|
Общее количество кабельных сетевых портов (RJ45/SFP/SFP+)
|
8 шт.
|
Комбинированный порт (RJ45/SFP)
|
Нет
|
Питание по PoE
|
802.3af; 802.3at
|
Раздача PoE-питания
|
802.3af; Passive PoE 48 В
|
Мощность раздачи PoE на порт
|
12 Вт
|
Наличие Wi-Fi
|
Нет
|
Порт Console (RJ45/DB9)
|
Нет
|
Варианты монтажа
|
На стену; Настольный
|
Всепогодный корпус
|
Нет
|
Линейка (по модельному ряду)
|
Ubiquiti UniFi Switch PoE
|
Линейка (по производительности)
|
Средний с раздачей PoE
|
Комплект поставки
Коммутатор
|
5 шт.
|
Крепёжные винты
|
10 шт.
|
Дюбели
|
10 шт.
|
Руководство по быстрой установке
|
1 шт.
|
Сравнительная таблица
|
US-8
|
US-8-60W
|
Внутренняя пропускная способность
|
8 Гбит/с
|
8 Гбит/с
|
Совокупная пропускная способность портов
|
16 Гбит/с
|
16 Гбит/с
|
Количество гигабитных портов RJ45
|
8
|
8
|
Количество портов PoE
|
1 порт для
сквозной передачи PoE
|
4 порта (802.3af) с автоматическим распознаванием подключённых
PoE-устройств
|
Максимальное энергопотребление
|
12 Вт
|
12 Вт
|
-
