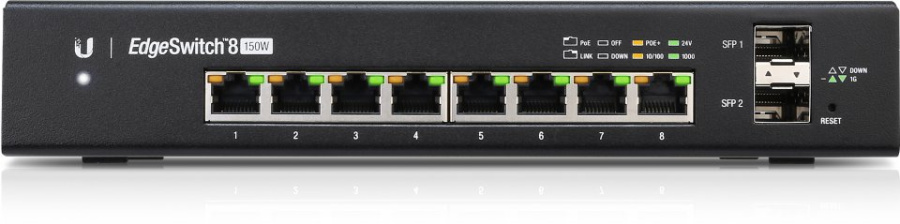

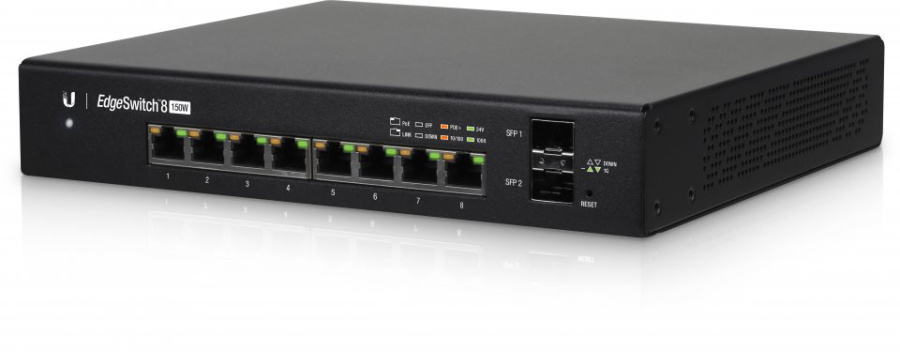

Описание Ubiquiti EdgeSwitch 8-150W (ES-8-150W)
Ubiquiti EdgeSwitch 8-150W (ES-8-150W) Устраивайте и расширяйте свою сеть с EdgeSwitch - продуктом линейки EdgeMAX. EdgeSwitch - это полностью управляемый гигабитный PoE+ коммутатор, гарантирующий высокую роботоспособность и интеллектуальную коммутацию для расширяющихся сетей. Устройство предлагает широкий набор передовых функций и протоколов коммутации, а также возможность маршрутизации. EdgeSwitch обладает графическим интерфейсом, разработанным для простой настройки и контроля, который помогает администраторам и контролировать коммутацию. Для продвинутых пользователей присутствует возможность управления через командную строку.
Особенности Ubiquiti EdgeSwitch 8-150W (ES-8-150W)
- 8 гигабитных портов RJ45
- 2 порта SFP
- 1 последовательный консольный порт
- Внутренняя пропуская способность: 10 Гбит/c
- Пропускная способность портов: 20 Гбит/c
- Скорость обработки пакетов: 14.88 млн пакетов/с
- Максимальное энергопотребление: 150 Вт
- Поддержка POE+ IEEE 802.3at/af и Passive РоЕ 24 В
- Крепится на стену (крепёж входит в комплект поставки)
- Можно ставить на стол (нельзя устанавливать несколько устройств друг на друга)
- Дополнительный вход питания постоянного тока (резервный или автономный)
Технические характеристики
|
Общая внутренняя пропускная способность
|
10 Гбит/с
|
|
Совокупная пропускная способность портов
|
20 Гбит/с
|
|
Скорость обработки пакетов
|
14,88 млн.пак/с
|
|
Максимальное энергопотребление
|
С раздачей PoE — 150 Вт
Без раздачи PoE — 20 Вт
|
|

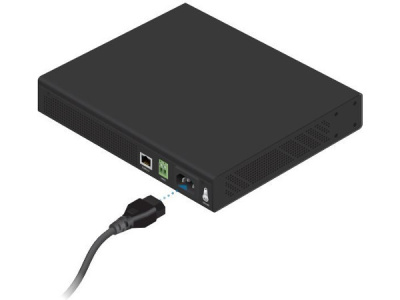

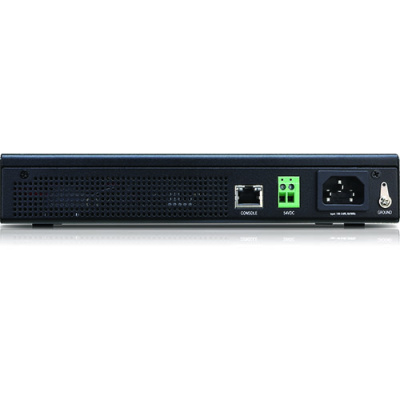

Способ питания
|
AC: 100–240 В AC / 50–60 Гц, AC/DC встроенный блок питания, универсальный вход
DC: 42–56 В DC внешний, (защита от неправильной полярности) вход для клеммного питания
|
|
Блок питания
|
AC/DC, внутренний, 150 Вт DC
|
|
Индикаторы (на каждом порту)
|
Система: Статус
RJ45: PoE, Скорость / Состояние соединения / Активность соединения
SFP: Скорость / Состояние соединения / Активность соединения
|
|
Сетевые интерфейсы
|
8x 10/100/1000 Мбит/с RJ45 Ethernet
2x 1 Гбит/с SFP Ethernet
|
|
Интерфейс управления
|
Последовательный консольный порт RJ45, управление по выделенному кабелю или внутриполосно через порты Ethernet
|
|
Крепление на стену
|
Да
|
|
Защита от электростатического разряда/электромагнитного импульса
|
По воздуху: ±24 кВ
При контакте: ±24 кВ
|
|
Влажность окружающей среды рабочая
|
5.. 95 %
|
|
Температура окружающей среды рабочая
|
Внутренний AC/DC @ 150 Вт: -25.. +45 °C
Внутренний AC/DC @ 100 Вт: -25.. +55 °C
Внешний DC: -25.. +60 °С
|
|
Испытание на шок и вибрацию
|
ETSI300-019-1.4 Standard
|
Параметры раздачи PoE на порт
|
Интерфейс PoE
|
PoE+ IEEE 802.3af/at (Контакты 1, 2+; 3, 6-)
24 В DC Passive PoE (Контакты 4, 5+; 7, 8-)
|
Максимальная мощность на порту в режиме PoE+,
выдаваемая источником питания
|
34,2 Вт
|
|
Напряжение в режиме 802.3at
|
50–57 В
|
|
Максимальная мощность на порту в режиме Passive PoE
|
17 Вт
|
|
Диапазон напряжения в режиме 24 В Passive PoE
|
20–27 В
|
|
Максимальная суммарная мощность, доступная для питаемых по PoE устройств
|
~130 Вт*
|
* Рекомендуется оставлять запас по мощности — при использовании свыше 50–70% от максимума рассмотреть вопрос использования более мощной модели коммутатора или увеличения числа коммутаторов.
Программные возможности
|
Основные возможности коммутации
|
ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED);
IEEE 802.1AB: LLDP (Link Layer Discovery Protocol);
IEEE 802.1D: совместимость с STP;
IEEE 802.1S: совместимость с MSTP;
IEEE 802.1W: совместимость с RSTP;
IEEE 802.1Q: VLAN с VLAN по порту;
IEEE 802.1p: приоритет Ethernet с подготовкой и сопоставлением пользователей;
IEEE 802.1X: аутентификация по порту с поддержкой гостевого VLAN;
IEEE 802.3: 10BASE-T;
IEEE 802.3u: 100BASE-T;
IEEE 802.3ab: 1000BASE-T;
IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: Multiple Registration Protocol;
IEEE 802.3ac: тегирование VLAN;
IEEE 802.3ad: агрегирование параллельных каналов передачи данных в один логический;
IEEE 802.3x: управление потоком;
IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: оговорка 12 (GARP);
IEEE 802.1D-2004: динамическая L2 широковещательная регистрация: оговорка 10 (GMRP);
IEEE 802.1Q-2003: динамическая регистрация VLAN: оговорка 11.2 (GVRP);
RFC 4541: подчинение протоколу управления группами Интернета (IGMP) - отслеживающие коммутаторы;
RFC 5171: протокол обнаружения однонаправленных соединений (UDLD).
|
|
Дополнительные возможности Layer 2
|
Устранение широковещательного шторма;
Устранение широковещательного/многоадресного/неизвестного одноадресного шторма;
Отслеживание DHCP;
Querier для отслеживания IGMP;
Поддержка IVL (Independent VLAN Learning – независимое изучение информации в разных виртуальных сетях);
Поддержка Jumbo-кадров;
Блокировка MAC на порту;
Зеркалирование порта;
Защищённые порты;
Статическое фильтрование МАС;
TACACS+;
Голосовые VLAN;
Не аутентифицированные VLAN;
Внутренний сервер аутентификации 802.1X.
|
|
Параметры платформы
|
DHCP-сервер:
- Максимальное количество пулов: 128;
- Максимальное число выданных адресов (всего): 2048.
Маршрутизация:
- Число маршрутов: 16;
- Число интерфейсов маршрутизации: 15.
VLAN сети: 255;
MAC адреса: 8К;
Размер кэша для ARP: 493
MSTP экземпляры: 4;
LAG каналы: 6;
Списки контроля доступа (ACL): 100 с 10 правилами на порт;
Классов трафика (очередей): 8.
|
|
Системные средства
|
Средство регистрации событий и ошибок;
Возможность загрузки периода работы и конфигурации;
Утилита PING;
Передача FTP/TFTP по IPv4/IPv6;
Выявление вредоносного кода;
BootP и DHCP;
RFC 2021: Дистанционный мониторинг сети RMON Version 2;
RFC 2030: Простой синхронизирующий сетевой протокол времени (SNTP);
RFC 2819: Дистанционный мониторинг сети RMON;
RFC 2865: Клиент RADIUS;
RFC 2866: Учёт RADIUS;
RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола;
RFC 2869: Расширения RADIUS;
RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP);
RFC 3580: Руководство по использованию IEEE 802.1X RADIUS;
RFC 3164: Протокол Syslog BSD.
|
|
Управление
|
Веб-интерфейс;
Командная строка (CLI) промышленного стандарта;
IPv6 управление;
Управление паролями;
Поддержка автоматической установки образов программного обеспечения и файлов конфигурации;
SNMP v1, v2 и v3;
SSH 1.5 и 2.0;
SSL 3.0 и TLS 1.0;
Протокол копирования файлов SCP;
Telnet (поддержка нескольких сессий).
|
|
Маршрутизация Layer 3
|
Статическая маршрутизация;
Маршрутизация на основе политик (Policy Based Routing).
|
|
QoS
|
Списки контроля доступа (ACL), действия на разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на:
- ACL по времени;
- IP-адресу источника/назначения;
- TCP/UDP-порту источника/назначения;
- типу IP-протокола;
- полю ToS или DSCP;
- MAC-адресу источника/назначения;
- полю EtherType;
- приоритету пользователя IEEE 802.1p;
- VLAN ID;
- RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов.
Дополнительные атрибуты правил ACL:
- назначение потока данных специфическим очередям CoS;
- перенаправление совпадающих потоков трафика.
Дифференцированное обслуживание (DiffServ):
- классификация трафика, основанная на том же критерии, что и ACL;
- маркирование полями IP DSCP DSCP или заголовков приоритета, опционально;
- Police the Flow to a Specific Rate with Two-Color Aware Support;
RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6;
RFC 2475: Архитектура дифференцированного обслуживания;
RFC 2597: Гарантированная пересылка на участке маршрута;
RFC 3246: Срочная пересылка на участке маршрута;
RFC 3260: Новая терминология и разъяснения для DiffServ.
Настройка соответствия очередей CoS (Class of Service – класс обслуживания):
- AutoVoIP: автоматические настройки CoS для VoIP;
- соответствие IP DSCP-to-Queue;
- настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или недоверенный);
- интерфейс формирования выходной скорости;
- строгий приоритет в отличие от взвешенной диспетчеризации на очередь.
|
Технические характеристики Ubiquiti EdgeSwitch 8-150W (ES-8-150W)
|
Линейка (по модельному ряду)
|
Ubiquiti EdgeSwitch PoE
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
8 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
8 шт.
|
|
Количество портов SFP
|
2 шт.
|
|
Количество портов SFP+
|
0
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP
|
0
|
|
Количество портов QSFP+
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
2 шт.
|
|
Общее количество кабельных сетевых портов
|
10 шт.
|
|
Раздача PoE-питания
|
Passive PoE 24 В; 802.3af; 802.3at
|
|
Мощность раздачи PoE на порт
|
34.2 Вт
|
|
Мощность раздачи PoE суммарно
|
130 Вт
|
|
Питание по PoE
|
—
|
|
Резервный блок питания
|
Нет
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Да
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Варианты монтажа
|
Настольный; На стену
|
|
Всепогодный корпус
|
Нет
|
|
Линейка (по производительности)
|
Средний
|
|
Мощность передатчика для России
|
—
|
|
Размеры
|
204 x 43 x 235 мм
|
|
Вес
|
1,72 кг (1,8 кг с креплениями)
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Пластины для крепления
|
2 шт.
|
|
Крепёжные болты М4
|
8 шт.
|
|
Крепёжные винты М4
|
4 шт.
|
|
Дюбель М4
|
4 шт.
|
|
Руководство по установке
|
1 шт.
|
-
Производитель:
Ubiquiti
-
Под заказ:
да
-
