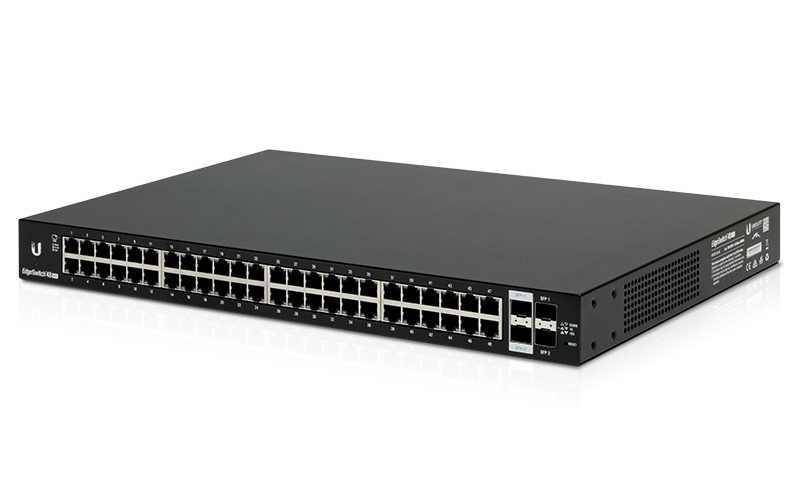

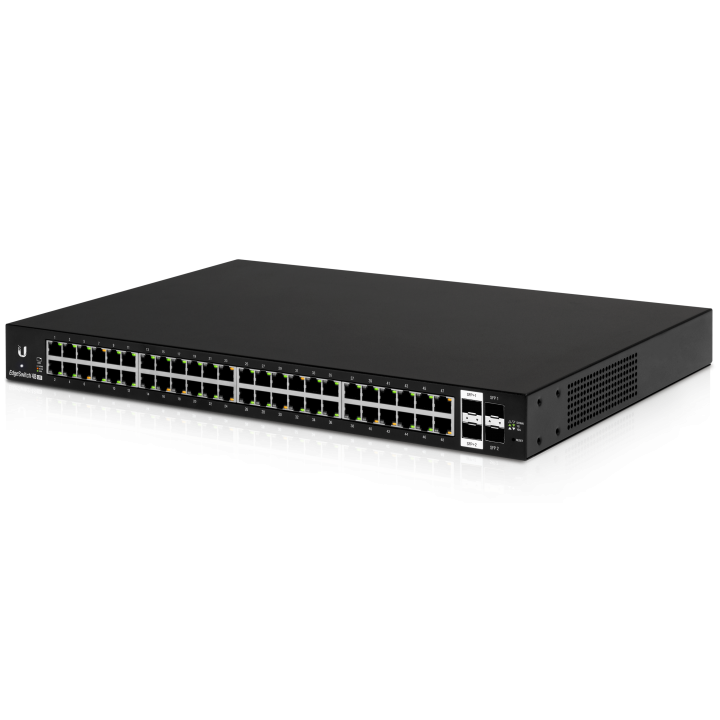

Описание Ubiquiti EdgeSwitch 48 Lite (ES-48-Lite)
Ubiquiti EdgeSwitch 48 Lite (ES-48-Lite) Продукт гарантирует высокую и стабильную производительность. При пропускной способности портов 70 гб/сек, аппаратная часть устройства обрабатывает до 140 гб/сек, а пакетная производительность достигает 104 миллионов в секунду, благодаря этому при серьезных нагрузках обеспечивается стабильность работы, без сбоев и ошибок, которые часто возникают в похожих продуктах прочих производителей при эксплуатации в экстримальных условиях. Управление осуществляется через веб-интерфейс, который стандартен для продуктов Ubiquiti Networks детально проработан и прост в использовании. Также присутствует возможность управления с помощью командной строки через Telnet и SSH.
Особенности Ubiquiti EdgeSwitch 48 Lite (ES-48-Lite)

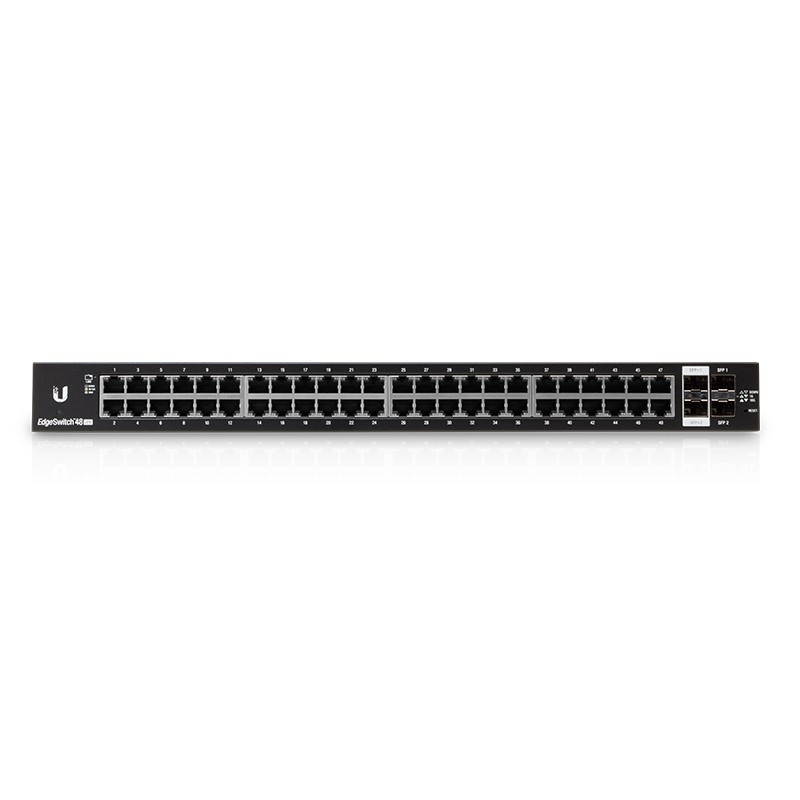

- 48 гигабитных RJ45 порта
- 2 SFP+ порта
- 2 SFP порта
- 1 последовательный консольный порт
- Пропуская способность: 70 Гбит/c
- Пропускная способность аппаратной части: 140 Гбит/c
- Скорость обработки пакетов: 104.16 млн. пакетов/с
- Максимальное энергопотребление: 56 Вт
- Крепится как на стойку, так и на стену
- Возможность питания постоянным током (в качестве резервного или основного) - в качестве аксессуара доступен резервный внешний блок питания
Технические характеристики
|
Внутренняя пропускная способность
|
70 Гбит/с
|
|
Совокупная пропускная способность портов
|
140 Гбит/с
|
|
Теоретическая скорость обработки пакетов
|
104,16 млн. пак/c
|
|
Максимальное энергопотребление
|
56 Вт
|
|
Способ питания
|
100–240 В AC/50–60 Гц
Jack (2,5 мм): минимально блок питания 16–25 В / 56 Вт
|
|
Блок питания
|
AC/DC, внутренний, 56 Вт DC
|
|
LED
|
Скорость/Соединение/Активность
|
|
Сетевые интерфейсы
|
48x 10/100/1000 Мбит/с RJ45 Ethernet
2x 1/10 Гбит/с SFP+ Ethernet
2x 1 Гбит/с SFP Ethernet
|
|
Интерфейс управления
|

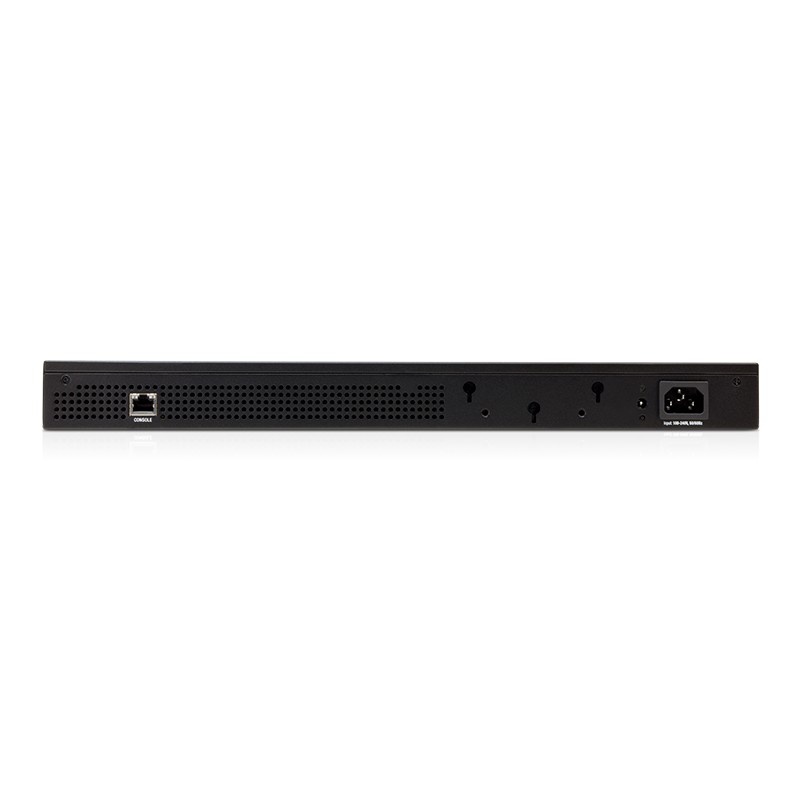

Серийный порт RJ45, управление по выделенному кабелю или внутриполосно через порты Ethernet
|
|
Крепление в стойку
|
Да, высота 1U
|
|
Защита от электростатического разряда/электромагнитного импульса
|
По воздуху: ±24 кВ
При контакте: ±24 кВ
|
|
Рабочая влажность
|
5.. 95 %
|
|
Температура окружающей среды рабочая
|
-5.. +40 °C
|
|
Испытание на удар и вибрацию
|
ETSI300-019-1.4
|
Использование SFP-портов
|
Порт
|
Поддерживаемый тип модуля SFP+
|
Поддерживаемый тип модуля SFP
|
|
SFP+ 1-2
|
10 Гбит/с
|
1 Гбит/c
|
|
SFP 1-2
|
(Не поддерживается)
|
1 Гбит/c
|
Описание значений светодиодов
|
|
Светодиод
|
Положение
|
Состояние
|
|
Система
|
---
|
Белый
|
Готов к использованию
|
|
Синий
|
Загрузка в процессе
Мигание означает сброс настроек по умолчанию
|
|
RJ45 1-48
|
Скорость/Подключение/Активности
|
Off
|
Нет подключения
|
|
Жёлтый
|
Подключение установлено на 10/100 Мбит/с
Мигание означает активность
|
|
Зелёный
|
Подключение установлено на 1000 Мбит/с (1 Гбит/с)
Мигание означает активность
|
|
SFP+ 1-2
|
Скорость/Подключение/Активности
|
Off
|
Нет подключения
|
|
Зелёный
|
Подключение установлено на 1 Гбит/с
Мигание означает активность
|
|
Белый
|
Подключение установлено на 10 Гбит/с
Мигание означает активность
|
|
SFP 1-2
|
Скорость/Подключение/Активности
|
Off
|
Нет подключения
|
|
Зелёный
|
Подключение установлено на 1 Гбит/с
Мигание означает активность
|
Программные возможности
|
Основные возможнсти коммутации
|
ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED);
IEEE 802.1AB: LLDP (Link Layer Discovery Protocol);
IEEE 802.1D: совместимость с STP;
IEEE 802.1S: совместимость с MSTP;
IEEE 802.1W: совместимость с RSTP;
IEEE 802.1Q: VLAN с VLAN по порту;
IEEE 802.1p: приоритет Ethernet с подготовкой и сопоставлением пользователей;
IEEE 802.1X: аутентификация по порту с поддержкой гостевого VLAN;
IEEE 802.3: 10BASE-T;
IEEE 802.3u: 100BASE-T;
IEEE 802.3ab: 1000BASE-T;
IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: Multiple Registration Protocol;
IEEE 802.3ac: тегирование VLAN;
IEEE 802.3ad: агрегирование параллельных каналов передачи данных в один логический;
IEEE 802.3x: управление потоком;
IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: оговорка 12 (GARP);
IEEE 802.1D-2004: динамическая L2 широковещательная регистрация: оговорка 10 (GMRP);
IEEE 802.1Q-2003: динамическая регистрация VLAN: оговорка 11.2 (GVRP);
RFC 4541: подчинение протоколу управления группами Интернета (IGMP) - отслеживающие коммутаторы;
RFC 5171: протокол обнаружения однонаправленных соединений (UDLD).
|
|
Дополнительные возможности Layer 2
|
Устранение широковещательного шторма;
Устранение широковещательного/многоадресного/неизвестного одноадресного шторма;
Отслеживание DHCP;
Querier для отслеживания IGMP;
Поддержка IVL (Independent VLAN Learning – независимое изучение информации в разных виртуальных сетях);
Поддержка Jumbo-кадров;
Блокировка MAC на порту;
Зеркалирование порта;
Защищённые порты;
Статическая фильтровация МАС;
TACACS+;

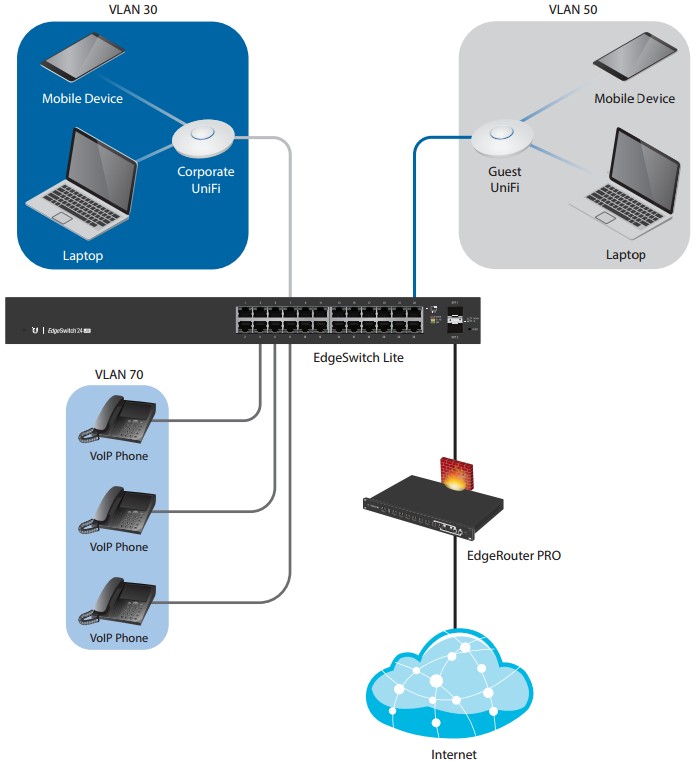

Голосовые VLAN;
Не аутентифицированные VLAN;
Внутренний сервер аутентификации 802.1X.
|
|
Параметры платформы
|
DHCP сервер:
- Максимальное количество пулов: 8;
- Максимальное число выданных адресов (всего): 128.
Маршрутизация:
- Число маршрутов: 16;
- Число интерфейсов маршрутизации: 15.
VLAN сети: 255;
MAC адреса: 8К;
MSTP экземпляры: 4;
LAG каналы: 6;
Списки контроля доступа (ACL): 100 с 10 правилами на порт;
Классов трафика (очередей): 8.
|
|
Системные средства
|
Средство регистрации событий и ошибок;
Возможность загрузки периода работы и конфигурации;
Утилита PING;
Передача FTP/TFTP по IPv4/IPv6;
Выявление вредоносного кода;
BootP и DHCP;
RFC 2021: Дистанционный мониторинг сети RMON Version 2;
RFC 2030: Простой синхронизирующий сетевой протокол времени (SNTP);
RFC 2819: Дистанционный мониторинг сети RMON;
RFC 2865: Клиент RADIUS;
RFC 2866: Учёт RADIUS;
RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола;
RFC 2869: Расширения RADIUS;
RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP);
RFC 3580: Руководство по использованию IEEE 802.1X RADIUS;
RFC 3164: Протокол Syslog BSD.
|
|
Управление
|
Веб-интерфейс;
Командная строка (CLI) промышленного стандарта;
IPv6 управление;
Управление паролями;
Поддержка автоматической установки образов программного обеспечения и файлов конфигурации;
SNMP v1, v2 и v3;
SSH 1.5 и 2.0;
SSL 3.0 и TLS 1.0;
Протокол копирования файлов SCP;
Telnet (поддержка нескольких сессий).
|
|
Маршрутизация Layer 3
|
Статическая маршрутизация;
Маршрутизация на основе политик (Policy Based Routing).
|
|
QoS
|
Списки контроля доступа (ACL), действия на разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на:
- ACL по времени;
- IP-адресу источника/назначения;
- TCP/UDP-порту источника/назначения;
- типу IP-протокола;
- полю ToS или DSCP;
- MAC-адресу источника/назначения;
- полю EtherType;
- приоритету пользователя IEEE 802.1p;
- VLAN ID;
- RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов.
Дополнительные атрибуты правил ACL:
- назначение потока данных специфическим очередям CoS;
- перенаправление совпадающих потоков трафика.
Дифференцированное обслуживание (DiffServ):
- классификация трафика, основанная на том же критерии, что и ACL;
- маркирование полями IP DSCP DSCP или заголовков приоритета, опционально;
- Police the Flow to a Specific Rate with Two-Color Aware Support;
RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6;
RFC 2475: Архитектура дифференцированного обслуживания;
RFC 2597: Гарантированная пересылка на участке маршрута;
RFC 3246: Срочная пересылка на участке маршрута;
RFC 3260: Новая терминология и разъяснения для DiffServ.
Настройка соответствия очередей CoS (Class of Service – класс обслуживания):
- AutoVoIP: автоматические настройки CoS для VoIP;
- соответствие IP DSCP-to-Queue;
- настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или недоверенный);
- интерфейс формирования выходной скорости;
- строгий приоритет в отличие от взвешенной диспетчеризации на очередь.
|
Технические характеристики Ubiquiti EdgeSwitch 48 Lite (ES-48-Lite)
|
Линейка (по модельному ряду)
|
Ubiquiti EdgeSwitch Lite
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
48 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
48 шт.
|
|
Количество портов SFP
|
2 шт.
|
|
Количество портов SFP+
|
2 шт.
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP
|
0
|
|
Количество портов QSFP+
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
4 шт.
|
|
Общее количество кабельных сетевых портов
|
52 шт.
|
|
Раздача PoE-питания
|
—
|
|
Мощность раздачи PoE на порт
|
—
|
|
Мощность раздачи PoE суммарно
|
—
|
|
Питание по PoE
|
—
|
|
Резервный блок питания
|
Нет
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Да
|
|
Порт Console (RJ45/DB9)
|
Нет
|
|
Варианты монтажа
|
В стойку; На стену
|
|
Всепогодный корпус
|
Нет
|
|
Линейка (по производительности)
|
Мощный
|
|
Мощность передатчика для России
|
—
|
|
Размеры
|
443 x 43 x 286 мм
|
|
Вес
|
3,65 кг (с креплениями для установки в стойку)
3,56 кг (без креплений для установки в стойку)
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Винты для ушей для крепления в стойку
|
2 шт.
|
|
Шурупы для крепежа в стойку
|
8 шт.
|
|
Крепежные винты
|
4 шт.
|
|
Крепежная гайка
|
4 шт.
|
|
Краткое руководство по установке
|
1 шт.
|
-
