ИНТЕРФЕЙСЫ
|
|
Медные порты
|
4 x 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X
|
|
SFP/mini-GBIC слоты
|
2 x 1000/2500BASE-SX/LX/BX SFP (Порт 5-6), совместимы с 100BASE-FX SFP
|
|
Консоль
|
1 x RJ45-to-RS232 (115200, 8, N, 1)
|
|
Кнопка сброса
|
Удержание > 5 сек: сброс к заводским настройкам
|
|
ЗАЩИТА И КОРПУС
|
|
ESD защита
|
Воздушный разряд 8KV, контактный 6KV
|
|
Корпус
|
Металл, IP30
|
|
Монтаж
|
Комплекты для DIN-рейки и настенного монтажа
|
|
КОННЕКТОРЫ И СИГНАЛИЗАЦИЯ
|
|
Питание
|

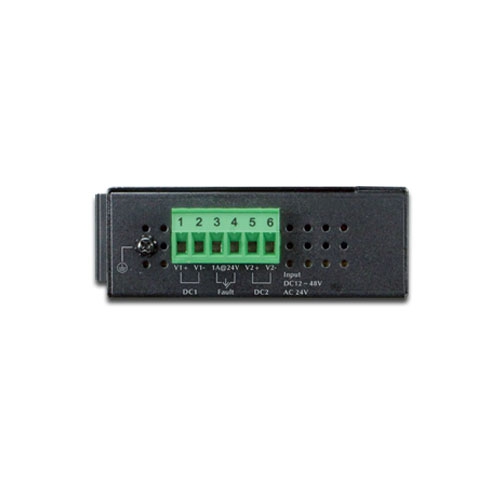

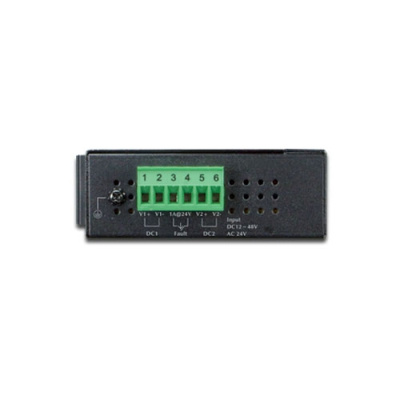

Съемный 6-контактный клеммник (Pin 1/2 – Power 1, Pin 3/4 – сигнал аварии, Pin 5/6 – Power 2)
|
|
Авария питания
|
Реле, нагрузка до 1A @ 24V DC
|
|
ИНДИКАТОРЫ LED
|
|
Система
|

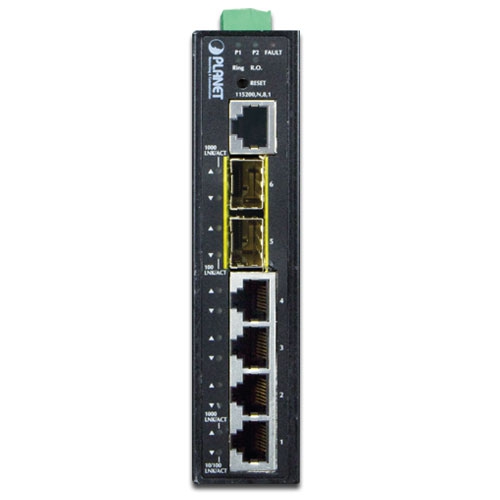

Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный)
|
|
Медные порты
|
10/100Mbps LNK/ACT (янтарный), 1000Mbps LNK/ACT (зелёный)
|
|
SFP интерфейсы
|
100Mbps LNK/ACT (янтарный), 1000/2500Mbps LNK/ACT (зелёный)
|
|
ПИТАНИЕ
|
|
Требования
|
Двойное питание 12~48V DC, 24V AC
|
|
Потребление
|
Макс. 4.8 Вт (включён без подключений), макс. 8.5 Вт (полная нагрузка)
|
|
КОММУТАЦИЯ (LAYER 2)
|
|
Архитектура
|
Store-and-Forward
|
|
Производительность
|
18 Гбит/с non-blocking
|
|
Пропускная способность
|
13.39 млн пакетов/с @ 64 байт
|
|
Таблица MAC
|
8K записей, автоматическое обучение и устаревание
|
|
Общий буфер
|
4 Мбит
|
|
Jumbo Frame
|
До 9 Кбайт
|
|
Flow Control
|
IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
|
|
КОММУТАЦИЯ (LAYER 3)
|
|
IP интерфейсы
|
Макс. 8 VLAN интерфейсов
|
|
Таблица маршрутизации
|
Макс. 32 статических записей
|
|
Протоколы маршрутизации
|
IPv4 и IPv6 программная статическая маршрутизация
|
|
ПОРТОВАЯ КОНФИГУРАЦИЯ
|
|
Функции портов
|
Включение/выключение,
Автонастройка 10/100/1000 Mbps,
Управление потоком,
Режим энергосбережения,
Отображение статусов,
Зеркалирование TX/RX/оба,
Many-to-1 монитор,
RMirror (Cisco RSPAN)
|
|
VLAN
|
|
Поддержка VLAN
|
IEEE 802.1Q, 802.1ad Q-in-Q, Private VLAN Edge, MAC/Protocol/Voice VLAN,
VLAN Translation, MVR, GVRP,
До 4000 VLAN групп из 4094 ID
|
|
SPANNING TREE
|
|
Протоколы
|
IEEE 802.1D, 802.1w Rapid, 802.1s MSTP
|
|
АГРЕГАЦИЯ ССЫЛОК
|
|
Link Aggregation
|
IEEE 802.3ad LACP/статический, 4 группы, по 4 порта в группе
|
|
IGMP/MLD SNOOPING
|
|
IGMP Snooping
|
IPv4 (v1/v2/v3), поддержка querier, до 255 групп
|
|
MLD Snooping
|
IPv6 (v1/v2), поддержка querier, до 255 групп
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
|
Контроль полосы
|
На порт: Ingress и Egress 500Kb~1000Mbps
|
|
КОЛЬЦО (RING)
|
|
Поддержка
|
ERPS, ITU-T G.8032, время восстановления
|
|
СИНХРОНИЗАЦИЯ
|
|
IEEE 1588v2 PTP
|
Peer-to-peer и End-to-end transparent clock
|
|
КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS)
|
|
Приоритеты
|
8 уровней, strict priority и WRR
|
|
Классификация
|
По порту, 802.1p, VLAN тегу, DSCP/ToS
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IP/MAC ACL, до 256 записей, фильтрация по MAC, IP, Ethertype, протоколу, VLAN, DSCP, 802.1p
|
|
Безопасность
|
Port Security;
IP source guard;
Dynamic ARP inspection;
CLI управление по уровню пользователя
|
|
AAA
|
RADIUS клиент, TACACS+ клиент
|
|
Network Access Control
|
IEEE 802.1X, MAC-авторизация, локальная/RADIUS аутентификация
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
Консоль, Telnet, Web, SNMP v1/v2c, SSHv2, TLS v1.2, SNMPv3
|
|
Обновление ПО
|
HTTP через Ethernet
|
|
Логирование
|
Удалённый Syslog, системный журнал, SMTP
|
|
Протоколы
|
LLDP, NTP, PLANET Smart Discovery Utility, PLANET CloudViewer
|
|
СТАНДАРТЫ
|
|
Регуляторные
|
FCC Part 15 Class A, CE
|
|
Испытания
|
IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
|
|
Ethernet стандарты
|
IEEE 802.3 10BASE-T, 802.3u 100BASE-TX/FX, 802.3z Gigabit SX/LX,
802.3ab Gigabit 1000T, 802.3x flow control, 802.3ad LACP,
802.1D/w/s STP, 802.1p QoS, 802.1Q VLAN tagging, 802.1ad Q-in-Q,
802.1X Port Authentication, 802.1ab LLDP, 802.3ah OAM,
IEEE 1588 PTPv2
|
|
IP протоколы
|
RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP,
RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3,
RFC 2710 MLD v1, RFC 3810 MLD v2, RFC 2328 OSPF v2, RFC 3376 IGMP v3,
ITU-T G.8032 ERPS Ring
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура эксплуатации
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсата)
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
32 x 87 x 135 мм
|
|
Вес
|
442 г
|
