ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Медные порты
|
18 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Порты 1–18)
|
|
PoE Injector порты
|
16 портов с функцией 802.3af/802.3at PoE+ (Порты 1–16)
|
|
SFP порты
|
2 x 1000BASE-SX/LX/BX (Порты 19–20), совместимы с 100BASE-FX SFP
|
|
Консоль
|
1 x RS232-to-RJ45 (115200, 8, N, 1)
|
|
Кнопка сброса
|
> 5 сек: Сброс к заводским настройкам
|
|

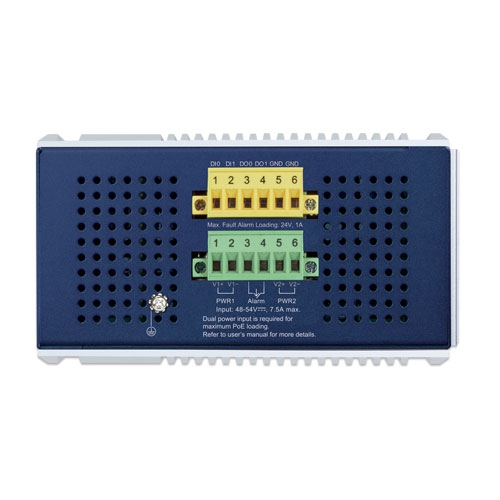

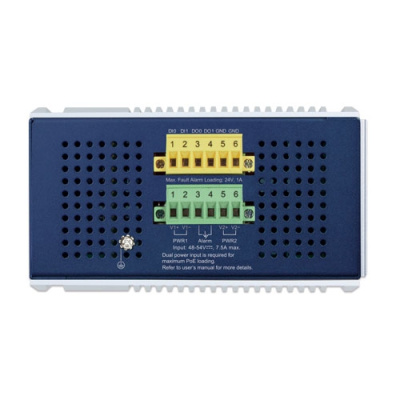

Разъёмы
|
Съёмный 6-контактный терминальный блок: Power 1/2, сигнал тревоги; дополнительный DI/DO: DI 1/2, DO 1/2, GND
|
|
Тревога
|
Релейный выход при отказе питания, нагрузка 1A @ 24V AC
|
|
DI/DO
|
2 цифровых входа: 0: -24~2.1V, 1: 2.1~24V, нагрузка до 10mA; 2 цифровых выхода: Open collector, 24V DC, 100mA макс.
|
|
Электропитание
|
48~54V DC, 7.5A (рекомендуется >51V DC для PoE+)
|
|
Потребление/рассеивание
|
Система включена: макс. 7.8 W/26.61 BTU; Полная нагрузка PoE: макс. 351 W/1197.66 BTU
|
|
Корпус
|
IP30 алюминиевый
|
|
Установка
|
DIN-рейка и настенный монтаж
|
|
ESD защита
|
Контакт 6KV DC, воздушный 8KV DC
|
|

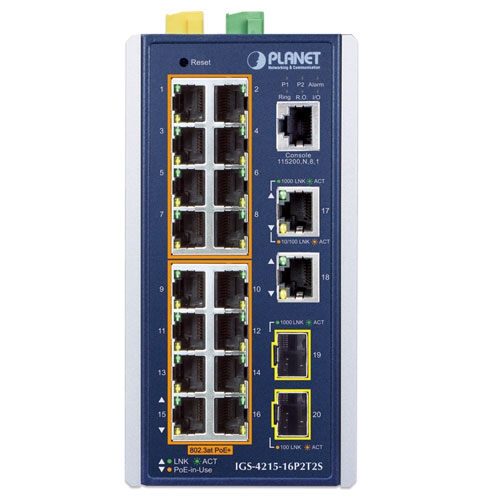

LED ИНДИКАТОРЫ
|
|
Система
|
Power 1/2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный)
|
|
PoE+ порты (1–16)
|
PoE in-use (янтарный), LNK/ACT 1000 (зелёный)
|
|
Ethernet порты (17–18)
|
1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный)
|
|
SFP порты (19–20)
|
1000 LNK/ACT (зелёный), 100 LNK/ACT (янтарный)
|
|
ЛОГИКА ПЕРЕКЛЮЧЕНИЯ
|
|
Архитектура коммутатора
|
Store-and-Forward
|
|
Производительность
|
40Gbps, 29.7Mpps @64 байт
|
|
MAC таблица
|
8K записей
|
|
Буфер данных
|
4 Мбит
|
|
Flow Control
|
IEEE 802.3x full-duplex, back pressure half-duplex
|
|
Jumbo Frame
|
10 Kбайт
|
|
POE
|
|
Стандарт
|
IEEE 802.3af/at PoE+ PSE
|
|
Тип питания
|
End-span
|
|
Распиновка
|
1/2(+), 3/6(-)
|
|
Выходная мощность
|
IEEE 802.3af: 48–51V DC, макс. 15.4W; IEEE 802.3at: 51–54V DC, макс. 36W
|
|
PoE бюджет
|
Single input: макс. 240W; Dual input: макс. 320W
|
|
Макс. количество PD
|
Class 2:16, Class 3:16, Class 4:10
|
|
Функции PoE
|
PD Alive Check, Scheduled Power Recycling, PoE Schedule, Usage Monitoring, PoE Extension, Enhanced Mode, Active Device Detection, Power Recycling, 4 schedule profiles, Extend Mode до 250 м
|
|
LAYER 2 ФУНКЦИИ
|
|
VLAN
|
802.1Q, 802.1ad, Voice, Protocol, Private, GVRP, Management VLAN (до 256 групп)
|
|
Link Aggregation
|
IEEE 802.3ad LACP и статический, 8 групп, 8 портов/группа
|
|
Spanning Tree
|
STP, RSTP, MSTP, BPDU Guard/Filtering/Forwarding
|
|
IGMP Snooping
|
IPv4 v2/v3, IGMP querier, до 256 multicast групп
|
|
MLD Snooping
|
IPv6 v2/v3, до 256 multicast групп
|
|
ACL
|
IPv4/IPv6 IP/MAC, до 256 записей
|
|
QoS
|
8 уровней приоритета, strict/WPR, классификация трафика, rate limit per port
|
|
Ring
|
ERPS, ITU-T G.8032
|
|
БЕЗОПАСНОСТЬ
|
|
Port Security
|
IEEE 802.1X, RADIUS/TACACS+ клиент, IP-MAC binding, DHCP Snooping, ARP Inspection, DoS prevention
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
RS232-RJ45, Web, Telnet, SNMP v1/v2c; Secure: SSHv2, TLS1.2, SNMPv3
|
|
Функции
|
Обновление прошивки, upload/download конфигурации, LLDP, SNTP, PLANET Smart Discovery, NMS/CloudViewer/CloudViewerPro, Remote/Local Syslog
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура работы
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсата)
|
|
Габариты (Ш x Г x В)
|
76 x 135 x 152 мм
|
|
Вес
|
1,404 г
|
