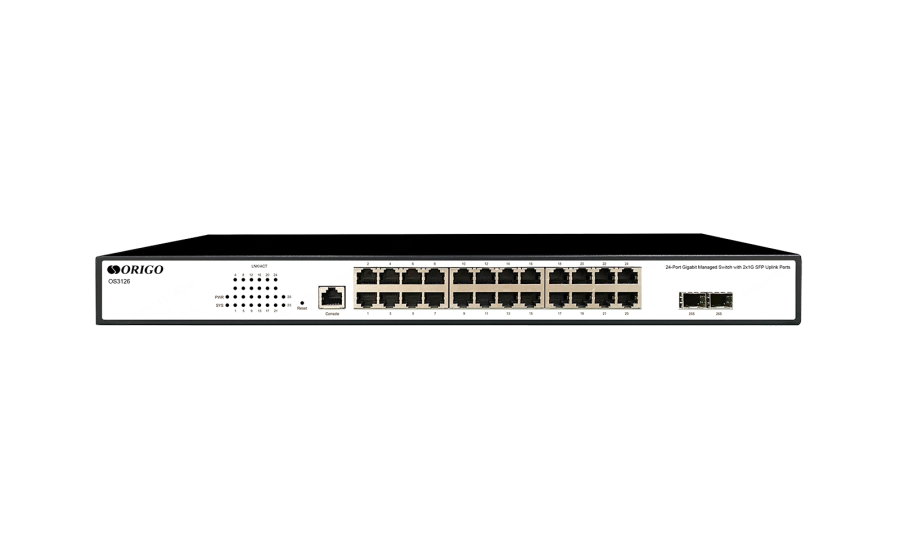

ORIGO OS3126/A1A Управляемый L2 коммутатор

Описание ORIGO OS3126/A1A

ORIGO OS3126/A1A Коммутатор ORIGO OS3126 рекомендован для применения на предприятиях малого, среднего и крупного бизнеса, которым требуется современное гигабитное решение с функциями обеспечения безопасности, контроля доступа, отказоустойчивости, качества обслуживания и сегментации сети.

Коммутатор поддерживает статическую маршрутизацию, расширенный функционал виртуальных локальных сетей, функцию Port Security, аутентификацию 802.1X и создание списков управления доступом ACL. Поддержка IGMP/MLD Snooping позволяет улучшить работу с приложениями многоадресной рассылки, a QoS – обеспечить приоритетную передачу мультимедийного трафика.

Для повышения производительности и надежности сети реализована поддержка агрегирования каналов связи (LACP), резервирование соединений с помощью протоколов STP/RSTP/MSTP, обнаружение петель Loopback Detection и технология ERPS, обеспечивающая быстрое восстановление связи при отказе одной из линий в кольце.

Особенности ORIGO OS3126/A1A

• 24 гигабитных порта RJ-45
• 2 гигабитных порта SFP
• Статическая маршрутизация
• 802.1X, ACL, Port Security
• 802.1Q VLAN, Voice VLAN, Selective Q-in-Q
• ERPS, STP/RSTP/MSTP, Loopback Detection для отказоустойчивости
• QoS для приоритизации трафика
• IGMP/MLD Snooping для работы с multicast-трафиком
• Администрирование через Web-интерфейс, Console, Telnet, SSH, SNMP

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Процессор и память	Процессор: RTL8382M Оперативная память: 128 МБ Flash-память: 32 МБ
Порты	24 порта 10/100/1000Base-T c разъемом RJ-45 2 порта 1000Base-Х SFP Консольный порт с разъемом RJ-45
Стандарты и функции	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x (Управление потоком) Автоматическое согласование скорости и режима дуплекса Автоматическое определение MDI/MDIX на всех медных портах
Индикаторы	PWR   - Горит – питание включено   - Не горит – питание выключено Link/Act (для портов 1 – 26)   - Горит постоянно – устройство подключено   - Мигает – передача данных   - Не горит – соединение не установлено SYS   - Мигает – коммутатор работает корректно   - Не горит – коммутатор загружается или произошел сбой
Кнопки	Reset
Разъем питания	Разъем для подключения питания (переменный ток)
Система вентиляции	Пассивная (без вентиляторов)
Корпус	Металл
Установка	На стол В 19” стойку
Производительность
Коммутационная матрица	52 Гбит/с
Скорость перенаправления 64-байтных пакетов	41.66 Mpps
Метод коммутации	Store-and-forward
Таблица MAC-адресов	8К записей
Jumbo-фрейм	9 216 байт
Программное обеспечение
Функции уровня 2	Управление потоком Link Aggregation   - Static   - 802.3ad   - Макс. 14 групп на устройство/ 8 портов на группу Load Balance   - src-mac   - dst-mac   - src-ip   - dst-ip Loopback Detection ERPS MRPP ULPP ULSM Spanning Tree Protocol   - 802.1D STP   - 802.1w RSTP   - 802.1s MSTP (64 instances)   - Root Guard (Restriction)   - BPDU Guard (Restriction) LLDP LLDP-MED Зеркалирование портов   - One-to-One   - Many-to-One   - Flow-based   - CPU-based   - Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях   - RSPAN
VLAN	802.1Q, 4094 VLAN VLAN на основе портов VLAN на основе MAC-адресов VLAN на основе протоколов (802.1v) VLAN на основе подсетей Private VLAN Фильтрация VLAN Voice VLAN GVRP GMRP Double VLAN (Q-in-Q)   - Selective Q-in-Q   - Port-based Q-in-Q VLAN Translation Multicast VLAN
Многоадресная рассылка уровня 2	IGMP Snooping   - IGMP v1/v2/v3   - Поддержка до 512 групп   - IGMP Snooping Fast Leave   - IGMP Proxy MLD Snooping   - MLD v1/v2 Multicast Source/Destination (DCSCM)
Функции уровня 3	Макс. кол-во IP-интерфейсов: 64 8K ARP-записей Статическая маршрутизация   - 512 маршрутов IPv4   - 512 маршрутов IPv6 Gratuitous ARP
QoS	802.1p CoS на основе:   - DSCP   - VLAN ID   - IP Precedence   - IP ACL/ MAC ACL/ IPv6 ACL   - Метки потока IPv6 Обработка очередей   - Strict Priority (SP)   - Weighted Round Robin (WRR)   - Weighted Deficit Round Robin (WDRR) Управление полосой пропускания 8 выходных очередей
Безопасность	SSH v1/v2 SSL   - Поддержка TLS 1.0/1.1/1.2   - Поддержка доступа IPv4/IPv6 Port Security Изоляция портов Защита от шторма Dynamic ARP Inspection Предотвращение атак ARP Spoofing Предотвращение ARP Scanning ARP Guard Предотвращение атак DoS DHCP Snooping DHCPv6 Snooping IPv6 SAVI Security RA Защита CPU
AAA	Аутентификация 802.1X:   - Управление доступом на основе портов   - Управление доступом на основе MAC-адресов Guest VLAN RADIUS-сервер с поддержкой протокола IPv6 Аутентификация на основе RADIUS и TACACS+
Списки управления доступом (ACL)	2K ACL-записей ACL на основе:   - VLAN   - MAC-адреса   - IPv4-адреса   - DSCP   - ToS   - Номера TCP/UDP-порта   - Содержимого пакета, определяемого пользователем ACL по расписанию
OAM	Диагностика кабеля ULDP (Unidirectional Link Detection Protocol) 802.3ah Ethernet Link OAM 802.1ag Connectivity Fault Management (CFM) Функция цифрового контроля параметров производительности транcивера DDM (Digital Diagnostics Monitoring) Watchdog
Управление	Web-интерфейс CLI Telnet SSH v1/v2 FTP TFTP Системный журнал SNMP v1/v2c/v3 SNMP Traps SNTP NTP Резервное копирование/обновление программного обеспечения Ping/Traceroute для IPv4/IPv6 DHCP-сервер DHCPv6-сервер BootP/DHCP-клиент DHCP Relay DHCPv6 Relay DHCP Option 82, 43, 60, 61, 67 DNS-клиент для IPv4/IPv6
Условия эксплуатации
Питание	100-240 В переменного тока, 50/60 Гц
MTBF (часы)	Более 50 000
Surge Protection	до 4 кВ в обычном режиме до 2 кВ в дифференциальном режиме
Защита от статического электричества (ESD)	до 6 кВ при контактном разряде до 8 кВ при воздушном разряде
Температура	Рабочая: от 0 до 40 °C Хранения: от -40 до 70 °C
Влажность	При эксплуатации: от 10% до 90% без конденсата При хранении: от 5% до 90% без конденсата
Дополнительное оборудование
Трансиверы SFP	OFM310GT OFM311GT OFM314GT
Трансиверы WDM SFP	OFM330R/3KM OFM330T/3KM OFM330R/10KM OFM330T/10KM OFM331R/20KM OFM331T/20KM
Физические параметры
Размеры устройства (Д x Ш x В)	440 x 208 x 44 мм

Комплект поставки

Коммутатор	1 шт.
Кабель питания	1 шт.
Консольный кабель с разъемом RJ-45	1 шт.
Комплект для установки в 19-дюймовую стойку	1 шт.
Документация	1 шт.
