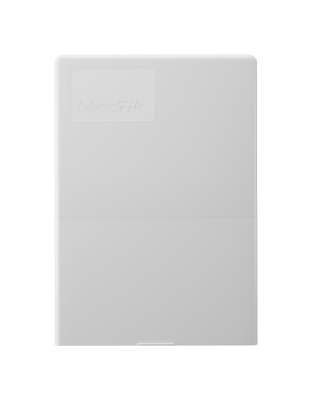

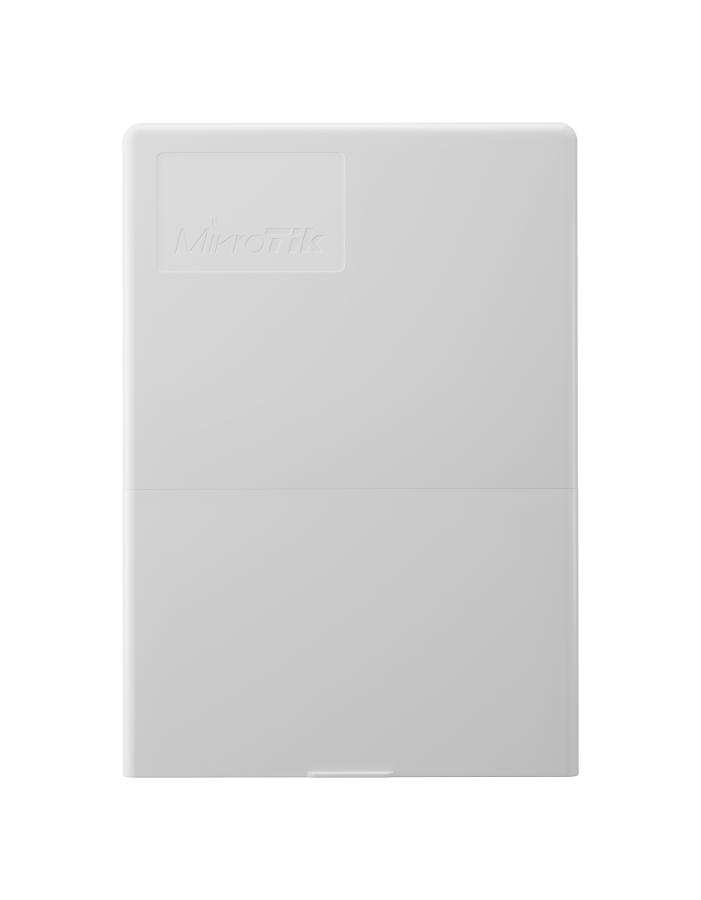

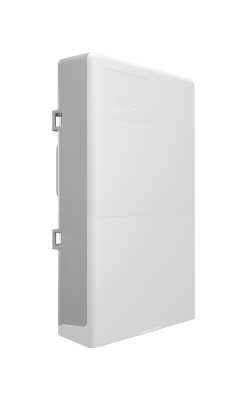

Описание MikroTik netPower 15FR (CRS318-1Fi-15Fr-2S-OUT)
MikroTik netPower 15FR (CRS318-1Fi-15Fr-2S-OUT) - всепогодный 18-портовый коммутатор с реверсивным PoE на 15 портах, двумя SFP-портами и одним Ethernet-портом с раздачей PoE-питания — простой в развёртывании и малозатратный способ доставки интернета в отдельные квартиры для любого провайдера.
С netPower 15FR вы можете забыть о дорогих базовых станциях GPON и оптических сплиттерах. Этот коммутатор является частью концепции "гигабитная пассивная Ethernet-сеть" (GPEN) и разработан с целью обеспечения скорости и универсальности волоконно-оптических сетей при использовании преимуществ Ethernet. GPEN-концепция способна заменить любое существующее или будущее решение GPON и обеспечить все преимущества GPON, однако задействует при этом хорошо проверенные, простые и недорогие Ethernet-решения.

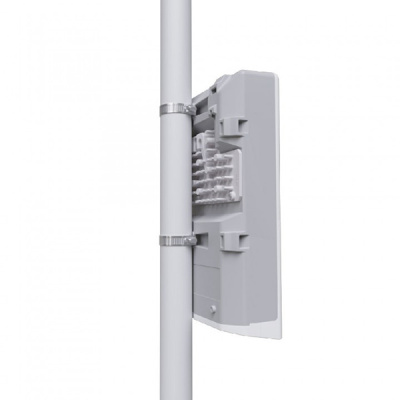

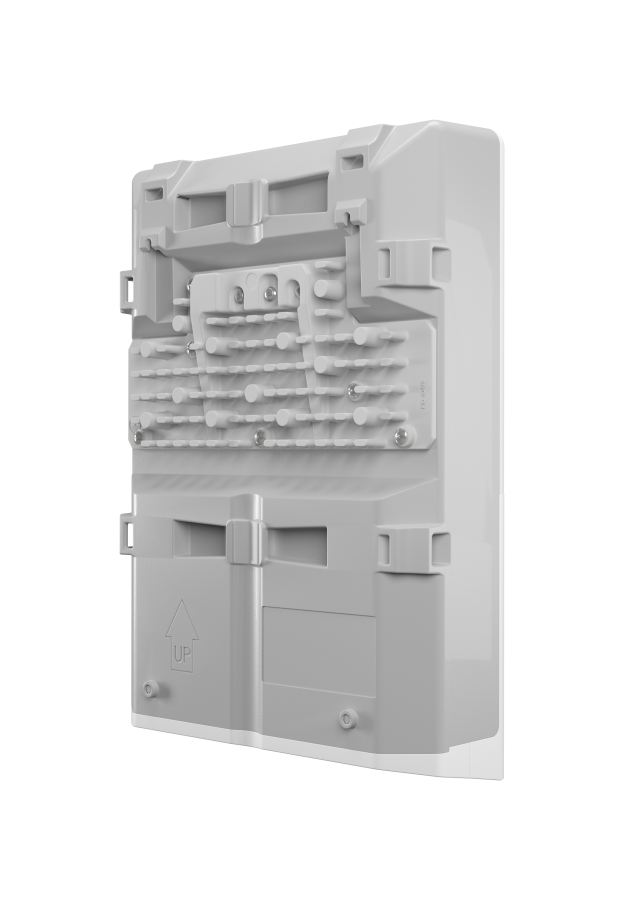

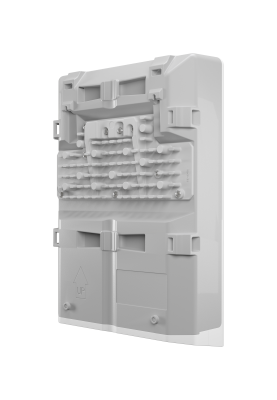

Не беспокойтесь о способах подачи питания на чердаке или в подсобном помещении — устройство имеет 15 портов с реверсивным PoE. В зависимости от конфигурации сети, netPower 15FR может получать необходимое питание даже от одного абонента! Оснащён Ethernet-портом с раздачей PoE для питания агрегированного канала — например, с Wireless Wire Dish или камерой видеонаблюдения. А для подключения оптоволокна предусмотрены два SFP-порта. Влагостойкий корпус позволяет устанавливать коммутатор в любой обстановке — от влажных чердаков до шахт лифтов, а также на различные мачты с помощью металлических хомутов.
Особенности MikroTik netPower 15FR (CRS318-1Fi-15Fr-2S-OUT)

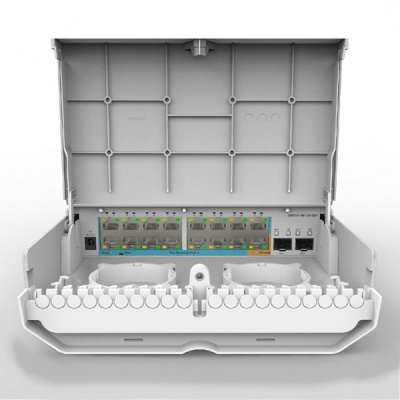

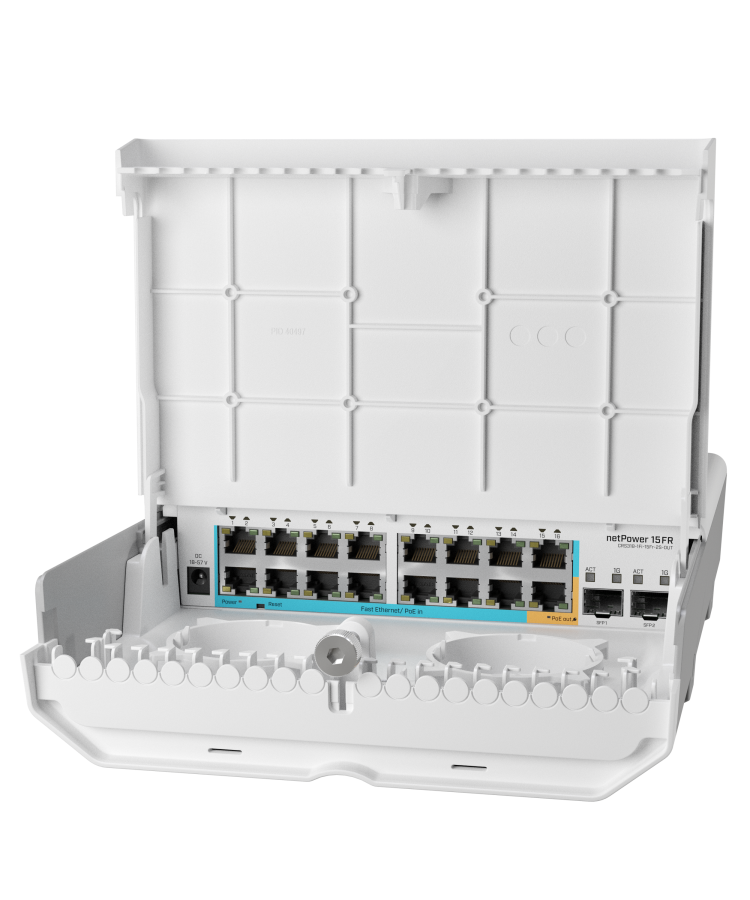

- 16 Ethernet-портов и 2 SFP-порта для создания восходящих каналов
- Реверсивный PoE (вход PoE) на 15 портах
- Раздача PoE-питания на одном порту (Ether15)
- Внутренняя пропускная способность: 3,6 Гбит/с
- Совокупная пропускная способность портов: 7,2 Гбит/с
- Скорость обработки пакетов: 5,4 млн пак/с
- Двойная загрузка поддерживаемых ОС: SwOS или RouterOS
- Уличная эксплуатация
- Блок питания в комплект поставки не входит и приобретается отдельно
Технические характеристики
Процессор
|
98DX224S 800 МГц, 1 ядро
|
Архитектура
|
ARM (32 бит)
|
ОЗУ
|
256 МБ RAM
|
ПЗУ
|
16 МБ FLASH
|
Сетевой интерфейс
|
16х 10/100 Мбит/с Ethernet
2х SFP
|
Чип коммутации
|
98DX224S
|
Питание на входе
|
Порты 1–14 и 16
18–57 В (DC Jack)
36–57 В (Passive PoE), рекомендуемое
|
Раздача PoE
|
На порту Ether15
При входном питании 18–30 В:
Passive PoE (напряжение совпадает с напряжением на входе)
Максимальный ток на порт 0,75 А
При входном питании 31–57 В:
Passive PoE (напряжение совпадает с напряжением на входе)
Максимальный ток на порт 0,5 А
|
Число входов постоянного тока
|
16 (вход PoE, DC Jack)
|
Максимальное энергопотребление
|
29 Вт, 10 Вт (без подключённых устройств)
|
Гнездовой разъём питания постоянного тока
|
1 (блок питания приобретается отдельно)
|
Размеры
|
304 x 212 x 71 мм
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
Операционная система
|
SwOS / RouterOS Level 5 (двойная загрузка)
|
Дополнительно
|
Датчик температуры процессора, датчик напряжения
|
Результаты замера производительности коммутации
CRS318-1Fi-15Fr-2S-OUT
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Коммутация
|
Внутренняя пропускная способность Layer 2
|
292,6
|
3553,2
|
845,9
|
3464,7
|
5357,1
|
2742,9
|
Коммутация
|
Совокупная пропускная способность Layer 2
|
292,6
|
7106,4
|
845,9
|
6929,3
|
5357,1
|
5485,7
|
Коммутация
|
Внутренняя пропускная способность Layer 1
|
292,6
|
3600,0
|
845,9
|
3600,0
|
5357,1
|
3600,0
|
Коммутация
|
Совокупная пропускная способность Layer 1
|
292,6
|
7200,0
|
845,9
|
7200,0
|
5357,1
|
7200,0
|
Результаты замера производительности процессора
CRS318-1Fi-15Fr-2S-OUT
|
98DX3224 (800 МГц) тест через все порты
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Мост
|
отсутствует (fast path)
|
104,4
|
1267,8
|
199,4
|
816,7
|
169,4
|
86,7
|
Мост
|
25 правил фильтрации моста
|
61,7
|
749,3
|
62,0
|
254,0
|
75,7
|
38,8
|
Маршрутизация
|
отсутствует (fast path)
|
104,4
|
1267,8
|
117,8
|
482,5
|
138,3
|
70,8
|
Маршрутизация
|
25 простых очередей
|
78,8
|
956,9
|
77,0
|
315,4
|
97,0
|
49,7
|
Маршрутизация
|
25 правил фильтрации IP
|
44,7
|
542,8
|
45,1
|
184,7
|
52,4
|
26,8
|
Технические характеристики MikroTik netPower 15FR (CRS318-1Fi-15Fr-2S-OUT)
Линейка (по модельному ряду)
|
MikroTik netPower
|
Количество портов Fast Ethernet
|
16 шт.
|
Количество портов Gigabit Ethernet
|
0
|
Количество портов 2.5G Ethernet
|
0
|
Количество портов 10G Ethernet
|
0
|
Общее количество портов Ethernet (RJ45)
|
16 шт.
|
Количество портов SFP
|
2 шт.
|
Количество портов SFP+
|
0
|
Количество портов SFP28
|
0
|
Количество портов QSFP
|
0
|
Количество портов QSFP+
|
0
|
Количество портов QSFP28
|
—
|
Общее количество оптических портов
|
2 шт.
|
Общее количество кабельных сетевых портов
|
18 шт.
|
Раздача PoE-питания
|
Passive PoE 48 В; Passive PoE 54 В
|
Мощность раздачи PoE на порт
|
—
|
Мощность раздачи PoE суммарно
|
—
|
Питание по PoE
|
Passive PoE 48 В; Passive PoE 54 В
|
Резервный блок питания
|
Нет
|
Быстрая замена блока питания
|
Нет
|
Разъём для системы резервного питания
|
Нет
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
Порт Console (RJ45/DB9)
|
Нет
|
Варианты монтажа
|
На мачту
|
Всепогодный корпус
|
Да
|
Линейка (по производительности)
|
Средний с раздачей PoE
|
Мощность передатчика для России
|
—
|
Комплект поставки
Коммутатор
|
1 шт.
|
Металлический хомут для установки на мачту (1)
|
1 шт.
|
Металлический хомут для установки на мачту (2)
|
2 шт.
|
Набор для крепления (K-66)
|
1 шт.
|
Переходник DC-гнездо — клеммная колодка
|
1 шт.
|
