PLANET IGS-5225-4UP1T2S Коммутатор

Описание PLANET IGS-5225-4UP1T2S

PLANET IGS-5225-4UP1T2S Промышленный 4-портовый гигабитный коммутатор, выполнен в прочном металлическим корпусе IP30 для стабильной работы в тяжелых промышленных условиях. Таким образом, IGS-5225-4UP1T2S обеспечивает высокий уровень невосприимчивости к электромагнитным помехам и сильным электрическим скачкам, которые обычно встречаются на заводских этажах или в шкафах управления движением на обочине.

Будучи способным работать в широком диапазоне температур от -40 до 75 градусов C, IGS-5225-4UP1T2S может быть размещен практически в любой сложной среде. IGS-5225-4UP1T2S также позволяет устанавливать на DIN-рейку или на стену для эффективного использования пространства шкафа.

Особенности PLANET IGS-5225-4UP1T2S

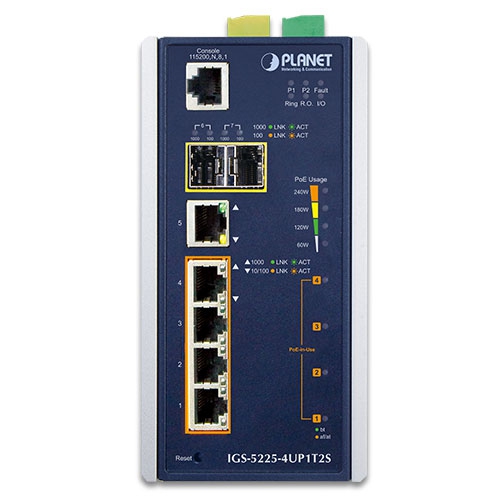

Физический порт

• 4 порта 10/100/1000base-T Gigabit Ethernet RJ45 с функцией инжектора 802.3bt PoE++
• 1 порт 10/100/1000base-T Gigabit Ethernet RJ45
• 2 разъема 100/1000BASE-X mini-GBIC/ SFP для автоматического определения типа SFP
• Один консольный интерфейс RJ45 для базового управления и настройки

Питание 802.3bt через Ethernet

• Соответствует стандарту IEEE 802.3bt Power over Ethernet Plus Plus Type-4 PSE
• Обратная совместимость с устройством IEEE 802.3at / af PD
• До 4 портов устройств IEEE 802.3af/IEEE 802.3at/IEEE 802.3bt PoE++ с питанием
• Поддерживает мощность PoE до 95 Вт для каждого порта PoE
• Всего 240-ваттный PoE бюджет
• Автоматическое определение устройства с питанием (PD)
• Защита цепи предотвращает помехи питания между портами
• Дистанционное питание до 100 м
• Функции управления PoE
- Полный контроль бюджета мощности PoE

- Включение/выключение функции PoE для каждого порта

- Управление в режиме администратора PoE

- Приоритет подачи питания на порт PoE

- Ограничение мощности на порт PoE

- Обнаружение классификации PD
• Интеллектуальные функции PoE
- Контроль порога температуры

- Контроль порога использования PoE

- Проверка работоспособности PD

- Расписание PoE

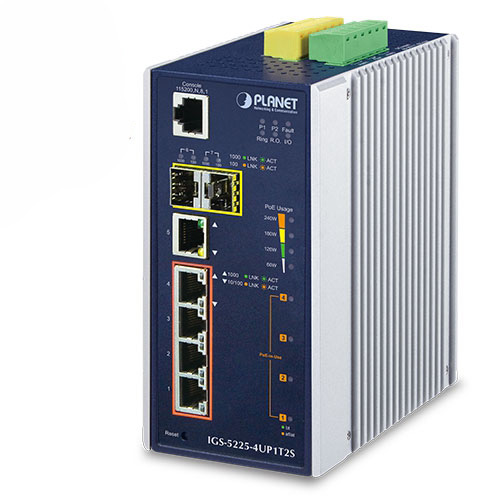

Промышленный корпус и установка

• Алюминиевый корпус IP30
• Конструкция для монтажа на DIN-рейку или стену
• 48 ~ 56 В постоянного тока, резервное питание с защитой от обратной полярности
• Поддерживает защиту от электростатического разряда в сети постоянного тока напряжением 6000 В
• рабочая температура от -40 до 75 градусов C

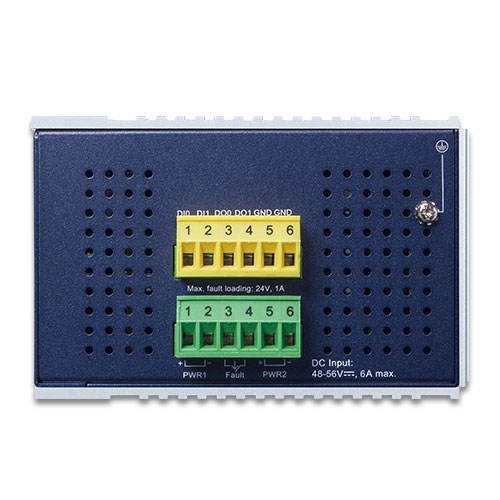

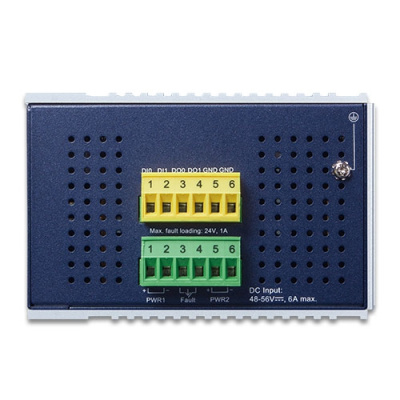

Цифровой вход и цифровой выход

• 2 цифровых входа (DI)
• 2 Цифровой выход (DO)
• Интеграция датчиков в систему автоматической сигнализации
• Передача сигнала тревоги в IP-сеть по электронной почте и SNMP-ловушке

Особенности слоя 2

• Высокая производительность архитектуры хранения и пересылки, а также фильтрация runt / CRC устраняет ошибочные пакеты для оптимизации пропускной способности сети
• Поддержка борьбы со штормами
- Широковещательная / Многоадресная / Одноадресная передача
• Поддерживает VLAN
- VLAN с меткой IEEE 802.1Q

- До 255 групп VLAN, из 4095 идентификаторов VLAN

- Поддерживает подключение к провайдеру (VLAN Q-in-Q IEEE 802.1ad)

- Граница частной VLAN (PVE)

- VLAN на основе протокола

- VLAN на базе MAC

- Голосовая сеть VLAN

- GVRP (протокол регистрации GARP VLAN)

• Поддерживает протокол связующего дерева
- Протокол связующего дерева IEEE 802.1D (STP)

- Протокол быстрого связующего дерева IEEE 802.1w (RSTP)

- Протокол множественного связующего дерева IEEE 802.1s (MSTP), связующее дерево по VLAN

- Предохранитель BPDU

• Поддерживает агрегацию ссылок
- Протокол управления агрегацией каналов связи 802.3ad (LACP)

- Эфирный канал Cisco (статическая магистраль)

- Максимум 3 группы магистралей с 3 портами на группу магистралей

- Пропускная способность до 6 Гбит/с (дуплексный режим)

• Обеспечивает зеркало порта (1 к 1)
• Зеркальное отображение портов для мониторинга входящего или исходящего трафика на определенном порту
• Защита от контуров для предотвращения контуров вещания
• Поддерживает G.8032 ERPS (коммутация с защитой от кольца Ethernet)
• Совместимость с Cisco uni-directional link detection (UDLD), которая отслеживает соединение между двумя коммутаторами и блокирует порты на обоих концах соединения, если соединение прерывается в любой точке между двумя устройствами.
• Протокол обнаружения канального уровня (LLDP)

Особенности IP-маршрутизации уровня 3

• Статическая маршрутизация уровня 3 IPv4/IPv6
• Поддерживает максимум 32 программных статических маршрута и суммирование маршрутов

Качество обслуживания

• Регулятор скорости входа и выхода для каждого порта
• 8 очередей приоритета на всех портах коммутатора
• Классификация трафика
- IEEE 802.1p CoS

- Приоритет IP TOS/ DSCP / IP

- Номер порта IP TCP/UDP

- Типичное сетевое приложение

• Политика строгого приоритета и взвешенного циклического перебора (WRR) CoS
• Поддерживает QoS и управление пропускной способностью входа / выхода на каждом порту
• Управление дорожным движением на порту коммутатора
• Замечание DSCP

Многоадресная рассылка

• Поддерживает отслеживание IPv4 IGMP v1, v2 и v3
• Поддерживает отслеживание IPv6 MLD v1 и v2
• Поддержка режима запроса
• IPv4 IGMP отслеживание фильтрации портов
• IPv6 MLD отслеживание фильтрации портов
• MVR (многоадресная регистрация VLAN)

Безопасность

• Аутентификация
- Аутентификация доступа к сети на основе портов /MAC на основе стандарта IEEE 802.1X

- Встроенный клиент RADIUS для взаимодействия с серверами RADIUS

- Аутентификация доступа пользователей TACACS+ login

- Аутентификация доступа пользователей RADIUS/ TACACS+

• Контроль доступа горит
- Список управления доступом на основе IP (ACL)

- Список управления доступом на основе MAC

• Привязка MAC / IP-адреса источника
• Отслеживание DHCP для фильтрации сообщений DHCP, которым не доверяют
• Динамическая проверка ARP отбрасывает ARP-пакеты с недопустимой привязкой MAC-адреса к IP-адресу
• Защита IP-источника предотвращает атаки подмены IP-адресов
• Управление доступом по IP-адресу для предотвращения несанкционированного вторжения

Руководство

• Управление двойным стеком IPv4 и IPv6
• Интерфейсы управления коммутаторами
- Интерфейс командной строки консоли / Telnet

- Управление веб-коммутатором

- Управление коммутаторами SNMP v1 и v2c

- Безопасный доступ по SSH / SSL и SNMP v3
• Управление SNMP
- Четыре группы RMON (история, статистика, сигналы тревоги и события)

- Ловушка SNMP для уведомления о подключении и отключении интерфейса
• Управление IP-адресами IPv6 / NTP/DNS
• Встроенный клиент тривиального протокола передачи файлов (TFTP)
• BOOTP и DHCP для назначения IP-адреса
• Обслуживание системы
- Загрузка / загрузка прошивки через HTTP

- Кнопка сброса для перезагрузки системы или возврата к заводским настройкам по умолчанию

- Двойные изображения

• Реле DHCP
• Опция DHCP 82
• DHCP-сервер
• Управление уровнями привилегий пользователя
• Протокол сетевого времени (NTP)
• Диагностика сети
- Удаленный пинг ICMPv6/ICMPv4

- Технология диагностики кабелей обеспечивает механизм обнаружения и сообщения о потенциальных проблемах с прокладкой кабелей

- SFP-DDM (цифровой диагностический монитор)

• Удаленная сигнализация SMTP / системного журнала
• Системный журнал
• Утилита интеллектуального обнаружения PLANET для управления развертыванием

Технические характеристики

Комплект поставки
