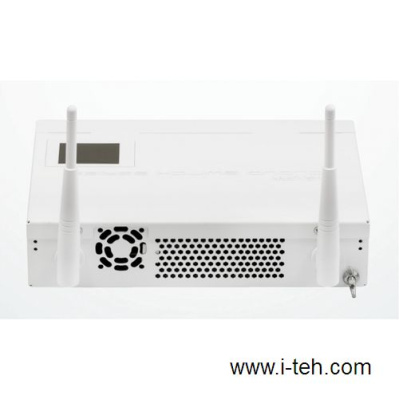

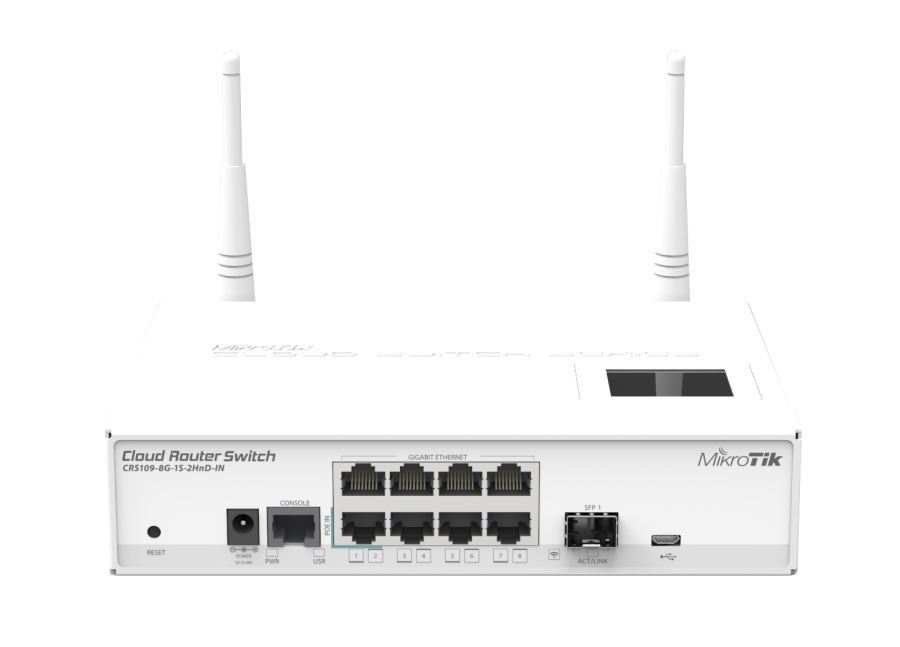

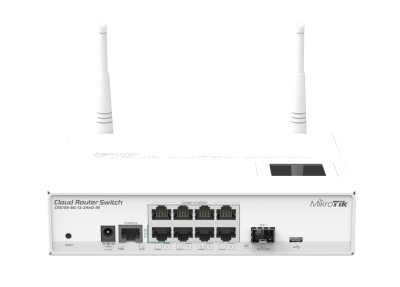

Описание MikroTik CRS109-8G-1S-2HnD-IN
MikroTik CRS109-8G-1S-2HnD-IN - Полноценный настольный коммутатор 3-го уровня на базе операционной системы RouterOS. Все опции для настройки коммутации доступны в специальном разделе меню (Switch). При необходимости можно программно удалить порты из коммутатора, чтобы использовать их для маршрутизации (в таком случае трафик пойдёт через процессор).
Коммутатор имеет восемь гигабитных Ethernet-портов и 2,4 ГГц радиомодуль. Устройство поддерживает диапазон питания от 10 до 57 В и совместимо со стандартами 802.3af/at.
Особенности MikroTik CRS109-8G-1S-2HnD-IN
- Полностью управляемый коммутатор 3-го уровня
- Возможность настройки портов как для работы в режиме коммутатора, так и в режиме маршрутизатора (можно часть в режиме коммутации, часть в режиме маршрутизации)
- На устройстве установлена полноценная операционная система RouterOS с лицензией пятого уровня
Технические характеристики
|
Процессор
|
Qualcomm Atheros AR9344-DC3A-R 600 МГц
|
|
ОЗУ
|
128 МБ RAM
|
|
ПЗУ
|
128 МБ NAND
|
|
Усиление
|
4 дБи
|
|
MIMO
|
2х2
|
|
Беспроводные стандарты
|
802.11b/g/n
|
|
Сетевой интерфейс
|
8x 10/100/1000 Мбит/с Ethernet (Auto MDI / MDI-X)
1x SFP (поддержка DDM)
|
|
Интерфейс управления
|
Последовательный консольный порт RJ45
|
|
Порты USB
|
1x microUSB, тип AB
|
|
Выходная мощность
|
До 20 дБм для РФ (до 30 дБм для других стран)
|
|
Дополнительно
|
Кнопка сброса, вентилятор на ЦП, бипер, датчики напряжения, силы тока и температуры, цветной ЖК-дисплей
|
|
Питание
|
8–57 В; 24 В, 0,8 A (блок питания в комплекте)
|
|
Вход PoE
|
10–57 В через Ether1 (802.3af/at или Passive PoE)
|
|
Максимальное энергопотребление
|
13 Вт
|
|
Размеры
|
200 x 145 x 45 мм
|
|
Температура окружающей среды рабочая
|
-35.. +65 °C (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
MikroTik RouterOS v6 Level 5
|
Спецификация радиомодуля
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность радиоприёмника
|
|
1 Мбит/с
|
29 дБм
|
-97 дБм
|
|
11 Мбит/с
|
28 дБм
|
-90 дБм
|
|
6 Мбит/с
|
30 дБм
|
-96 дБм
|
|
54 Мбит/с
|
25 дБм
|
-76 дБм
|
|
MCS0
|
30 дБм
|
-96 дБм
|
|
MCS7
|
23 дБм
|
-73 дБм
|
Результаты замера производительности коммутации
|
CRS109-8G-1S-2HnD-IN
|
|
|
Режим
|
Конфигурация
|
64 байт
|
512 байт
|
1518 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Коммутация
|
Внутренняя пропускная способность Layer 2
|
13 392,9
|
6 857,1
|
2 114,7
|
8 661,7
|
731,5
|
8 883,0
|
|
Коммутация
|
Совокупная пропускная способность Layer 2
|
13 392,9
|
13 714,3
|
2 114,7
|
17 323,3
|
731,5
|
17 765,9
|
|
Коммутация
|
Внутренняя пропускная способность Layer 1
|
13 392,9
|
9 000,0
|
2 114,7
|
9 000,0
|
731,5
|
9 000,0
|
|
Коммутация
|
Совокупная пропускная способность Layer 1
|
13 392,9
|
18 000,0
|
2 114,7
|
18 000,0
|
731,5
|
18 000,0
|
Результаты замера производительности процессора
|
CRS109-8G-1S-2HnD-IN
|
AR9344 тест через все порты 1G
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
81,0
|
983,7
|
232,0
|
950,3
|
296,6
|
138,0
|
|
Мост
|
25 правил фильтрации моста
|
81,0
|
983,7
|
86,0
|
352,3
|
87,6
|
44,9
|
|
Маршрутизация
|
отсутствует (fast path)
|
81,0
|
983,7
|
210,0
|
860,2
|
226,9
|
116,2
|
|
Маршрутизация
|
25 простых очередей
|
81,0
|
983,7
|
103,9
|
425,6
|
106,6
|
54,6
|
|
Маршрутизация
|
25 правил фильтрации IP
|
56,8
|
689,8
|
59,6
|
244,1
|
60,5
|
31,0
|
Сравнительная таблица
|
Модель
|
Коммутационный
чип
|
Процессор
|
Радиомодуль
|
Порт SFP+
|
Аппаратный ACL
|
Jumbo-кадр (байт)
|
|
CRS106-1C-5S
|
QCA-8511
|
400 МГц
|
-
|
-
|
+
|
9204
|
|
CRS112-8G-4S
|
QCA-8511
|
400 МГц
|
-
|
-
|
+
|
9204
|
|
CRS210-8G-2S+
|
QCA-8519
|
400 МГц
|
-
|
+
|
+
|
9204
|
|
CRS125-24G-1S-2HnD
|
QCA-8513L
|
600 МГц
|
+
|
-
|
-
|
4064
|
|
CRS109-8G-1S-2HnD
|
QCA-8513L
|
600 МГц
|
+
|
-
|
-
|
4064
|
Технические характеристики MikroTik CRS109-8G-1S-2HnD-IN
|
Линейка (по модельному ряду)
|
MikroTik CRS1хх
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
8 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
8 шт.
|
|
Количество портов SFP
|
1 шт.
|
|
Количество портов SFP+
|
0
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP
|
0
|
|
Количество портов QSFP+
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
1 шт.
|
|
Общее количество кабельных сетевых портов
|
8 шт.
|
|
Раздача PoE-питания
|
—
|
|
Мощность раздачи PoE на порт
|
—
|
|
Мощность раздачи PoE суммарно
|
—
|
|
Питание по PoE
|
Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at
|
|
Резервный блок питания
|
Нет
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Варианты монтажа
|
Настольный
|
|
Всепогодный корпус
|
Нет
|
|
Линейка (по производительности)
|
Средний
|
|
Мощность передатчика для России
|
20 дБм
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|

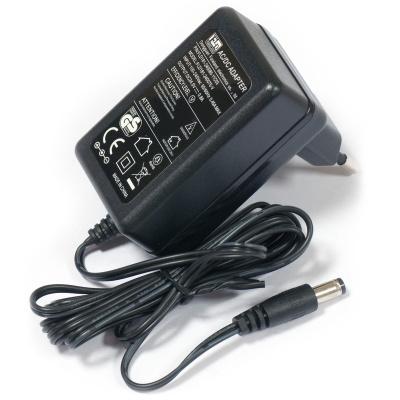

Блок питания 24 В, 0,8 А
|
1 шт.
|
|

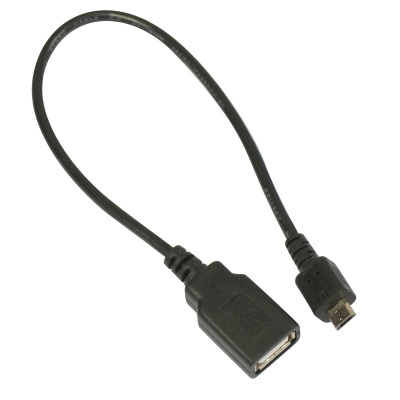

USB-переходник
|
1 шт.
|
-
