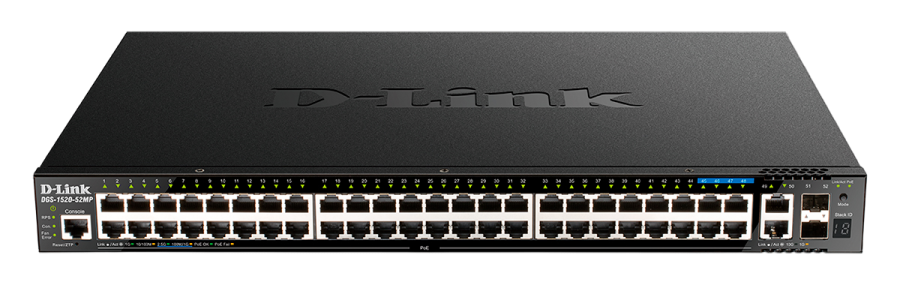

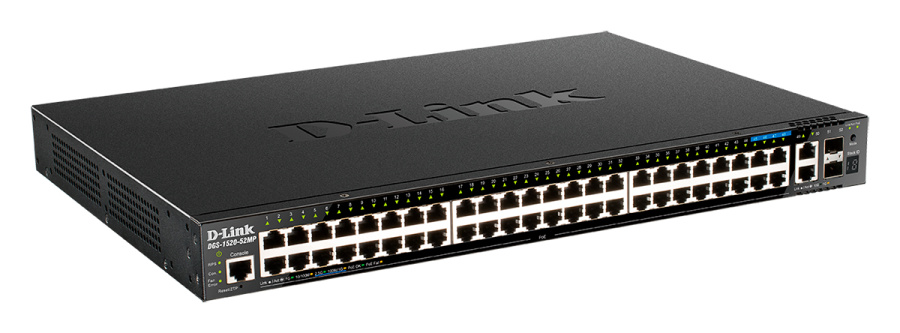

D-Link DGS-1520-52MP/A2A Управляемый PoE-коммутатор

Описание D-Link DGS-1520-52MP/A2A

D-Link DGS-1520-52MP/A2A  Управляемый стекируемый коммутатор DGS-1520-52MP уровня 3 предназначен для сетей предприятий малого и среднего бизнеса (SME/SMB). Устройство оснащено 44 портами 10/100/1000Base-T с поддержкой PoE, 4 портами 100/1000/2.5GBase-T с поддержкой PoE, а также 2 портами 10GBase-T и 2 портами 10GBase-X SFP+, используемыми для стекирования или uplink-соединения. Данный коммутатор с поддержкой РоЕ идеально подходит для клиентов, в сетях которых используются IP-телефоны, беспроводные точки доступа и сетевые камеры.

Порты 10GBase-T и SFP+ для стекирования или uplink-соединения
Порты 10GBase-T и SFP+ коммутатора DGS-1520-52MP позволяют пользователям объединить в физический стек до 8 устройств в линейной или кольцевой топологии, используя дополнительные пассивные кабели для прямого подключения или совместимые SFP+ трансиверы1. Также порты 10GBase-T и SFP+ могут использоваться для других целей, например для подключения коммутатора к более крупной сети. Пользователи могут легко осуществлять настройку и управление любым коммутатором серии DGS-1520 в одном стеке. Поддерживая полосу пропускания до 80 Гбит/с, коммутатор DGS-1520-52MP позволяет подключиться к серверам опорной сети, обеспечивая при этом высокую производительность.

Маршрутизация сетевого трафика
Коммутатор поддерживает статическую маршрутизацию, которая создает возможность для связи между различными группами пользователей в разных сегментах VLAN в сети. Устройство предоставляет возможность управлять маршрутизацией внутри локальной сети, что позволяет существенно сократить нагрузку на сетевой маршрутизатор, которому в таком случае можно поручить обработку исключительно внешней маршрутизации. Кроме того, коммутатор DGS-1520-52MP поддерживает протоколы RIP и OSPF.

Функции уровня 2
Коммутатор DGS-1520-52MP поддерживает полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree Protocol (STP) и Link Layer Discovery Protocol (LLDP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Auto Surveillance VLAN и Auto Voice VLAN
Коммутатор DGS-1520-52MP поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN, что делает его идеальным решением для развертывания систем видеонаблюдения и IP-телефонии. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для видеотрафика или голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN и Auto Voice VLAN обеспечивает стабильную работу видео- и VoIP-приложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети.

Сетевая безопасность
Для защиты коммутатора от вредоносного трафика в DGS-1520-52MP реализована функция D-Link Safeguard Engine. Устройство поддерживает управление доступом на основе MAC-адресов и Web-интерфейса (WAC), обеспечивая простоту развертывания сети и устраняя необходимость использования клиентского программного обеспечения. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Коммутатор DGS-1520-52MP также поддерживает функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Поддержка IPv6
Коммутатор поддерживает функционал IPv6, включая MLD Snooping, функции безопасности IPv6, IPv6 QoS, что способствует легкой интеграции оборудования в сети следующего поколения. Помимо этого, DGS-1520-52MP поддерживает функционал IPv4/v6 Dual Stack, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6.

Гибкость управления
DGS-1520-52MP поддерживает функцию Single IP Management (SIM), которая позволяет управлять виртуальным стеком из 32 устройств через один IP-адрес. Данная функция значительно упрощает управление как небольшими рабочими группами, так и телекоммуникационными центрами, одновременно позволяя масштабировать сеть и увеличивать пропускную способность в случае необходимости. Коммутатор DGS-1520-52MP поддерживает управление с помощью Web-интерфейса, что позволяет администраторам удаленно управлять сетью. DGS-1520-52MP также поддерживают управление при помощи интерфейса командной строки (CLI) и протокола SNMP, обеспечивая возможность централизованного управления в крупной сети. Кроме того, доступна возможность управления коммутатором через консольный порт, который обеспечивает доступ к устройству даже в случае потери соединения или перегрузки коммутатора вредоносным трафиком. Коммутатор DGS-1520-52MP поддерживает технологию Zero Touch Provisioning (ZTP), обеспечивающую автоматическую настройку основных сетевых параметров коммутатора простым нажатием кнопки. Данная функция применяется в территориально распределенных сетях и является полезной при необходимости подключения большого количества новых устройств. Zero Touch Provisioning (ZTP) существенно упрощает и ускоряет развертывание нового оборудования и сокращает сопутствующие расходы при размещении в филиалах.

Экономия электроэнергии
Благодаря технологии D-Link Green коммутатор DGS-1520-52MP позволяет экономить электроэнергию без ущерба для производительности и функциональных возможностей. Коммутатор определяет статус соединения для каждого порта и обеспечивает автоматический переход неактивных портов в спящий режим. DGS-1520-52MP также поддерживает стандарт IEEE 802.3az Energy-Efficient Ethernet (EEE), что позволяет автоматически уменьшить энергопотребление при небольшом объеме трафика.

Power over Ethernet
48 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 370 Вт (740 Вт при использовании внешнего источника питания DPS-7002), что позволяет пользователям подключать к DGS-1520-52MP устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

Технические характеристики

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ
Процессор	1,25 ГГц
Оперативная память	512 МБ
Flash-память	64 МБ
ИНТЕРФЕЙСЫ
Порты	44 порта 10/100/1000Base-T с поддержкой PoE, 4 порта 100/1000/2.5GBase-T с поддержкой PoE, 2 порта 10GBase-T, 2 порта 10GBase-X SFP+, консольный порт RJ-45
ИНДИКАТОРЫ
Индикаторы	Power, RPS, Console, Fan Error, Link/Activity/Speed Mode, PoE Mode, Link/Activity/Speed (на порт), PoE OK/PoE Fail (на порт с PoE), Stack ID
КНОПКИ
Кнопки	Reset/ZTP, Mode
СЕТЕВЫЕ КАБЕЛИ
Сетевые кабели	UTP категории 5, 5e (макс. 100 м), EIA/TIA-568 100-ом STP (макс. 100 м)
ПИТАНИЕ

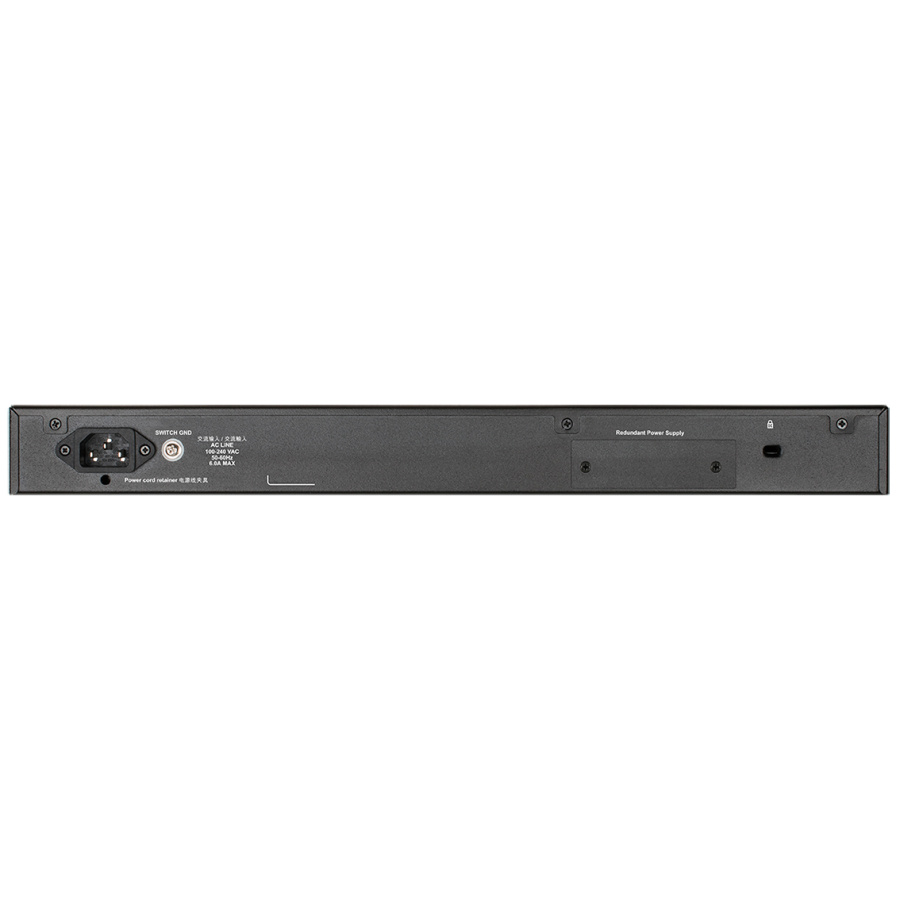

Разъем питания	Разъем для подключения питания (переменный ток), разъем для резервного источника питания DPS-7001
ПРОИЗВОДИТЕЛЬНОСТЬ
Коммутационная матрица	188 Гбит/с
Метод коммутации	Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов	139,88 Mpps
Размер таблицы MAC-адресов	До 16 384 записей
Статические MAC-адреса	До 512 записей
Буфер пакетов	4 МБ
Jumbo-фрейм	До 12 288 байт
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Стандарты и функции	IEEE 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab 1000Base-T, 802.3bz 2.5GBase-T, 802.3an 10GBase-T, 802.3z 1000Base-X, 802.3ae 10GBase-X, 802.3az EEE, управление потоком 802.3x, автоопределение MDI/MDIX
Дуплексный режим	Полу-/полный дуплекс для 10/100 Мбит/с, полный дуплекс для 1000 Мбит/с
Стекирование	Виртуальное (D-Link SIM, до 32 устройств), физическое (10GBase-T/SFP+, кольцевая/линейная топология, до 80 Гбит/с, до 8 устройств)
Функции уровня 2	Управление потоком (802.3x, HOL), Link Aggregation (802.1AX, 802.3ad, до 32 групп/8 портов), STP (802.1D, 802.1w, 802.1s), фильтрация BPDU, Root Guard, Loop Guard, Loopback Detection, зеркалирование портов, потоков, VLAN, RSPAN, L2 Protocol Tunneling, ERPS v1/v2
Многоадресная рассылка уровня 2	IGMP Snooping (v1/v2/v3, 512 групп, Fast Leave, 64 стат. группы, Querier, Report Suppression), MLD Snooping (v1/v2, 256 групп, Fast Leave, 64 стат. группы, Querier, Proxy Reporting)
VLAN	До 4K групп, GVRP, Q-in-Q, 802.1Q, Auto Surveillance VLAN, VLAN на основе портов, протоколов, MAC, подсетей, VLAN translation, Multicast VLAN, Asymmetric VLAN, Private VLAN, VLAN Trunking, Super VLAN
Качество обслуживания (QoS)	802.1p, 8 очередей, Strict Priority, WRR, WDRR, WRED, 802.1Qbb PFC (10G), CoS, управление полосой пропускания, три цвета маркировки (CIR/PIR, trTCM, srTCM)
Функции уровня 3	IPv4 ARP (8192, 256 стат.), IPv6 ND (4096, 128 стат.), 16 IP-интерфейсов, Gratuitous ARP, Loopback, Proxy ARP, VRRP v2/v3, IP Helper
Маршрутизация уровня 3	1024 записи IPv4/IPv6, 4096 записей коммутации, статическая маршрутизация (512 IPv4, 256 IPv6), ECMP, WCMP, PBR, Null Route, Route Preference, Route Redistribution, RIPv1/v2/ng, OSPF v2/v3
Многоадресная рассылка уровня 3	IGMP v1/v2/v3, IGMP Proxy, MLD v1/v2, MLD Proxy, DVMRP v3, PIM-SDM/SM/DM/SSM
Списки управления доступом (ACL)	ACL на основе 802.1p, VID, MAC, Ether Type, LLC, VLAN, IP, DSCP, ToS, протоколов, портов TCP/UDP, IPv6, до 1536 входящих, 512 исходящих, 2048 VLAN
Безопасность	Port Security (до 64 MAC/порт), защита от штормов, Safeguard Engine, DHCP/IPv6 Snooping, DAI, DHCPv6/RA Guard, IPv6 ND Inspection, ARP Spoofing (64 записи), URPF, сегментация трафика, SSL (TLS 1.0/1.1/1.2), SSH v2, защита от атак BPDU/DoS
AAA	Guest VLAN, 802.1X, WAC, MAC-аутентификация, RADIUS/TACACS+, Authentication Database Failover, Compound Authentication, Trusted Host, RADIUS/TACACS+ Accounting
OAM	Диагностика кабеля, DDM
Управление	Web-интерфейс (IPv4/IPv6, SSL), CLI, Telnet, TFTP, DNS, SFTP, SNMP v1/v2c/v3, SNMP Traps, системный журнал, sFlow, RMON v1/v2, LLDP/LLDP-MED, BootP/DHCP, DHCP Auto-Configuration, DDP, SNTP, NTPv3/v4, DHCP-сервер, логирование, SMTP, DHCPv6 PD, Ping/Traceroute, NLB, PD Alive, ZTP
Технология Green	EEE, экономия за счет статуса соединения, выключения индикаторов/портов, спящего режима, PoE по расписанию
POE
Стандарт PoE	IEEE 802.3af, 802.3at
Порты с поддержкой PoE	Порты 1-48
Бюджет мощности PoE	370 Вт (740 Вт с DPS-700, макс. 30 Вт/порт)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Питание на входе	100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность	459,5 Вт (PoE вкл.), 66,3 Вт (PoE выкл.)
Потребляемая мощность в режиме ожидания	39,8 Вт (100 В), 40,7 Вт (240 В)
Тепловыделение	1635,1 БТЕ/час
MTBF	328 174 часов
Уровень шума	56,7 дБ (высокая скорость вентилятора), 44,2 дБ (низкая скорость)
Система вентиляции	4 вентилятора
Температура	Рабочая: от -5 до 50 °C, хранения: от -40 до 70 °C
Влажность	Эксплуатация: 10-95% без конденсата, хранение: 5-95% без конденсата
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Размеры (Д x Ш x В)	441 x 308,5 x 44 мм
Вес	4,8 кг

Комплект поставки

Коммутатор DGS-1520-52MP	1 шт
Кабель питания	1 шт
Фиксатор для кабеля питания	1 шт
Консольный кабель (RJ-45 + RS-232)	1 шт
Крепежные кронштейны (19")	2 шт
Резиновые ножки	4 шт
Комплект для монтажа	1 компл
Краткое руководство по установке	1 шт
