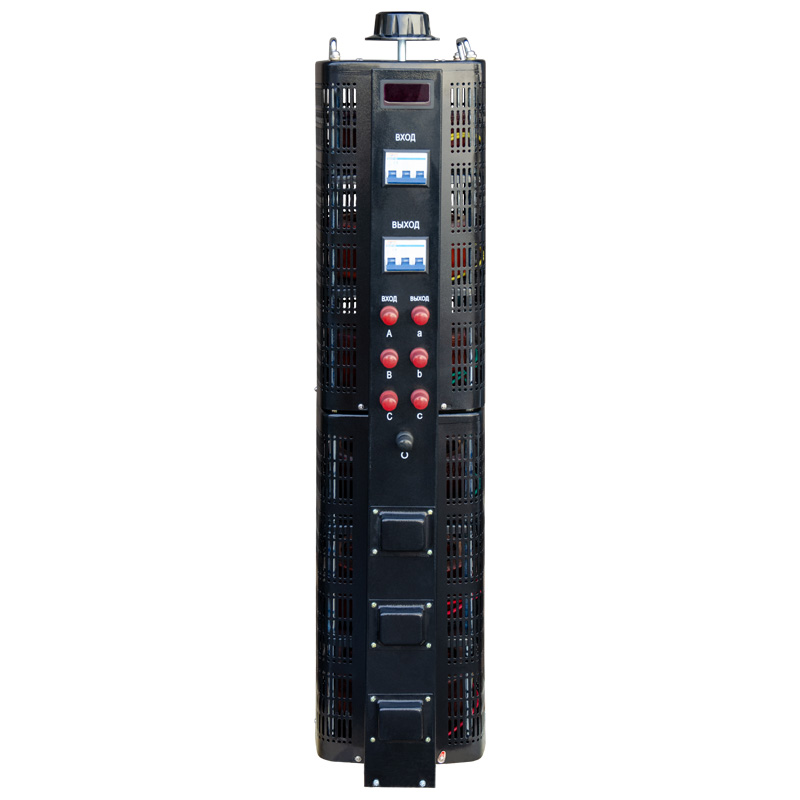

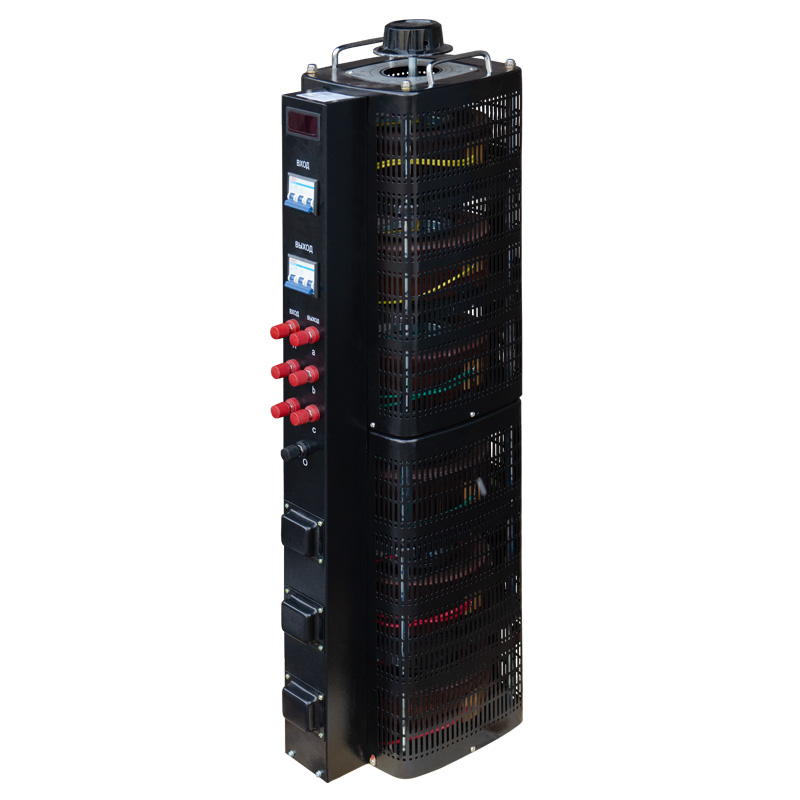

ЭНЕРГИЯ Black Series 3Ф TSGC2-30 (0-300В) (Е0102-0205) ЛАТР

Описание ЭНЕРГИЯ Black Series 3Ф TSGC2-30

ЭНЕРГИЯ Black Series 3Ф TSGC2-30 - Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 300В под нагрузкой без разрыва цепи в трехфазной сети 380В 50Гц. Эксплуатация изделия допускается только квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этих целей требуется другое оборудование.

Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта - угольной щетки.При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.

ВНИМАНИЕ! Перед использованием изделия внимательно ознакомьтесь с данным руководством по эксплуатации. Предприятие-изготовитель гарантирует стабильную работу изделия при условии соблюдения всех требований, указанных в данной инструкции. В вязи с тем, что прибор имеет широкую область применения, пользователь обязан самостоятельно провести оценку применимости ЛАТРа к выполнению необходимых задач.

Применение

• на производствах, где требуется регулирование напряжение
• как дополнительное устройство к транзисторным самописцам, станкам
• в научных лабораториях
• на производствах, занимающихся проектированием и наладкой ТВ и другой бытовой техники
• при испытаниях плавких предохранителей, регулировании реле, автоматов, ограничителей тока и др.
• в нефтяной промышленности
• во всех случаях, где требуется нестандартное напряжение.

Условия эксплуатации

• окружающая среда невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных паров и газов в концентрации, разрушающей металлы и изоляцию
• атмосферное давление от 86 до 106,5 кПа
• диапазон температуры окружающей среды от 0ºС до +40ºС
• относительная влажность - не более 80%

Особенности ЭНЕРГИЯ Black Series 3Ф TSGC2-30

• Легкость и простота в эксплуатации
• Наличие защиты от перегрузки и коротких замыканий
• Цифровая индикация величины выходного напряжения


Технические характеристики

Комплект поставки
