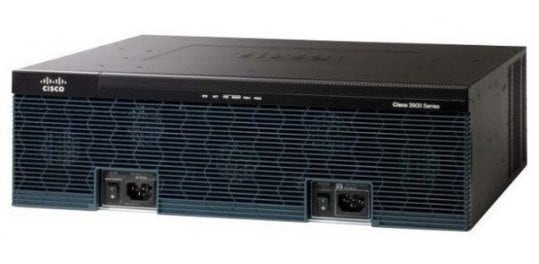

Cisco 3945E Маршрутизатор CISCO3945E/K9

<h2>Описание Cisco 3945E</h2>
<p><strong>Cisco 3945E</strong> — серия маршрутизаторов с интеграцией сервисов, разработанная на основании 25-летнего опыта Cisco в области инноваций и создания передовых решений. Архитектура новых платформ обеспечивает поддержку следующего этапа развития филиалов организаций, перенося мультимедийные средства совместной работы и средства виртуализации на уровень филиала и позволяя существенно сократить операционные издержки. Платформы на базе маршрутизаторов Cisco ISR второго поколения позволяют решать не только сегодняшние задачи, но и те задачи, которые возникнут в будущем, поскольку в них используются многоядерные процессоры, поддерживаются высокопроизводительные сигнальные процессоры (DSP) для расширения перспективных возможностей передачи видео, используются мощные сервисные модули с повышенной доступностью, средства коммутации Gigabit Ethernet с поддержкой расширенной спецификации POE, а также новые возможности управления и мониторинга потребления энергии. Кроме того, новый универсальный образ операционной системы Cisco IOS® и модуль Services Ready Engine позволяют разделить развертывание оборудования и программного обеспечения, тем самым обеспечивая надежную технологическую основу, способную быстро адаптироваться к постоянно изменяющимся требованиям к сети. В целом маршрутизаторы Cisco серии 3900 обеспечивают беспрецедентное снижение совокупной стоимости владения (TCO) и высочайший уровень гибкости сети, которые поддерживаются интеллектуальными средствами интеграции лучших в отрасли средств обеспечения безопасности, системы унифицированных коммуникаций, технологий создания беспроводных сетей и прикладных сервисов.</p>
<p><strong>Организация беспроводной сети</strong></p>
<p>Поддерживая архитектуру унифицированной беспроводной сети Cisco, маршрутизаторы Cisco ISR обеспечивают возможность развертывания защищенных управляемых WLAN, оптимизированных для удаленных площадок и филиалов и поддерживающих средства для обеспечения быстрой безопасной мобильности, механизмы отказоустойчивой аутентификации и упрощенные средства управления. Модуль контроллера WLAN в составе маршрутизатора Cisco серии 3900 позволяет малым и средним предприятиям и филиалам корпораций осуществить экономически эффективное развертывание и управление защищенными WLAN. Контроллеры WLAN Cisco работают совместно с управляемыми точками доступа Cisco и с системой управления Cisco Wireless Control System (WCS) для того, чтобы обеспечить функции WLAN по всей системе и управлять 6, 12 или 25 точками доступа. Будучи компонентами архитектуры унифицированной беспроводной сети Cisco (CUWA), контроллеры беспроводной сети Cisco обеспечивают сетевым администраторам функции визуализации, а также эффективного и надежного управления сетями WLAN и сервисами мобильности бизнес-класса. К ним относятся расширенные сервисы безопасности, голосовой связи, гостевого доступа и определения местоположения.</p>
<p><strong>Беспроводные глобальные сети</strong></p>
<p>Разработанные Cisco модули подключения к беспроводным WAN (WWAN) третьего поколения (3G) объединяют функции традиционных корпоративных маршрутизаторов (удаленное управление, расширенные IP-сервисы, например, VoIP и средства обеспечения безопасности) с возможностями мобильного доступа к сетям 3G WAN. Используя высокоскоростные беспроводные сети 3G, маршрутизаторы могут заменить или дополнить существующую инфраструктуру подключений, например, телефонные линии, Frame Relay и ISDN. Решения Cisco в области 3G поддерживают стандарты 3G HSPA и EVDO, тем самым, обеспечивая резервирование подключения WAN с использованием действительно различных каналов и возможность быстрого развертывания основного подключения к WAN. </p>
<p><strong>Интегрированные средства коммутации LAN</strong></p>
<p>Маршрутизаторы Cisco ISR серии 3900 (модели Cisco 3925 и Cisco 3945) поддерживают новые сервисные модули EtherSwitch®, которые существенно расширяют возможности интеграции лучшей в отрасли коммутации второго и третьего уровней с набором функций, идентичных тем, что представлены в коммутаторах серий Cisco Catalyst 2960 и Catalyst 3750-E, и возможностью осуществлять коммутацию и маршрутизацию со скоростью локальной сети.</p>
<p>Новые сервисные модули Cisco Enhanced EtherSwitch используют преимущества расширенных возможностей питания маршрутизаторов Cisco серии 3900. Кроме того, модули Cisco Enhanced EtherSwitch поддерживают новейшие инициативы Cisco в области энергосбережения: Cisco EnergyWise, Cisco Enhanced Power over Ethernet (ePoE), мониторинг питания PoE на уровне порта и усиление питания PoE с помощью RPS. Данные технологии позволят удовлетворить возросшие требования к энергоснабжению оконечного оборудования, не повышая общее энергопотребление филиала.</p>
<p><strong>Сервисы приложений</strong></p>
<p>По мере того, как организации продолжают централизовать и консолидировать ИТ-инфраструктуру своих филиалов для снижения стоимости и сложности содержания филиалов, они начинают сталкиваться со сложностями обеспечения адекватного качества обслуживания пользователей, поддержания постоянной доступности приложений и предоставления доступа к используемым в работе компании приложениям из той точки мира и в то время, откуда и когда это необходимо. Для решения этих проблем маршрутизаторы Cisco серии 3900 поддерживают возможность запуска на полностью интегрируемом в маршрутизатор модуле Cisco Services Ready Engine (SRE) прикладного ПО Cisco и сторонних производителей, а также пользовательских приложений. Данный модуль имеет собственный процессор, сетевой интерфейс и оперативную память, функционирующие независимо от ресурсов маршрутизатора, что позволяет обеспечить максимальную производительность маршрутизации и приложений при одновременном снижении требований к занимаемым площадям, снижении энергопотребления и консолидации управления.</p>
<p><strong>Ускорение работы приложений</strong></p>
<p>Маршрутизаторы Cisco серии 3900 органично сочетают лучшие в отрасли средства информационной безопасности, управления и контроля трафика на основе IOS с решениями Cisco по ускорению работы приложений. Такие функции ПО Cisco IOS, как NBAR, IP SLA и Netflow обеспечивают контроль и мониторинг повторяющихся шаблонов трафика, а также производительности приложений. Одновременно с этим функции IOS QoS, ACLs и PfR интеллектуально управляют трафиком с целью оптимизации качества обслуживания пользователей и повышения эффективности работы сотрудников. В дальнейшем качество обслуживания пользователей может быть улучшено посредством развертывания сетевого модуля Cisco WAAS, который может быть использован для безопасной реализации более передовых методик оптимизации работы приложений в глобальной сети, таких как оптимизация TCP-трафика, кэширование, сжатие и ускорение работы приложений. В  сочетании с сетевыми модулями Cisco WAAS маршрутизаторы Cisco с интеграцией сервисов обеспечивают оптимальную производительность приложений, которыми пользователи филиала пользуются для доступа к информации из центрального ЦОД. Решение позволяет объединить дорогостоящую инфраструктуру серверов, систем хранения данных и системы резервного копирования в ЦОД, одновременно поддерживая качество обслуживания удаленных пользователей на уровне локальных сетей.</p>
<p><strong>Cisco Services Ready Engine</strong></p>
<p>Решение Cisco Services Ready Engine доступно в форм-факторе внутреннего сервисного модуля (ISM) и сервисного модуля (SM). Аппаратное обеспечение внутреннего сервисного модуля позволяет обеспечить семикратный рост производительности по сравнению с модулями AIM предыдущего поколения; помимо этого, модуль оборудован процессором x86. Также модули SRE поддерживают систему хранения данных емкостью до 1 Тбайт, конфигурации RAID, аппаратные средства поддержки виртуализации и различные варианты криптографической защиты. Модуль Cisco SRE обеспечивает на платформах Cisco ISR серии 3900 предоставление доступа к приложениям для филиалов по запросу, что позволяет развертывать необходимые приложения в нужное время и в нужной точке сети. Разделение оборудования и программного обеспечения, реализованное в рамках модели развертывания "под ключ", позволяет выделять ресурсы для функционирования приложений на модуле как непосредственно в момент его установки, так и впоследствии — удаленно и в любое время. Поддерживаемые решения включают Cisco Wide Area Application Services (WAAS), Cisco Application Extension Platform (AXP), контроллер WLAN Cisco (WLC) систему видеонаблюдения Cisco и другие приложения, находящиеся на стадии разработки. Модуль Service Ready Engine позволяет организациям различных размеров обеспечить готовность своих сетей к завтрашнему дню, позволяя быстро развертывать новые приложения для филиалов без необходимости установки нового оборудования, что снижает стоимость распространения сервисов для филиалов.</p>
<p><strong>Управление маршрутизаторами с интеграцией сервисов</strong></p>
<p>Приложения для сетевого управления являются инструментарием снижения операционных издержек (OPEX), одновременно повышающим доступность сети при помощи упрощения и автоматизации множества ежедневных задач, связанных с управлением комплексными сетями. Поддержка с момента ввода устройства в эксплуатацию обеспечивает немедленную помощь в администрировании маршрутизатора с интеграцией сервисов, а также быстрое и простое развертывание, мониторинг и устранение неполадок приложений Cisco и сторонних производителей. Для достижения целевых показателей производительности и операционных издержек организации полагаются на приложения сетевого управления, разработанные Cisco, сторонними поставщиками или самостоятельно. Поддержка таких приложений является встроенной функцией управления, доступной на каждом ISR. Новые ISR продолжают традицию интеграции широкого и всестороннего набора функций администрирования непосредственно в устройство. Такие функции, как IPSLA, EEM и Netflow, позволяют контролировать работу системы в любое время. Данные функции совместно с поддержкой SNMP и SYSLOG обеспечивают решение задач администрирования в организации.<span> </span></p>
<p></p>
<h3>Технические характеристики</h3>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td colspan="2" bgcolor="#F2F1F0">ОСНОВНЫЕ ХАРАКТЕРИСТИКИ</td>
</tr>
<tr>
<td>Гарантия</td>
<td>12 мес</td>
</tr>
<tr><td>Тип</td><td> Маршрутизатор (роутер) </td></tr><tr><td>Модель</td><td>CISCO3945E/K9</td></tr><tr><td>Процессор</td><td>SPE250</td></tr><tr><td>RAM</td><td>1 ГБ</td></tr><tr><td>Флеш память</td><td>256 МБ</td></tr><tr><td>Технология соединения</td><td>Проводная</td></tr><tr><td>Протокол передачи данных</td><td> Ethernet, Fast Ethernet, Gigabit Ethernet </td></tr><tr><td>Удаленное управление</td><td>RMON, SNMP</td></tr><tr><td>Индикаторы</td><td> Питание, статус соединения </td></tr><tr><td>Протоколы маршрутизации</td><td> BGP, GRE, OSPF, DVMRP, EIGRP, IS-IS, IGMPv3, PIM-SM, PIM-SSM, статическая IPv4 и IPv6 маршрутизация, PBR </td></tr><tr><td>Особенности конфигурации</td><td> Поддерживает: , IPv6, MPLS, Syslog, QoS, DM, WRED, CBWFQ; Установлены: фильтрация контента, фаевол </td></tr><tr><td>Соответствие стандартам</td><td> IEEE 802.3, IEEE 802.1Q, IEEE 802.1ag, IEEE 802.1ah </td></tr><tr><td>Слоты расширения (всего/свободных)</td><td> 3/3 слота для EHWIC модулей; 3/3 слота для модулей; 2/1 слота для карт CompactFlash; 1/1 слот расширения; 2/2 слота для SFP (mini-GBIC) модулей; 4/4 слота для сервисных модулей (SM) </td></tr><tr><td>Интерфейсы</td><td> 4 сетевых Ethernet порта 10Base-T/100Base-TX/1000Base-T - разъем RJ-45; 1 консольный порт управления - разъем RJ-45; 1 консольный порт управления - разъем мини USB тип B; 1 последовательный вспомогательный порт - разъем RJ-45; 2 порта для Hi-Speed USB - разъем 4-пин USB типа A </td></tr><tr><td>Соответствие стандартам</td><td> CS-03, EN55024, CISPR 24, EN300-386, EN50082-1, EN 60950-1, UL 60950-1, IEC 60950-1, AS/NZS 60950-1, BSMI CNS 13438, EN55022 Class A, CISPR 22 Class A, ICES-003 Class A, CAN/CSA-E60065-00, FCC CFR47 Part 15, AS/NZ 3548 Class A, CSA C22.2 No. 60065 </td></tr><tr><td>ОС</td><td> Cisco IOS IP Base </td></tr><tr><td>Источник питания</td><td> Внутренний блок питания с поддержкой PoE; 100 - 240 В; 47 - 63 Гц; 7.1/ 3.0 A </td></tr><tr><td>Питание</td><td> Типичная мощность: 105 Вт; максимальная мощность: 520 - 540 Вт </td></tr><tr><td>Форм-фактор</td><td> Внешний. Занимает 3 юнита </td></tr><tr><td>Монтаж</td><td> В комплекте поставки есть монтажный набор на 19 дюймов </td></tr><tr><td>Температура</td><td> Рабочая: от 0 до 40 ºС; Хранение: от -40 до 70 ºC </td></tr><tr><td>Влажность</td><td> От 5 до 95% (без конденсата) </td></tr><tr><td>Габариты</td><td> 133x438x476 мм </td></tr><tr><td>Вес</td><td>27.2 кг</td></tr>
</tbody>
</table>
<p></p>
<h3>Комплект поставки</h3>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>Маршрутизатор </td>
<td>1 шт.</td>
</tr>

<tr>
<td>Блок питания</td>
<td>1 шт.</td>
</tr>
<tr>
<td>Руководство пользователя</td>
<td>1 шт.</td>
</tr>
</tbody>
</table>
