Описание GIGABYTE R283-Z91-ACD1
GIGABYTE R283-Z91-ACD1 — двухпроцессорная серверная платформа форм-фактора 2U на базе системной платы GIGABYTE MZ93-FS0, предназначенная для установки процессоров AMD EPYC серий 9005 и 9004 с разъемом SP5. Платформа располагает 24 слотами DDR5 RDIMM с 12-канальной архитектурой памяти на процессор, дисковой подсистемой с 12 фронтальными отсеками 3,5"/2,5", двумя задними отсеками 2,5" и тремя внутренними разъемами M.2. Для расширения предусмотрены шесть слотов PCIe Gen5 и два разъема OCP NIC 3.0. Сетевые возможности включают два порта Gigabit Ethernet и выделенный порт управления. Удаленное администрирование реализовано на базе контроллера ASPEED AST2600 и GIGABYTE Management Console. Платформа оснащена резервируемыми блоками питания мощностью 1600 Вт с сертификацией 80 PLUS Platinum.
Особенности GIGABYTE R283-Z91-ACD1
- Стоечная двухпроцессорная платформа форм-фактора 2U

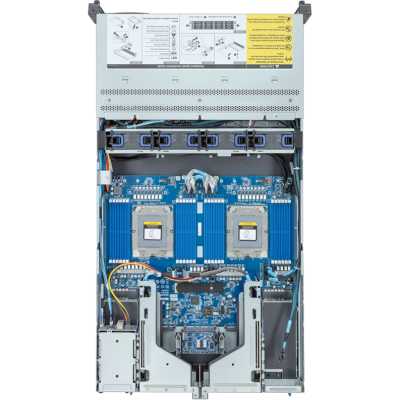

- Системная плата GIGABYTE MZ93-FS0
- Два процессорных разъема SP5 LGA 6096
- Поддержка процессоров AMD EPYC серий 9005 и 9004
- 24 слота DDR5 RDIMM с 12 каналами памяти на процессор
- До 6400 MT/s с процессорами AMD EPYC 9005 и до 4800 MT/s с AMD EPYC 9004

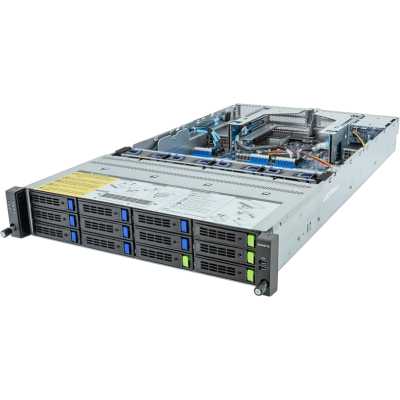

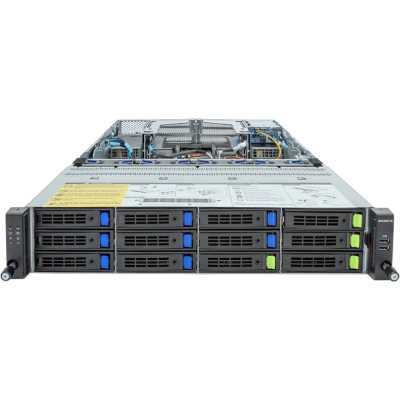

- 12 фронтальных горячезаменяемых отсеков 3,5"/2,5"
- Четыре фронтальных отсека поддерживают Gen4 NVMe/SATA/SAS, восемь — SATA/SAS

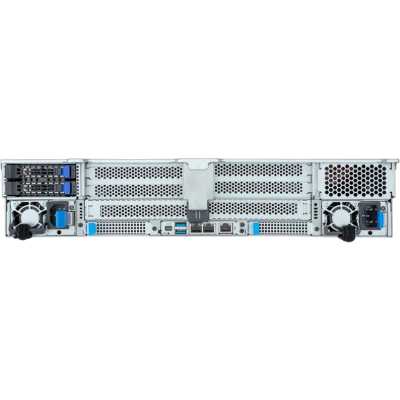

- Два задних горячезаменяемых отсека 2,5" SATA/SAS
- Встроенный SAS-экспандер 12 Гбит/с
- Три внутренних разъема M.2 PCIe Gen3
- Шесть слотов расширения FHHL PCIe Gen5
- Два разъема OCP NIC 3.0 PCIe Gen5 x16
- Два сетевых порта 1 Гбит/с на контроллере Intel I350-AM2
- Выделенный Gigabit Ethernet-порт удаленного управления
- BMC-контроллер ASPEED AST2600 с поддержкой удаленного KVM
- Четыре высокопроизводительных системных вентилятора 80×80×38 мм
- Два резервируемых блока питания 1600 Вт 80 PLUS Platinum
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Серверная платформа
|
|
Модель
|
R283-Z91
|
|
Исполнение
|
Rack
|
|
Форм-фактор
|
2U
|
|
Системная плата
|
GIGABYTE MZ93-FS0
|
|
Чипсет
|
System on Chip
|
|
ПРОЦЕССОР
|
|
Поддерживаемые процессоры
|
AMD EPYC 9005 / 9004 Series
|
|
Количество процессорных разъемов
|
2
|
|
Процессорный разъем
|
SP5, LGA 6096
|
|
Максимальный cTDP процессора
|
400 Вт
|
|
ОПЕРАТИВНАЯ ПАМЯТЬ
|
|
Тип памяти
|
DDR5 RDIMM
|
|
Количество слотов DIMM
|
24
|
|
Количество каналов памяти
|
12 каналов на процессор
|
|
Скорость памяти с AMD EPYC 9005
|
До 6400 MT/s
|
|
Скорость памяти с AMD EPYC 9004
|
До 4800 MT/s
|
|
ДИСКОВАЯ ПОДСИСТЕМА
|
|
Фронтальные отсеки
|
12 × 3,5"/2,5" Hot-Swap
|
|
Фронтальные отсеки NVMe/SATA/SAS
|
4 × 3,5"/2,5" Gen4 NVMe/SATA/SAS Hot-Swap
|
|
Фронтальные отсеки SATA/SAS
|
8 × 3,5"/2,5" SATA/SAS Hot-Swap
|
|
Задние отсеки
|
2 × 2,5" SATA/SAS Hot-Swap
|
|
SAS-экспандер
|
Broadcom SAS35x24R, 12 Гбит/с
|
|
Разъемы M.2 PCIe Gen3 x4
|
2
|
|
Разъем M.2 PCIe Gen3 x2
|
1
|
|
Поддерживаемые форматы M.2
|
2280 / 22110
|
|
RAID
|
Через дополнительный RAID-контроллер
|
|
СЛОТЫ РАСШИРЕНИЯ
|
|
FHHL PCIe Gen5 x16
|
4
|
|
FHHL PCIe Gen5 x8
|
2
|
|
OCP NIC 3.0 PCIe Gen5 x16
|
2
|
|
СЕТЕВЫЕ ИНТЕРФЕЙСЫ
|
|
Сетевой контроллер
|
Intel I350-AM2
|
|
Сетевые порты
|
2 × 1GbE RJ-45
|
|
Поддержка NCSI
|
Есть
|
|
Порт управления
|
1 × 10/100/1000 Мбит/с RJ-45
|
|
УДАЛЕННОЕ УПРАВЛЕНИЕ
|
|
BMC-контроллер
|
ASPEED AST2600
|
|
Интерфейс управления
|
GIGABYTE Management Console
|
|
Удаленная консоль
|
HTML5 KVM
|
|
Мониторинг
|
Напряжение, температура, скорость вентиляторов, состояние процессоров
|
|
Удаленное управление питанием
|
Поддерживается
|
|
Удаленное обновление BIOS/BMC/CPLD
|
Поддерживается
|
|
ИНТЕРФЕЙСЫ
|
|
Фронтальные USB
|
2 × USB 3.2 Gen 1 Type-A
|
|
Задние USB
|
2 × USB 3.2 Gen 1 Type-A
|
|
Видеовыход
|
1 × Mini DisplayPort
|
|
Задние сетевые разъемы
|
2 × RJ-45
|
|
Разъем управления
|
1 × MLAN RJ-45
|
|
TPM
|
Разъем SPI для опционального TPM 2.0
|
|
ОХЛАЖДЕНИЕ
|
|
Системные вентиляторы
|
4 × 80×80×38 мм
|
|
Максимальная скорость вентиляторов
|
18300 об/мин
|
|
ПИТАНИЕ
|
|
Количество блоков питания
|
2
|
|
Мощность блока питания
|
1600 Вт
|
|
Резервирование блоков питания
|
Есть
|
|
Сертификация эффективности
|
80 PLUS Platinum
|
|
Входное напряжение переменного тока
|
100–240 В
|
|
Частота сети
|
50/60 Гц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
10–35 °C
|
|
Рабочая влажность
|
8–80%, без конденсации
|
|
Температура хранения
|
−40–60 °C
|
|
Влажность при хранении
|
20–95%, без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
438×87×815 мм
|
|
Габариты упаковки
|
1082×685×314 мм
|
|
Вес
|
31,47 кг
|
|
Вес упаковки
|
32 кг
|
Комплект поставки
|
Серверная платформа GIGABYTE R283-Z91-ACD1
|
1 шт.
|
|
Радиатор процессора
|
2 шт.
|
|
Кабель Mini DisplayPort — D-Sub
|
1 шт.
|
|
Комплект двухсекционных направляющих
|
1 комплект
|
