Описание GIGABYTE R183-Z94-ACD1 Серверная платформа

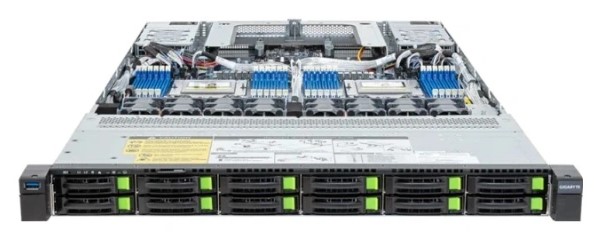

GIGABYTE R183-Z94-ACD1 — двухпроцессорная серверная платформа форм-фактора 1U на базе системной платы MZ93-FS1, рассчитанная на процессоры AMD EPYC 9005 и AMD EPYC 9004 с разъемом SP5. Платформа оснащена 24 слотами DDR5 RDIMM с 12-канальной архитектурой памяти на каждый процессор и двенадцатью фронтальными отсеками 2,5" с горячей заменой и поддержкой PCIe Gen5 NVMe, SATA и SAS-4. Для расширения предусмотрены два слота PCIe Gen5 x16 FHHL и два слота OCP NIC 3.0 PCIe Gen5 x16. Сервер оборудован двумя сетевыми портами Gigabit Ethernet, отдельным портом управления, контроллером ASPEED AST2600 и двумя резервируемыми блоками питания мощностью 1600 Вт с сертификацией 80 PLUS Platinum.
Особенности GIGABYTE R183-Z94-ACD1 Серверная платформа
- Два процессорных разъема SP5 для AMD EPYC 9005 и AMD EPYC 9004
- 24 слота DDR5 RDIMM с 12-канальной архитектурой памяти на процессор
- Поддержка памяти DDR5 со скоростью до 6400 MT/s с процессорами AMD EPYC 9005
- 12 отсеков 2,5" с горячей заменой и поддержкой PCIe Gen5 NVMe, SATA и SAS-4
- Три внутренних слота M.2 для накопителей
- Два слота PCIe Gen5 x16 FHHL
- Два слота OCP NIC 3.0 PCIe Gen5 x16
- Два встроенных сетевых порта 1 Гбит/с на базе Intel I350-AM2
- Контроллер удаленного управления ASPEED AST2600
- Два резервируемых блока питания 1600 Вт 80 PLUS Platinum
- Стоечное исполнение высотой 1U
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Серверная платформа
|
|
Бренд
|
GIGABYTE
|
|
Модель
|
R183-Z94
|
|
Артикул
|
R183-Z94-ACD1
|
|
Код заказа
|
6NR183Z94DR000ACD1
|
|
Форм-фактор
|
1U
|
|
Системная плата
|
MZ93-FS1
|
|
Чипсет
|
System on Chip
|
|
ПРОЦЕССОР
|
|
Поддерживаемые процессоры
|
AMD EPYC 9005, AMD EPYC 9004
|
|
Количество процессорных разъемов
|
2
|
|
Разъем процессора
|
LGA 6096, Socket SP5
|
|
Максимальный cTDP процессора
|
300 Вт; до 400 Вт при соблюдении требований к конфигурации и охлаждению
|
|
ОПЕРАТИВНАЯ ПАМЯТЬ
|
|
Тип памяти
|
DDR5 RDIMM
|
|
Количество слотов DIMM
|
24
|
|
Количество каналов памяти
|
12 на процессор
|
|
Скорость памяти с AMD EPYC 9005
|
До 6400 MT/s
|
|
Скорость памяти с AMD EPYC 9004
|
До 4800 MT/s
|
|
НАКОПИТЕЛИ
|
|
Фронтальные отсеки
|
12 × 2,5" Hot-Swap
|
|
Поддерживаемые интерфейсы фронтальных накопителей
|
PCIe Gen5 NVMe / SATA / SAS-4
|
|
Распределение NVMe
|
4 от CPU_0, 8 от CPU_1
|
|
Скорость интерфейса NVMe
|
PCIe Gen5 x4
|
|
Скорость SATA
|
6 Гбит/с
|
|
Скорость SAS-4
|
24 Гбит/с
|
|
Поддержка SAS
|
Требуется дополнительный SAS-контроллер
|
|
RAID
|
Требуется дополнительный RAID-контроллер
|
|
Внутренние слоты M.2
|
3
|
|
Форм-фактор M.2
|
2280 / 22110
|
|
Интерфейсы M.2
|
2 × PCIe Gen3 x4, 1 × PCIe Gen3 x2
|
|
СЛОТЫ РАСШИРЕНИЯ
|
|
PCIe
|
2 × PCIe Gen5 x16 FHHL
|
|
OCP NIC
|
2 × OCP NIC 3.0 PCIe Gen5 x16
|
|
Поддержка NCSI
|
Есть
|
|
СЕТЕВЫЕ ХАРАКТЕРИСТИКИ
|
|
Сетевые порты
|
2 × 1GbE RJ-45
|
|
Сетевой контроллер
|
Intel I350-AM2
|
|
Порт управления
|
1 × 10/100/1000 Мбит/с Management LAN
|
|
ИНТЕРФЕЙСЫ И РАЗЪЕМЫ
|
|
USB на передней панели
|
1 × USB 3.2 Gen1 Type-A
|
|
USB на задней панели
|
2 × USB 3.2 Gen1 Type-A
|
|
Видеовыход
|
1 × Mini DisplayPort
|
|
Сетевые разъемы на задней панели
|
2 × RJ-45
|
|
Разъем управления
|
1 × MLAN
|
|
УПРАВЛЕНИЕ И БЕЗОПАСНОСТЬ
|
|
Контроллер управления
|
ASPEED AST2600 BMC
|
|
Средства управления
|
GIGABYTE Management Console
|
|
Удаленная консоль
|
HTML5 KVM
|
|
Разъем TPM
|
1 × TPM header с интерфейсом SPI
|
|
Поддержка TPM
|
TPM 2.0, опционально
|
|
ОХЛАЖДЕНИЕ
|
|
Системные вентиляторы
|
8 × 40 × 40 × 56 мм
|
|
ПИТАНИЕ
|
|
Количество блоков питания
|
2
|
|
Мощность блока питания
|
1600 Вт
|
|
Резервирование питания
|
Есть
|
|
Сертификация эффективности
|
80 PLUS Platinum
|
|
Входное напряжение AC
|
100–240 В
|
|
Частота
|
50/60 Гц
|
|
Максимальная выходная мощность при 100–120 В AC
|
1000 Вт
|
|
Максимальная выходная мощность при 200–240 В AC
|
1600 Вт
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
10–35 °C
|
|
Рабочая влажность
|
8–80% без конденсации
|
|
Температура хранения
|
−40–60 °C
|
|
Влажность при хранении
|
20–95% без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
438 × 815 × 43,5 мм
|
|
Габариты упаковки
|
1052 × 602 × 267 мм
|
|
Вес
|
23,2 кг
|
|
Вес упаковки
|
24,91 кг
|
Комплект поставки
|
Серверная платформа GIGABYTE R183-Z94-ACD1
|
1 шт.
|
|
Радиатор процессора
|
2 шт.
|
|
Кабель Mini DisplayPort — D-Sub
|
1 шт.
|
|
Комплект двухсекционных направляющих
|
1 комплект
|
