ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
GIGABYTE
|
|
Серия
|
R Series
|
|
Модель
|
R282-N81
|
|
Тип оборудования
|
Серверная платформа
|
|
Назначение
|
Сервер
|
|
Области применения
|
Networking
|
|
Поддержка ОС
|
Windows Server 2022, Windows Server 2019, Windows Server 2016, Ubuntu 22.04 LTS, Ubuntu 20.04 LTS, RedHat Enterprise Linux 8.3, RedHat Enterprise Linux 8.2, SuSE Linux Enterprise Server 15 SP2, SuSE Linux Enterprise Server 12 SP5, Citrix XenServer Hypervisor 8.2.0, VMware ESXi 7.0U2, VMware ESXi 6.7U3
|
|
Особенности корпуса платформы
|
|
Установка в стойку 19''
|
Возможна, крепеж на телескопических рельсах в комплекте
|
|
Высота
|
2U
|
|
Глубина серверной платформы
|
730 мм
|
|
Поддерживаемые платы расширения
|
Полноразмерные и низкопрофильные
|
|
Разъемы на передней панели
|
2 x USB 3.0
|
|
Расположение портов
|
На передней панели
|
|
Материал
|
Сталь
|
|
Цвета, использованные в оформлении
|
Черный
|
|
Кнопки
|
Power, Reset, Unit ID, NMI
|
|
Индикаторы
|
Power, HDD, 2 индикатора активности сетевых контроллеров, system status, Unit Id
|
|

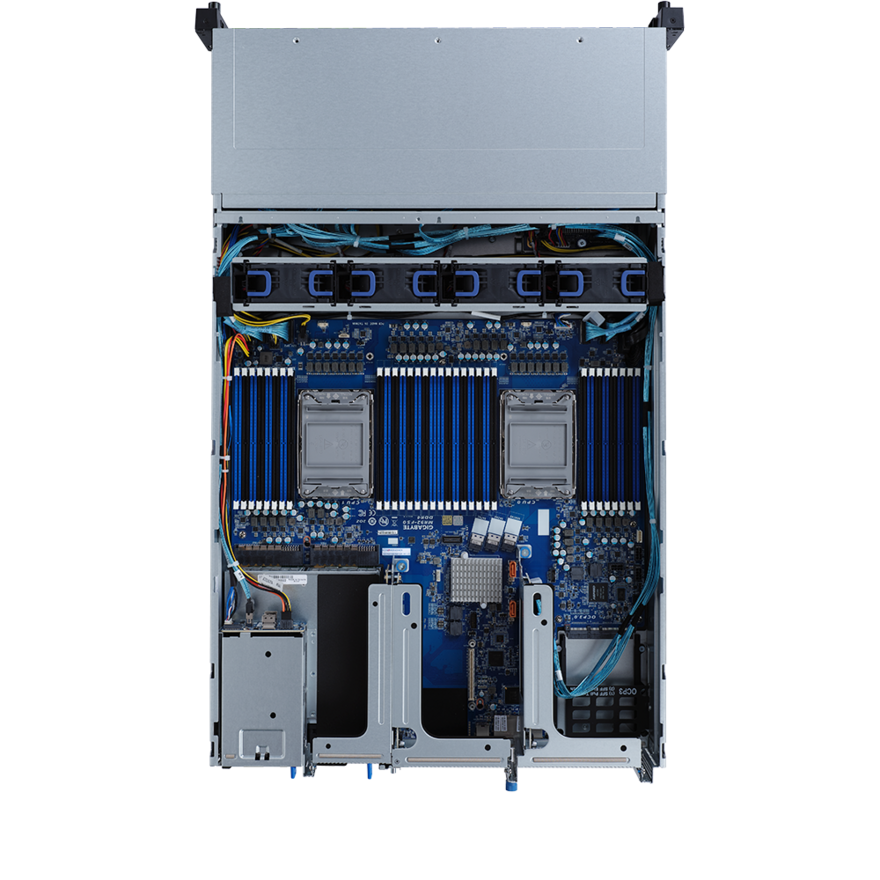

Особенности материнской платы платформы
|
|
Модель материнской платы
|
MR92-FS1
|
|
Чипсет мат. Платы
|
Intel C621A
|
|
Управление
|
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления
|
|
Сеть
|
2x 1 Гбит/с; Двухпортовый сетевой контроллер Intel I350-AM2
|
|
Видео M/B
|
Aspeed AST2600
|
|
Макс. кол-во подключаемых мониторов
|
1
|
|
Поддержка процессоров
|
|
Гнездо процессора
|
Socket LGA4189-4
|
|
Макс. кол-во процессоров на материнской плате
|
2
|
|
Поддержка типов процессоров
|
Intel серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx, Xeon Silver 43xx
|
|
Поддержка ядер процессоров
|
Ice Lake
|
|
Энергопотребление процессора
|
до 270 Вт
|
|
Частота шины
|
11.2 GT/s (UPI)
|
|
Поддержка памяти
|
|
Тип поддерживаемой памяти
|
3DS LRDIMM DDR4, 3DS RDIMM DDR4, LRDIMM DDR4, Registered DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
|
Количество слотов для оперативной памяти
|
32
|
|
Количество разъемов Registered DDR4
|
32 (по 16 на каждый процессор, 8ми канальный контроллер памяти)
|
|
Максимальные поддерживаемые стандарты памяти
|
Зависит от процессора
|
|
Поддерживаемые модули Optane DC
|
Optane DC Persistent Memory 200. Поддерживают только при использовании процессоров серии Xeon Platinum 83xx, Xeon Gold 63xx, Xeon Gold 53xx. Максимальное количество и порядок установки необходимо уточнять в руководстве пользователя или у нашей технической поддержки. Предупреждение: модули Optane DC Persistent Memory нельзя устанавливать без модулей памяти!
|
|
Максимальный объем оперативной памяти
|
8192 Гб (зависит от процессора и типа памяти)
|
|
Поддержка ECC
|
Есть
|
|
Дисковая система
|
|
SAS-контроллер
|
Необходимо использовать дискретный контроллер
|
|
Intel VROC (Virtual RAID on CPU)
|
Поддерживается, необходим приобретаемый отдельно ключ
|
|
Количество разъемов NVMe
|
4x SFF-8654 (SlimLine SAS x8)
|
|
Тип объединительной панели
|
Пассивная, подключена к экспандеру Broadcom SAS35x36R
|
|
Разъемы на объединительной панели для NVMe
|
26x SFF-8654 (SlimLine SAS), 24 разъема на передней объединительной плате + 2 разъема на задней объединительной плате
|
|
Разъемы на объединительной панели для SAS/SATA
|
7x SFF-8654 (SlimLine SAS), 6 разъемов на передней объединительной плате + 1 разъем на задней объединительной плате
|
|
Кабели для накопителей NVMe в комплекте
|
4x Кабель SFF-8654 (x8)->2xSFF-8654
|
|
Кабели для накопителей SAS/SATA в комплекте
|
8x Кабель SFF-8654<->SFF-8654, 2x Кабель SFF-8643->SFF-8654 (x4)
|
|
Особенности подключения объединительных панелей
|
4 кабеля SFF-8654 (x8)->2xSFF-8654 подключают NVMe разъемы материнской платы к объединительной панели и задействуют 8 NVMe корзин на передней панели. Для подключения пассивного бэкплейна с экпсандером используются 8 кабелей SFF-8654<->SFF-8654, 2 кабеля SFF-8643->SFF-8654 (x4) подключены к экспандеру, но не подключены к контроллеру. Для ислользования всех SAS/SATA корзин на передней и задней панелях необходим дискретный SAS контроллер
|
|
Г-образный коннектор SAS/SATA
|
Нет
|
|
Отсеки для накопителей
|
|
Корзин 2,5 дюйма для NVMe SSD
|
8 корзин с зелеными защелками с возможностью горячей замены. Поддерживают установку NVMe/SAS/SATA накопителей
|
|
Корзин 2,5 дюйма с горячей заменой
|
26 корзин для SAS или SATA HDD/SSD с возможностью горячей замены. 24 корзины на передней панели + 2 корзины на задней панели. Для установки накопителей требуется дискретный SAS контроллер
|
|
Можно установить 2.5” SATA дисков по умолчанию
|
0
|
|
Можно установить 2.5” SAS дисков по умолчанию
|
0
|
|
Можно установить 2.5” NVMe дисков по умолчанию
|
8
|
|
Можно установить 3.5” SATA дисков по умолчанию
|
0
|
|
Можно установить 3.5” SAS дисков по умолчанию
|
0
|
|
Общее кол-во 2.5/3.5” дисков по умолчанию
|
8
|
|
Максимальное общее кол-во 2.5/3.5” дисков в корпусе
|
26
|
|
Интерфейс, разъемы и выходы
|
|
Количество разъемов PCI Express
|
3 слота 16x PCI-E 3.0. При незанятых слотах 8x работают как 16-16-16. При использовании слота 8x и OCP разъема работают как 16-8-8 + 2 слота OCP Mezzanine (PCIe Gen4 x16 + PCIe Gen3 x8)
|
|
Количество разъемов PCI Express 8x
|
3 слота 8x PCI-E 4.0. 1 полноразмерный слот + 2 низкопрофильных слота
|
|
Контроллер USB
|
USB 3.2 контроллер встроен в чипсет
|
|
USB разъемы на задней панели
|
2x USB 3.0 (USB 3.1 Gen1)
|
|

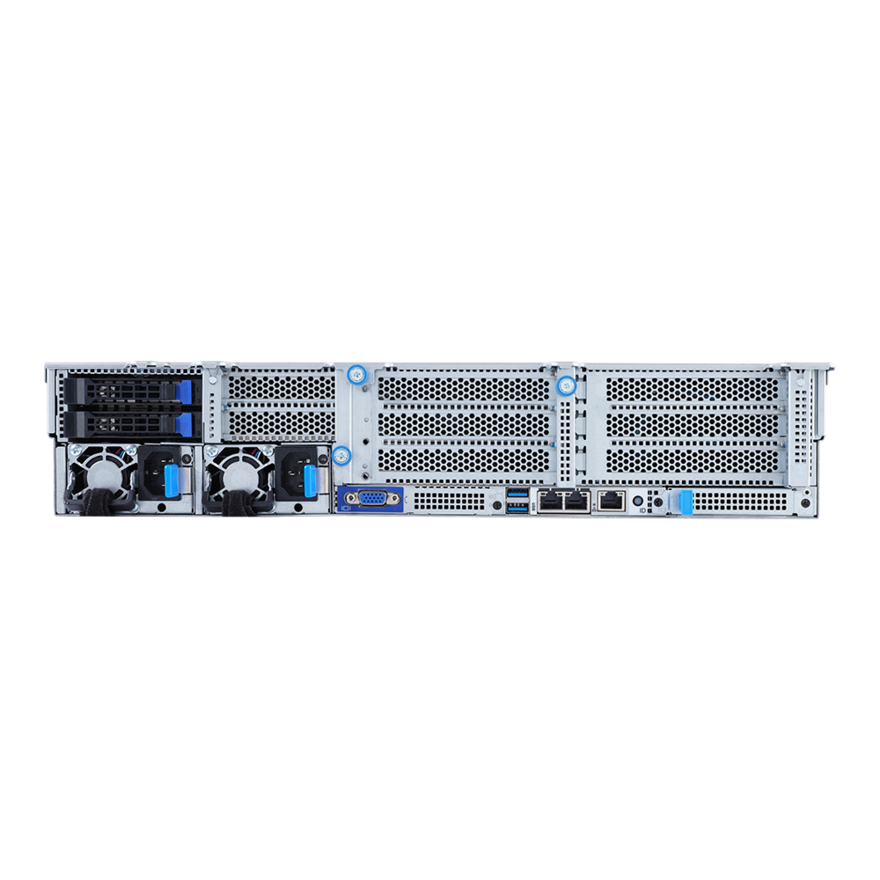

Разъемы на задней панели
|
2x RJ-45 LAN, 1x RJ-45 Management
|
|
Видео порты платформы
|
15-пиновый коннектор D-Sub
|
|
Клавиатура/мышь
|
USB
|
|
Особенности охлаждения платформы
|
|
Охлаждение
|
4 вентилятора 80х80x38 мм в центре корпуса. Радиаторы для процессоров в комплекте
|
|
Скорость вращения вентиляторов в корпусе
|
16300 об/мин
|
|
Блок питания платформы
|
|
Блок питания
|
С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) 80 Plus Platinum
|
|
Мощность блока питания
|
1600 Вт
|
|
Комплект поставки и опции
|
|
Опции (сетевые карты 100 Гбит/с)
|
можно приобрести дополнительно (есть 3xPCIe 16x)
|
|
Опции (сетевые карты 40 Гбит/с)
|
можно приобрести дополнительно (есть 3xPCIe 16x)
|
|
Опции (сетевые карты 25 Гбит/с)
|
можно приобрести дополнительно (есть 3xPCIe 16x)
|
|
Опции (сетевые карты 10 Гбит/с)
|
можно приобрести дополнительно (есть 3xPCIe 16x)
|
|
Логистика
|
|
Размеры (ширина x высота x глубина)
|
438 x 87.5 x 730 мм
|
|
Размеры упаковки
|
98.5 x 59 x 26.5 см
|
|
Вес брутто
|
29.1 кг
|
