Описание SNR SNR-QSFP28-FR1

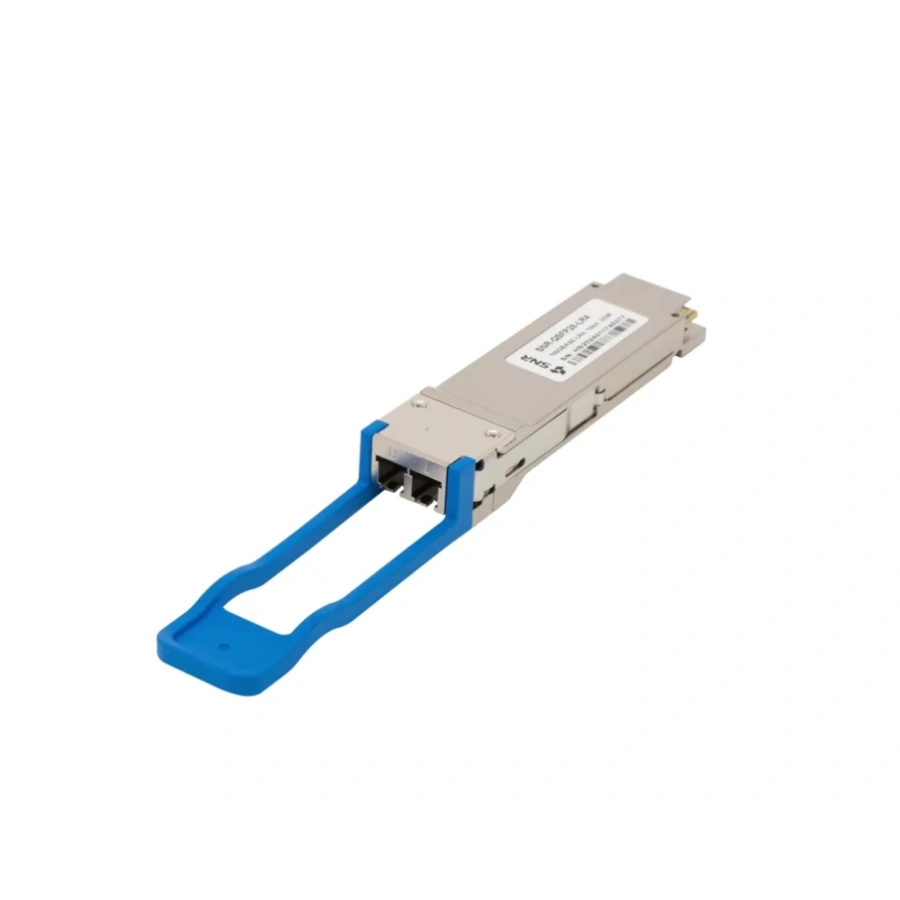

SNR SNR-QSFP28-FR1 Модуль QSFP28 с форм-фактором QSFP28 для 100G Ethernet, соответствует стандарту 100GBASE-FR1. Предназначен для работы в одномодовом оптическом волокне (Single mode fiber, SMF), максимальная дальность 2км, duplex LC коннектор.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
SNR
|
|
Артикул
|
SNR-QSFP28-FR1
|
|
Код товара (НАГ)
|
059383
|
|
Форм-фактор
|
QSFP28
|
|
Стандарт
|
100GBASE-FR1, 100G Lambda MSA
|
|
Скорость передачи
|
100 Гбит/с (103,125 Гбод PAM4)
|
|
Модуляция
|
PAM4 (4-level Pulse Amplitude Modulation)
|
|
Тип волокна
|
SMF (одномодовое)
|
|
Длина волны Tx/Rx
|
1310 нм (диапазон 1304,5–1317,5 нм)
|
|
Разъём
|
LC duplex
|
|
Максимальная дальность
|
2 км (с FEC)
|
|
Количество волокон
|
2 (дуплекс)
|
|
Электрический интерфейс
|
4 × 25G (CAUI-4 / 100GAUI-4)
|
|
Питание
|
3,3 В
|
|
Потребляемая мощность
|
≤4,5 Вт (тип. ~3,5 Вт)
|
|
Рабочая температура
|
от 0 до +70 °C
|
|
DDM/DOM
|
Поддерживается
|
|
Горячая замена
|
Да (hot pluggable)
|
|
ОПТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Мощность излучения Tx (min)
|
-3,1 дБм
|
|
Мощность излучения Tx (max)
|
+4,0 дБм
|
|
Макс. мощность на входе Rx
|
+3,4 дБм
|
|
Мин. мощность на входе Rx
|
-7,1 дБм
|
|
Порог повреждения Rx
|
+5,0 дБм
|
|
Оптический бюджет
|
1,4 дБ
|
|
Тип лазера
|
EML (охлаждаемый EA-DFB)
|
|
SMSR (min)
|
30 дБ
|
|
Коэффициент подавления отражения Tx
|
-26 дБ
|
|
Габариты устройства
|
7.5 x 1.8 x 1.3 см
|
|
Габариты упаковки
|
10 x 8 x 4 см
|
|
Вес устройства
|
0.08 кг
|
|
Вес упаковки
|
0.15 кг
|
Комплект поставки
|
SNR SNR-QSFP28-FR1
|
1 шт.
|
|
Документация
|
1 шт.
|
