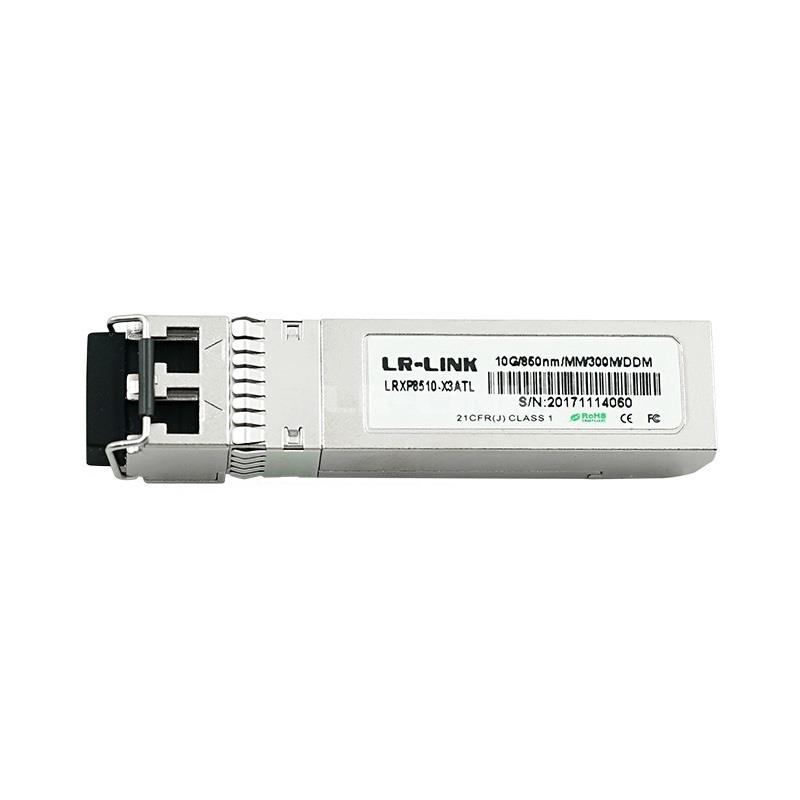

LR-Link LRXP8510-X3ATL Трансивер

Описание LR-Link LRXP8510-X3ATL

LR-Link LRXP8510-X3ATL  - это высокопроизводительные, экономически эффективные модули, оптимизированные для 10G Ethernet, поддерживающие скорость передачи данных 10,3125 Гбит / с (10GBASE-SR) или 9,953 Гбит / с (10GBASE-SW), а также расстояние передачи до 300 м на 50 мкм MMF 2000 МГц · км). Приемопередатчик состоит из двух секций: Секция передатчика включает драйвер VCSEL 850 нм. Секция приемника состоит из PIN-фотодиода, интегрированного с трансимпедансным предусилителем (TIA). Модуль с возможностью «горячей» замены в 20-контактный разъем.

Высокоскоростной электрический интерфейс основан на низковольтной логике с номинальным дифференциальным сопротивлением 100 Ом и переменным напряжением, подключенным к модулю. Оптический выход можно отключить с помощью логического высокоуровневого входа LVTTL TX_DIS. Выход потери сигнала (RX_LOS) предназначен для указания потери входного оптического сигнала приемника.
 Последовательная ЭСППЗУ в трансивере позволяет пользователю получать доступ к данным мониторинга и конфигурации трансивера через 2-проводной интерфейс управления SFP. Этот интерфейс использует один адрес, A0h, с картой памяти, разделенной на нижнюю и верхнюю области. Основные данные цифровой диагностики (DD) хранятся в нижней области, а конкретные данные хранятся в виде ряда таблиц в области высокой памяти.

Особенности LR-Link LRXP8510-X3ATL

• Поддержка нескольких скоростей 1,25-10,709 Гбит / с
• Расстояние передачи до 300 м на частоте 50 мкм MMF (2000 МГц · км)
• 850 нм VCSEL и PIN-приемник
• SFI электрический интерфейс
• 2-проводной интерфейс для интегрированного цифрового диагностического мониторинга
• Пакет SFP + MSA с дуплексным разъемом LC
• Горячая замена
• Очень низкий уровень электромагнитных помех и отличная защита от электростатических разрядов
• + 3.3В блок питания
• Потребляемая мощность менее 800 мВт
• Рабочая температура корпуса: 0 ~ + 70 по Цельсию

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Производитель	LR-LINK
Модель	LRXP8510-X3ATL
Тип оборудования	Модуль SFP+
Пропускная способность	10 Гбит/с
Максимальная длина кабеля	0.3 км (300 метров)
Цвета, использованные в оформлении	Хром
Сетевые характеристики
Соответствие стандартам	802.3ae (10G Ethernet)
Оптические характеристики
Тип оптоволокна	Многомодовое (MM - Multi-mode)
Длина волны лазера	RX 850 нм, TX 850 нм
Входная оптическая мощность (Rx)	-12 ~ -1 дБм
Выходная оптическая мощность (Tx)	-7 ~ -1 дБм
Чувствительность приемника	-12 дБм
Интерфейс, разъемы и выходы
Оптоволоконные порты	1 порт 10GBASE-SR
Оптоволоконный коннектор	Duplex LC
DDM (Digital Diagnostics Monitoring)	Есть
Питание
Напряжение питания	3.3 В
Потребление энергии	0.8 Вт
Прочие характеристики
Рабочая температура	0 ~ 70 °C
Страна изготовления товара	Китайская Народная Республика
Прочее	Возможность горячей замены
Логистика
Размеры (ширина x высота x глубина)	15 x 12 x 56 мм
Вес	0.02 кг
Размеры упаковки	6 x 1.4 x 1.3 см
Вес брутто	0.017 кг

Комплект поставки

Кабель	1 шт.
Документация	1 шт.
