Описание MikroTik KNOT (RB924i-2nD-BT5&BG77)
MikroTik KNOT (RB924i-2nD-BT5&BG77) - Шлюз Интернета вещей (IoT) для универсальных и экономичных установок. Новинка семейства продуктов IoT — действительно универсальное устройство с исключительными возможностями подключения и поддержкой протоколов. Ввиду недорогой сотовой связи с низкой пропускной способностью поддерживается бесчисленным количеством операторов мобильной связи по всему миру.
Особенности MikroTik KNOT (RB924i-2nD-BT5&BG77)
-
Применение технологий LTE Narrow Band (NB) и CAT-M
-
2 порта Ethernet 100 Мбит/с с входом и раздачей PoE-питания
-
Bluetooth, microUSB, GNSS
-
Обеспечение беспроводной связи в 2,4 ГГц с проводными датчиками и исполнительными механизмами, такими как счётчики электроэнергии и реле
-
Стандарт RS485 / протокол Modbus
-
Контроль встроенных интерфейсов ввода-вывода общего назначения (GPIO)
-
Конвертирование протокола Modbus в TCP и пересылка пакетов Bluetooth в сеть TCP / IP через HTTPS и MQTT
-
Интерфейс Bluetooth позволяет использовать устройство для учёта материальных активов и телеметрии на базе пакетов объявления Bluetooth
Неважно, есть ли у вас устройства, уже снятые с производства, или выпущенные в этом году, или даже индивидуальные решения, разработанные техническим специалистом вашей компании — KNOT поможет интегрировать или «связать» их все вместе в единую систему.
Шлюз можно задействовать как мост TCP, соединяющий проводные датчики Modbus с cервером Modbus для отправки на него показаний.
Технология CAT-M гарантирует более эффективную связь с хостом, что позволяет охватить даже недоступные ранее места!
Предусмотрено также применение KNOT в качестве резервного Ethernet-подключения или канала управления сетью. Месячный тариф NB / CAT-M гораздо дешевле LTE. Зачем платить лишние деньги за пропускную способность, которая не нужна? Например, можно управлять торговым автоматом на базе шлюза KNOT с датчиками температуры и влажности, потратив всего несколько мегабайт в день!
Интерфейс Bluetooth позволяет использовать KNOT для учёта материальных активов и телеметрии на базе пакетов Bluetooth. KNOT поддерживает любой BLE-маячок, который отправляет данные. Применяются iBeacon, Eddystone или любой другой формат.
Наличие мощных фильтров позволяет шлюзу пересылать только релевантные пакеты и игнорировать остальные.

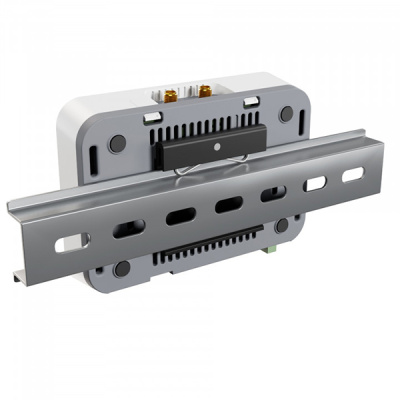

KNOT — отличный инструмент для большинства приложений IoT для уличных шкафов. Он поставляется с креплением на DIN-рейку, что даёт возможность легко интегрироваться со всеми видами установок: от сельского хозяйства, учёта материальных активов до мониторинга холодильной цепи, промышленного производства и др.
Обеспечьте гибкое и недорогое соединение с самыми удалёнными или сложнодоступными местами с помощью шлюза MikroTik KNOT! Максимальное удобство по минимальной цене!
Как всё это будет работать в реальной жизни? Представим больницу. Большое количество дорогостоящего имущества — инструменты, оборудование, лекарства и т.д. — постоянно перемещают по огромным корпусам. Обычно больницам приходится тратить значительные средства на инвентаризацию.
Давайте это исправим. Снабдите все важные предметы недорогими маячками Bluetooth. Добавьте шлюз KNOT в каждое складское помещение. Теперь руководство больницы всегда знает, вернули ли оборудование на место. Почему бы не пойти ещё дальше? Встройте датчики температуры в предметы медицинского назначения и используйте KNOT для отслеживания. Возможности безграничны.
Технические характеристики
|
Процессор
|
QCA9531 650 МГц, 1 ядро, архитектура MIPSBE
|
|
ОЗУ
|
64 МБ RAM
|
|
ПЗУ
|
16 МБ FLASH
|
|
Проводной сетевой интерфейс
|
2х 10/100 Мбит/с RJ45 Ethernet
|
|
Дополнительные интерфейсы
|
1x microUSB (тип АB), 1 A
|
|
Последовательный консольный порт
|
1х RS485
|
|
GPS-приёмник
|
Встроенный (поддержка GPS, GLONASS, BeiDou, Galileo)
|
|
РЧ-разъём для GPS
|
1x SMA (female)
|
|
Питание на входе
|
12–57 В (802.3af/at, DC Jack), 5 В (microUSB)
|
|
Число входов постоянного тока
|
3 (вход PoE, DC Jack, microUSB)
|
|
Раздача PoE-питания
|
На порту Ether2
802.3af/at
Общая выходная мощность: 12 Вт
|
|
Максимальное энергопотребление
|
18 Вт (5 Вт без подключённых устройств)
|
|
Размеры
|
122 x 87 x 26 мм
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
|
Среднее время безотказной работы
|
Около 100 000 часов при +25 °C
|
|
Операционная система
|
RouterOS Level 4
|
|
Охлаждение
|
Пассивное
|
|
Степень защиты корпуса
|
IP20
|
|
Дополнительно
|
Датчик температуры платы, датчик напряжения
|
Параметры радиомодуля Wi-Fi
|
Радиомодуль
|
Встроенный 2,4 ГГц, 802.11b/g/n
|
|
Максимальная скорость передачи данных
|
300 Мбит/с
|
|
Цепи MIMO
|
2x2
|
|
Коэффициент усиления антенны
|
1,5 дБи
|
|
Ширина диаграммы направленности антенны
|
360°
|
|
Модель чипа
|
QCA9531
|
|
Поколение связи
|
Wi-Fi 4
|
|
Выходная мощность
|
До 20 дБм для РФ (до 22 дБм для других стран)
|
|
Детальные характеристики мощности / чувствительности
|
|
Скорость (2,4 ГГц)
|
Мощность передатчика
|
Чувствительность приёмника
|
|
дБм
|
|
1 Мбит/с
|
22
|
-96
|
|
6 Мбит/с
|
20
|
-93
|
|
11 Мбит/с
|
22
|
-89
|
|
54 Мбит/с
|
18
|
-74
|
|
MCS0
|
20
|
-93
|
|
MCS7
|
16
|
-71
|
Параметры радиомодуля Bluetooth
|
Версия
|
5.2
|
|
Антенна
|
Встроенная, 2 дБи (внутренний разъём U.FL для подключения внешней антенны)
|
|
Мощность передатчика
|
18 дБм
|
|
Чувствительность приёмника
|
-93 дБм
|
Параметры радиомодуля сотовой связи
|
Модель модема Quectel BG77
|
|
РЧ-разъём для LTE
|
1x SMA (female) для подключения внешней антенны
|
|
Разъём SIM-карты
|
nano-SIM
|
|
Cat M1: LTE FDD
|
B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
|
|
Cat NB2: LTE FDD
|
B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B28 / B66 / B71 / B85
|
|
Регион
|
По всему миру
|
|
GNSS (по желанию пользователя)
|
GPS / GLONASS / BeiDou / Galileo / QZSS
|
Результаты замера производительности процессора
|
RB924i-2nD-BT5&BG77
|
QCA9531 (650 МГц) тест через два порта 100M
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
16,3
|
197,9
|
47,0
|
192,5
|
297,6
|
152,4
|
|
Мост
|
25 правил фильтрации моста
|
16,3
|
197,9
|
47,0
|
192,5
|
80,4
|
41,2
|
|
Маршрутизация
|
отсутствует (fast path)
|
16,3
|
197,9
|
47,0
|
192,5
|
233,1
|
119,3
|
|
Маршрутизация
|
25 простых очередей
|
16,3
|
197,9
|
47,0
|
192,5
|
131,4
|
67,3
|
|
Маршрутизация
|
25 правил фильтрации IP
|
16,3
|
197,9
|
47,0
|
192,5
|
49,1
|
25,1
|
Технические характеристики MikroTik InterCell 10 B38
|
Поколение связи
|
4G (LTE)
|
|
Встроенная антенна
|
Нет
|
|
Коэффициент усиления антенны
|
—
|
|
Максимальная скорость 4G
|
140 / 30
|
|
Максимальная скорость 3G
|
—
|
|
Частотный диапазон 5G
|
—
|
|
Частотный диапазон 4G
|
38 (2600 МГц)
|
|
Частотный диапазон 3G
|
—
|
|
Встроенный Wi-Fi
|
Нет
|
|
Питание по PoE
|
—
|
|
Раздача PoE-питания
|
Нет
|
|
Количество SIM-разъёмов
|
—
|
|
Количество портов Ethernet
|
2
|
|
Скорость Ethernet
|
1G
|
|
Уличный корпус
|
Да
|
Комплект поставки
|
KNOT
|
1 шт.
|
|

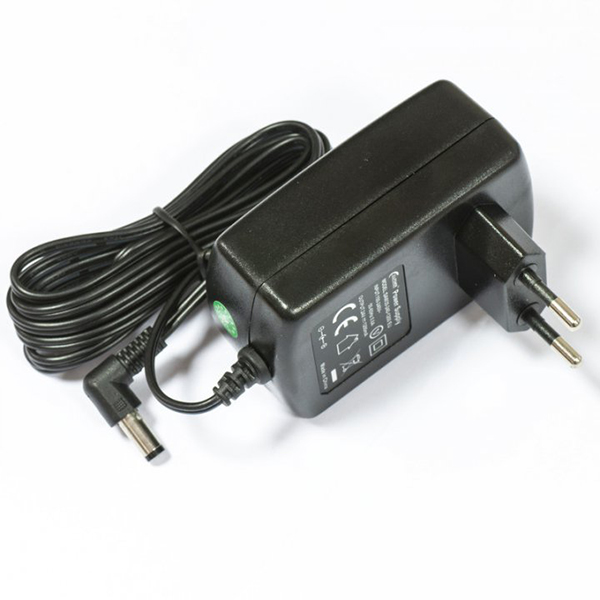

Блок питания 24 В, 1,2 А
|
1 шт.
|
|

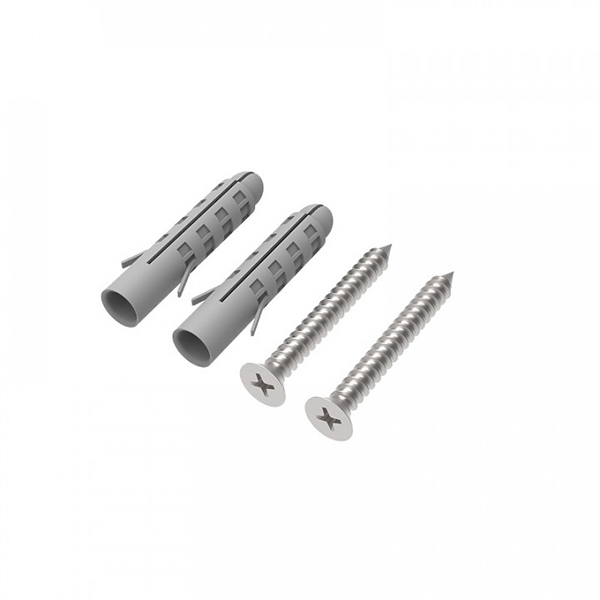

Набор винтов для монтажа на стену
|
1 шт.
|
|

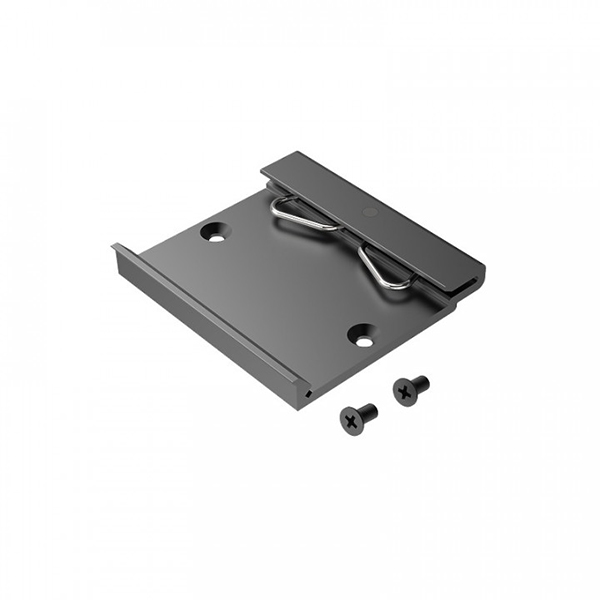

Набор для крепления на DIN-рейку
|
1 шт.
|
|

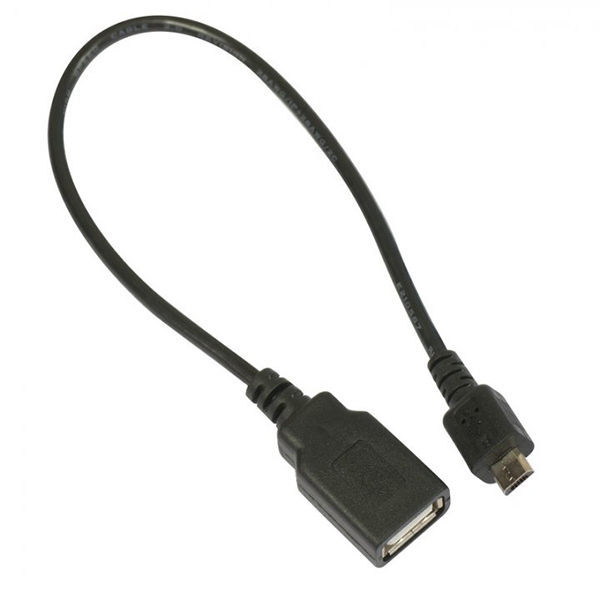

Кабель USB female (тип A) – microUSB male (тип B)
|
1 шт.
|
-
