ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
GIGABYTE
|
|
Серия
|
R Series
|
|
Модель
|

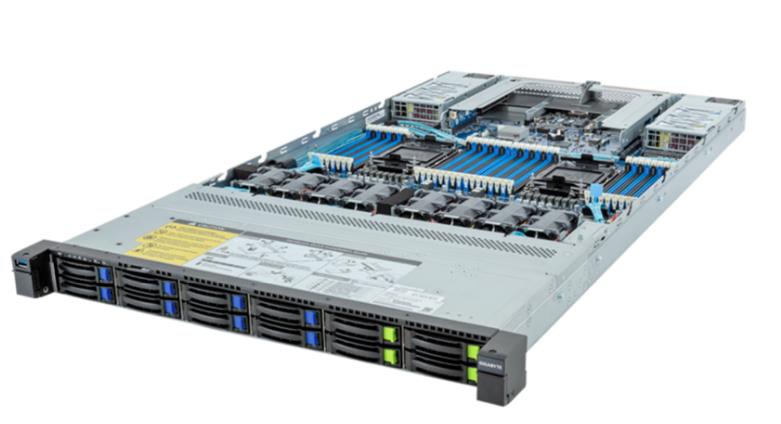

R183-S92;rev. AAD2
|
|
Тип оборудования
|
Серверная платформа
|
|
Назначение
|
Сервер
|
|
Области применения
|
Networking
|
|
Поддержка ОС
|
Windows Server 2022, Windows Server 2019, Ubuntu 22.04.3 LTS, Ubuntu 22.04.2 LTS, Ubuntu 22.04.1 LTS, Ubuntu 22.04 LTS, RedHat Enterprise Linux 9.2, RedHat Enterprise Linux 9.1, RedHat Enterprise Linux 9.0, RedHat Enterprise Linux 8.7, RedHat Enterprise Linux 8.6, SuSE Linux Enterprise Server 15 SP4, Citrix XenServer Hypervisor 8.2.1, VMware ESXi 8.0U1, VMware ESXi 8.0, VMware ESXi 7.0U3i
|
|
Особенности корпуса платформы
|
|
Установка в стойку 19''
|
Возможна, крепеж на телескопических рельсах в комплекте
|
|
Высота
|
1U
|
|
Глубина серверной платформы
|
815 мм
|
|
Поддерживаемые платы расширения
|
Только полноразмерные (Full Height)
|
|
Разъемы на передней панели
|
1 x;USB 3.0
|
|
Расположение портов
|
На передней панели
|
|
Материал
|
Сталь
|
|
Цвета, использованные в оформлении
|
Черный
|
|
Кнопки
|
Power, Reset, Unit ID
|
|
Индикаторы
|
Power, HDD, 2 индикатора активности сетевых контроллеров, system status, Unit Id
|
|
Особенности материнской платы платформы
|
|
Модель материнской платы
|
MS93-FS0
|
|
Чипсет мат. Платы
|
Intel C741
|
|
Формат платы
|
Нестандартный
|
|
Управление
|
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления
|
|
Сеть
|
2x 1 Гбит/с; Двухпортовый сетевой контроллер Intel I350-AM2
|
|
Видео M/B
|
Aspeed AST2600
|
|
Макс. кол-во подключаемых мониторов
|
1
|
|
Поддержка процессоров
|
|
Гнездо процессора
|
Socket LGA4677 E1C, Socket LGA4677 E1B, Socket LGA4677 E1A
|
|
Макс. кол-во процессоров на материнской плате
|
2
|
|
Поддержка типов процессоров
|
Intel серии Xeon CPU Max 94xx, Xeon Platinum 84xxH, Xeon Platinum 84xxV, Xeon Platinum 84xxY+, Xeon Platinum 84xxY, Xeon Platinum 84xxN, Xeon Platinum 84xx, Xeon Platinum 84xx+, Xeon Gold 64xxH, Xeon Gold 64xxM, Xeon Gold 64xxN, Xeon Gold 64xxY+, Xeon Gold 64xxY, Xeon Gold 64xxS, Xeon Gold 64xx, Xeon Gold 54xxY, Xeon Gold 54xx+, Xeon Gold 54xxN, Xeon Gold 54xxS, Xeon Silver 44xxY, Xeon Silver 44xx+, Xeon Silver 44xxTсовместимые процессоры
|
|
Поддержка ядер процессоров
|
Sapphire Rapids, Sapphire Rapids HBM
|
|
Энергопотребление процессора
|
до 350 Вт
|
|
Частота шины
|
16 GT/s (UPI) x4
|
|
Поддержка памяти
|
|
Тип поддерживаемой памяти
|
3DS RDIMM DDR5,;Registered;DDR5. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
|
Количество слотов для оперативной памяти
|
32
|
|
Количество разъемов;Registered;DDR5
|
32 (по 16 на каждый процессор, 8ми канальный контроллер памяти)
|
|
Максимальные поддерживаемые стандарты памяти
|
Зависит от процессора
|
|
Максимальный объем оперативной памяти
|
8192 Гб (зависит от процессора и типа памяти)
|
|
Поддержка;ECC
|
Есть
|
|
Дисковая система
|
|
SATA;RAID;контроллер
|
SATA;RAID;0, 1, 10, 5 на базе контроллера, встроенного в чипсет
|
|
Intel VROC (Virtual;RAID;on CPU)
|
Поддерживается, необходим приобретаемый отдельно ключ
|
|
Количество разъемов NVMe
|
8x SFF-TA-1016 (MCIO x8)
|
|
SATA;6Gb/s
|
16 каналов: 4x SlimLine;SAS
|
|
Тип объединительной панели
|
Пассивная, CBP10C0
|
|
Разъемы на объединительной панели для NVMe
|
4x SFF-8654 (SlimLine;SAS)
|
|
Разъемы на объединительной панели для SAS/SATA
|
3x SFF-8654 (SlimLine;SAS)
|
|
Кабели для накопителей NVMe в комплекте
|
2x Кабель MCIO x8->2xSFF-8654
|
|
Кабели для накопителей SAS/SATA в комплекте
|
3x Кабель SFF-8654<->SFF-8654
|
|
Особенности подключения объединительных панелей
|
3 кабеля SFF-8654<->SFF-8654 и 2 кабеля MCIO x8->2xSFF-8654 соединяют объединительную плату с материнской платой и задействуют все 12 корзин для установки 4 SATA/NVMe и 8;SATA;накопителей
|
|
Г-образный коннектор SAS/SATA
|
Нет
|
|
Оптический привод
|
Нет
|
|
Отсеки для накопителей
|
|
Корзин 2,5 дюйма для NVMe SSD
|
4 корзины с зелеными защелками с возможностью горячей замены. Поддерживают установку NVMe/SAS/SATA накопителей. Устанавливаются вместо накопителей 2.5 дюйма
|
|
Корзин 2,5 дюйма с горячей заменой
|
12 корзин для;SAS;или;SATA;HDD/SSD с возможностью горячей замены. Для установки SAS накопителей требуется дискретный контроллер
|
|
Можно установить 2.5”;SATA;дисков по умолчанию
|
12
|
|
Можно установить 3.5”;SATA;дисков по умолчанию
|
0
|
|
Можно установить 3.5”;SAS;дисков по умолчанию
|
0
|
|
Общее кол-во 2.5/3.5” дисков по умолчанию
|
12
|
|
Максимальное общее кол-во 2.5/3.5” дисков в корпусе
|
12
|
|
Интерфейс, разъемы и выходы
|
|
Количество разъемов;PCI Express
|
2 слота 16x PCI-E 5.0. 2 полноразмерных слота + 2 слота OCP Mezzanine (PCIe Gen5 x16 + PCIe Gen5 x16)
|
|
Контроллер USB
|
USB 3.2 контроллер встроен в чипсет
|
|
USB разъемы на задней панели
|
2x;USB 3.0;(USB 3.1 Gen1)
|
|
Разъемы на задней панели
|
2x RJ-45 LAN, 1x RJ-45 Management
|
|
Видео порты платформы
|
Mini-DisplayPort, Переходник Mini-DisplayPort->15-пиновый коннектор D-Sub
|
|
Клавиатура/мышь
|
USB
|
|
Особенности охлаждения платформы
|
|
Охлаждение
|
8 вентиляторов 40х40x56 мм в центре корпуса. Радиаторы для процессоров в комплекте
|
|
Скорость вращения вентиляторов в корпусе
|
32000 об/мин
|
|
Блок питания платформы
|
|
Блок питания
|
С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) 80 Plus Platinum
|
|
Мощность блока питания
|
1600 Вт
|
|
Прочие характеристики
|
|
Рабочая температура
|
10 ~ 35 °C
|
|
Комплект поставки и опции
|
|
Опции (сетевые карты 100 Гбит/с)
|
можно приобрести дополнительно (есть 2xPCIe 16x)
|
|
Опции (сетевые карты 40 Гбит/с)
|
можно приобрести дополнительно (есть 2xPCIe 16x)
|
|
Опции (сетевые карты 25 Гбит/с)
|
можно приобрести дополнительно (есть 2xPCIe 16x)
|
|
Опции (сетевые карты 10 Гбит/с)
|
можно приобрести дополнительно (есть 2xPCIe 16x)
|
|
Логистика
|
|
Размеры (ширина x высота x глубина)
|
438 x 43.5 x 815 мм
|
|
Размеры упаковки
|
60 x 25 x 105 см
|
|
Вес брутто
|
30 кг
|
