Описание Cisco 7600-ES20-10G3C

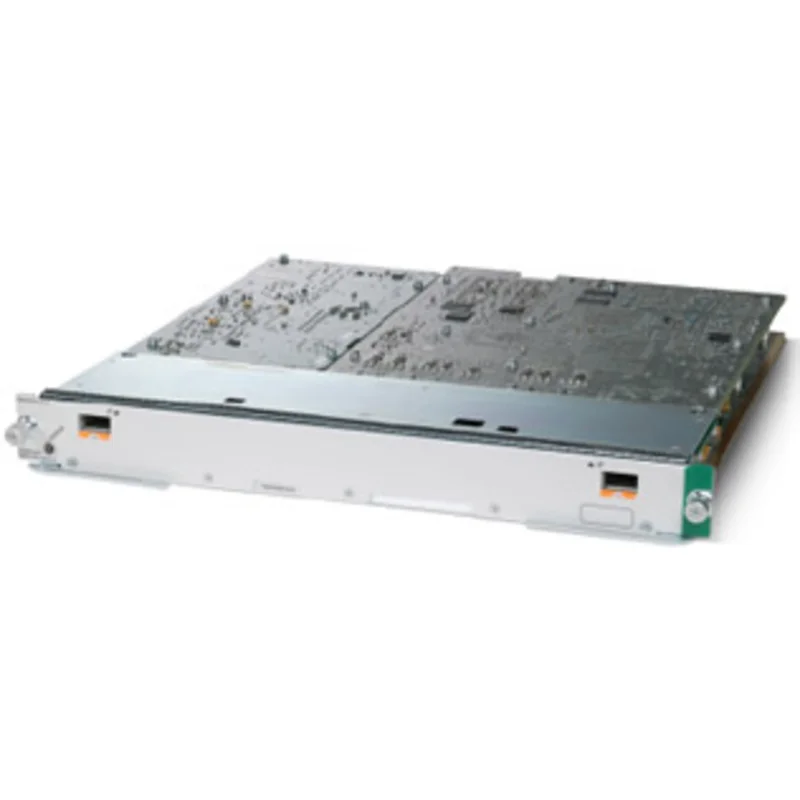

Cisco 7600-ES20-10G3C Б/У - это двухпортовый линейный модуль 10 Gigabit Ethernet с разъемами XFP, предназначенный для маршрутизаторов серии Cisco 7600. Он обеспечивает отказоустойчивые аплинки ядра и поддерживает технологию H-VPLS для сетей операторского класса. Модуль оснащен распределенной картой форвардинга DFC-3C и работает под управлением Cisco IOS 12.2(33)SRB или более поздних версий
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Линейная карта Ethernet Services 20 G (ES20)
|
|
Порты
|
2 порта 10 Gigabit Ethernet (XFP)
|
|
Пропускная способность
|
до 20 Гбит/с
|
|
Карта распределительной пересылки
|
DFC-3C
|
|
Производительность
|
линейная скорость с включёнными сервисами, ~30 млн пакетов/с на линейную карту
|
|
Память пакетов
|
512 МБ (буферизация ~200 мс при 10 Гбит/с суммарно на вход и выход)
|
|
Поддерживаемые XFP-модули
|
XFP-10GZR-OC192LR, XFP-10GER-OC192IR, XFP-10GLR-OC192SR (LAN-PHY)
|
|
Инкапсуляция
|
Ethernet II, IEEE 802.1Q
|
|
VLAN
|
до 16 K VLAN ID на линейную карту
|
|
MAC-адреса
|
до 96 000 на линейную карту (аппаратное обучение на линейной скорости)
|
|
Аппаратные очереди
|
16 000, динамически разделяются между входным и выходным трафиком; иерархический QoS (H-QoS)
|
|
Записи пересылки (DFC-3C)
|
до 256K аппаратных записей
|
|
Записи Netflow (DFC-3C)
|
до 128K
|
|
Минимальная версия ПО
|
Cisco IOS Software Release 12.2(33)SRB или новее
|
|
СОВМЕСТИМОСТЬ И УСТАНОВКА
|
|
Совместимые шасси
|
все маршрутизаторы Cisco 7600 Series, кроме 7603 (снят с продажи). 7603-S полностью поддерживается
|
|
Требуемый Supervisor Engine
|
720-3B, 720-3BXL, RSP720 или новее
|
|
Ограничение
|
ES20 требует подключения к коммутационной матрице по двум каналам, поэтому не поддерживается с Supervisor 32 и не устанавливается в слоты 1–8 шасси 7613
|
|
До 8 карт ES20 в шасси
|
7609 / 7609-S
|
|
Поддерживает горячую замену (OIR)
|
да
|
|
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Габариты (В × Ш × Г)
|
1,75 × 15,375 × 16 дюймов
|
|
Вес
|
16 фунтов (~7,3 кг)
|
|
Потребляемая мощность
|
340,2 Вт
|
|
MTBF
|
80 000 часов
|
|
Рабочая температура
|
0…40 °C
|
|
Температура хранения
|
−40…75 °C
|
|
Влажность
|
10–90%, без конденсации
|
|
Рабочая высота
|
от −60 до 2000 м
|
|
Габариты устройства
|
4.4 x 39 x 40.6 см
|
|
Габариты упаковки
|
10 x 45 x 50 см
|
|
Вес устройства
|
7.3 кг
|
|
Вес упаковки
|
9 кг
|
Комплект поставки
|
Cisco 7600-ES20-10G3C
|
1 шт.
|
|
Документация
|
1 шт.
|
