| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Гарантия |
12 мес |
|
Серверная плата
|
ASUS Server Board K14PP-D24
Один или два процессора AMD EPYC 9004 (Genoa/Bergamo), максимальный TDP 400W
Межпроцессорный интерфейс 512 GB/s (64 PCIe 5.0 Lines)

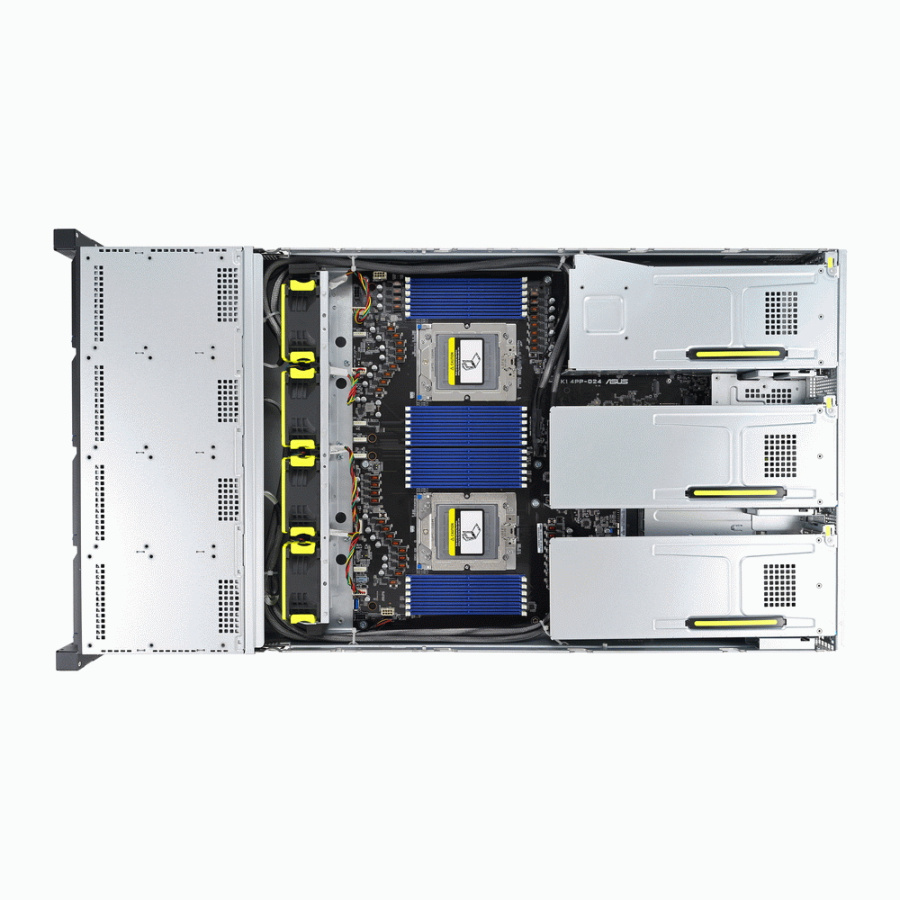

24 слота для установки модулей памяти DDR5-4800
8 портов SATA, 4 порта USB 3.2 Gen1, IPMI
4 слота PCIe 5.0 для установки райзер-карт, 128 линий PCIe 5.0 при установке двух CPU
8 портов PCIe 5.0 x4 для подключения NVMe накопителей (4 разъема Mini Cool Edge IO x8)
Baseboard Management Controller Aspeed AST2600
|
|
Форм-фактор
|

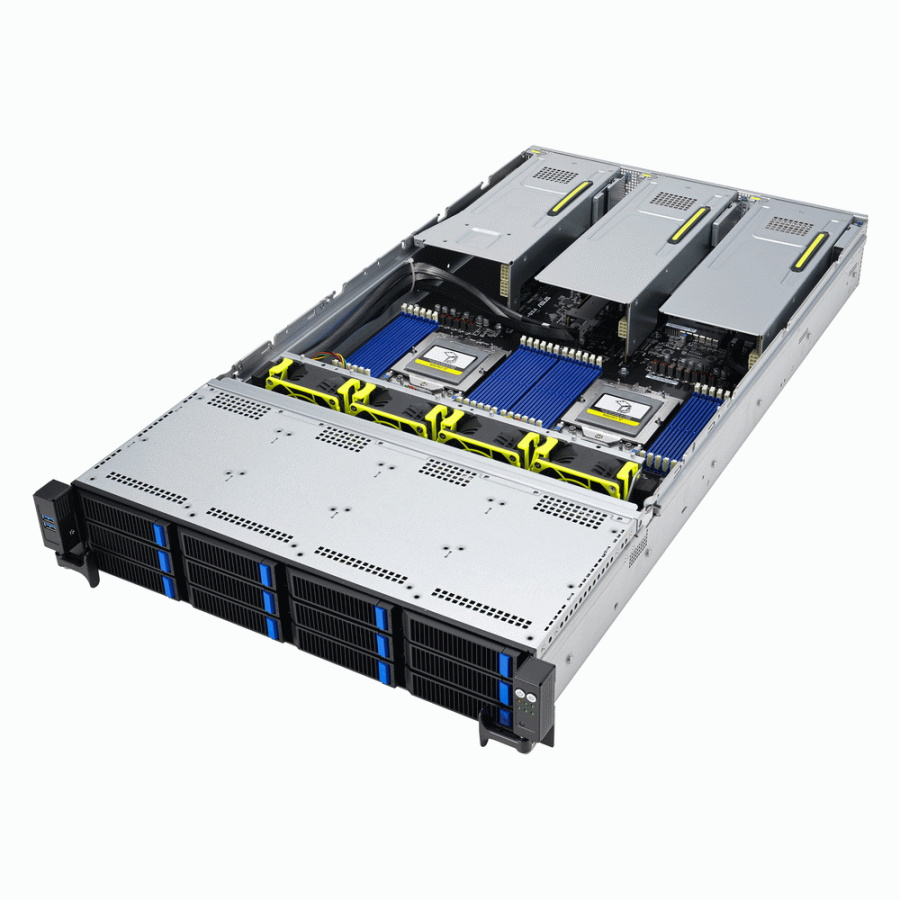

2U, для установки в стойку
|
|
Процессор
|
1 или 2 процессора AMD EPYC 9004 с максимальным TDP 400W каждый, поддержка AMD 3D V-Cache Technology
Для каждого процессора:
Процессорный разъем Socket SP5 (LGA 6096), архитектура AMD Zen 4 (Genoa/Bergamo), техпроцесс 5 нм
До 128 ядер, 256 потоков, рабочая частота до 4.1 GHz (максимально 4.4 GHz в режиме Boost)
До 1152 MB кэш-памяти L3 на CPU, на ядро: 1024 KB L2, 32 KB (I)+ 32 KB (D) L1
Поддержка технологий AMD Infinity Guard, AMD Infinity Architecture
128 линий PCIe 5.0 на CPU, из них 64/48 задействованы в качестве межпроцессорного интерфейса
Поддержка памяти ECC DDR5-4800, до 6 TB на CPU (всего до 12 TB), интегрированный 12-канальный контроллер памяти
|
|
Чипсет
|
System on Chip (SoC) (чипсет встроен в процессор)
|
|
Оперативная память
|
Типы памяти:
- DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1V
Максимальный объем ОЗУ (процессор поддерживает максимально 6TB ОЗУ):
- для RDIMM - 1536 GB (24 x 64 GB)
- для RDIMM 3DS - 3072 GB (24 x 128 GB)
Режимы работы памяти: 4800 MT/s (1 DPC)
Интегрированный в процессор 12-канальный контроллер памяти (IMC)
Всего 12 каналов на CPU, один модуль памяти на канал (1 DPC)
Всего 12 модулей памяти на CPU, 24 модуля памяти на сервер
Пропускная способность подсистемы памяти 460.8 GB/s
|
|
Сетевые адаптеры
|
Интегрированный сетевой контроллер Intel Ethernet Controller X710-AT2, 2 порта 10Gb Ethernet RJ-45, подключение к CPU1
Выделенный порт управления 1 Gb Ethernet RJ-45
Дополнительно:
- сменный сетевой модуль OCP3.0 PCIe 4.0 x16 с установкой в слот расширения Райзер-карты #1, подключение к CPU1;
- до девяти сетевых адаптеров в стандартные слоты расширения PCIe 5.0 (до восьми при установке сетевого модуля)
|
|
Слоты расширения
|

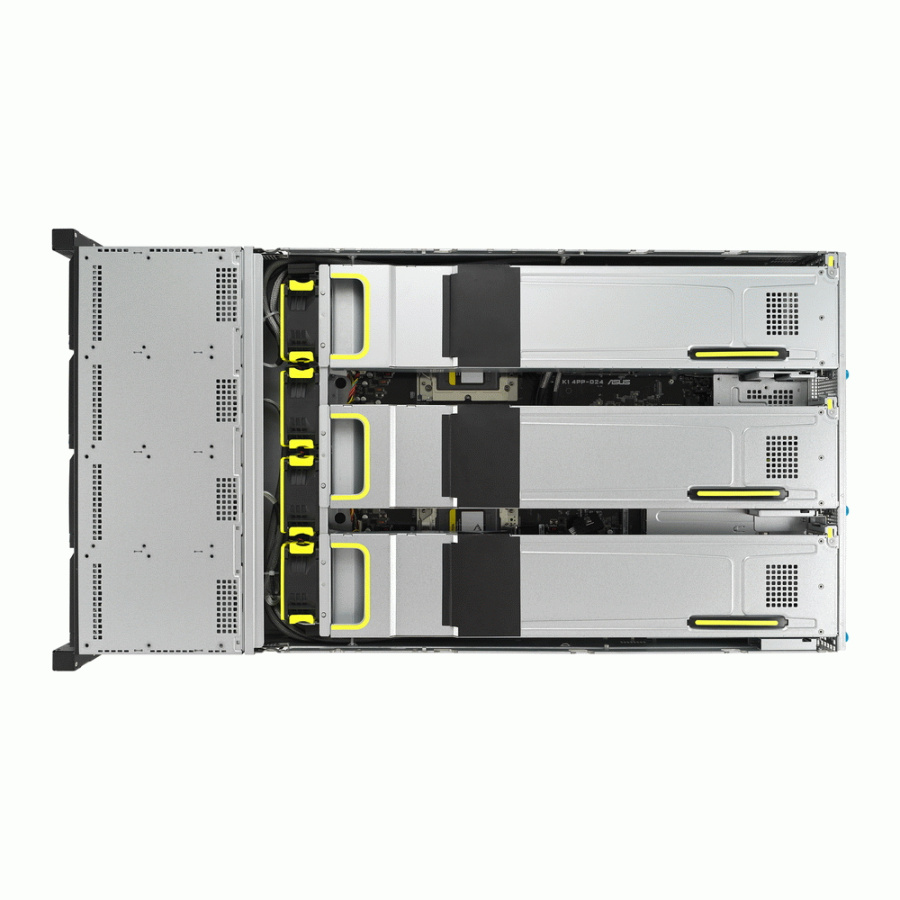

Райзер-карта #1:
- 1-й слот (верхний) PCIe 5.0 x8/x16 или x16/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#1, возможна установка платы GPU двойной ширины (до 70Вт)
- 2-й слот PCIe 5.0 x8/x16 или x0/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#1
- 3-й слот PCIe 5.0 x16/x16, x8/x16 или x0/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#1, возможна установка платы GPU двойной ширины (до 70Вт)
- 4-й слот (нижний) PCIe 5.0 x0/x16, x8/x16 или OCP 3.0 x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#1
Райзер-карта #2:
- 1-й слот (верхний) PCIe 5.0 x8/x16 или x16/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#2, возможна установка платы GPU двойной ширины (до 70Вт)
- 2-й слот (нижний) PCIe 5.0 x8/x16 или x0/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#2
Райзер-карта #3:
- 1-й слот (верхний) PCIe 5.0 x8/x16 или x16/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#2, возможна установка платы GPU двойной ширины (до 70Вт)
- 2-й слот (нижний) PCIe 5.0 x8/x16 или x0/x16 полной высоты полной длины (Full Height, Full Length), подключение к CPU#2
Райзер-карта #4:
- 1-й слот PCIe 5.0 x16/x16 низкопрофильный (Low Profile), подключение к CPU#2
- 2-й слот PCIe 4.0 x8/x8 низкопрофильный внутренний (Low Profile, Internal), подключение к CPU#1 делит 8 линий PCIe с SATA-контроллером
(Слоты в Райзер-картах #2, #3, #4 (1-й слот) работоспособны только при установке второго процессора!)
|
|
Контроллер дисковой подсистемы
|
Интегрированный в CPU1 SATA-контроллер, 8 портов 6Gb/s (разъем SFF-8654 SLIMLINE x8)
8 портов PCIe 5.0 x4 для накопителей NVMe (2 разъема SFF-TA-1016 MCIO x8 от CPU#1; 2 разъема SFF-TA-1016 MCIO x8 от CPU#2)
Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер):
- RAID-контроллер, HBA-адаптер или Tri-Mode контроллер в слот расширения PCIe 5.0 для накопителей SAS3 и/или SATA;
- Tri-Mode контроллеры в слоты расширения PCIe 5.0 для дополнительных накопителей NVMe (или альтернативного варианта подключения).
- HBA-адаптер (4 порта PCIe 4.0 x4) в слот расширения PCI 5.0 x16 или отсек OCP 3.0 PCIe 5.0 x16 для дополнительных накопителей NVMe.
|
|
Дисковая подсистема
|

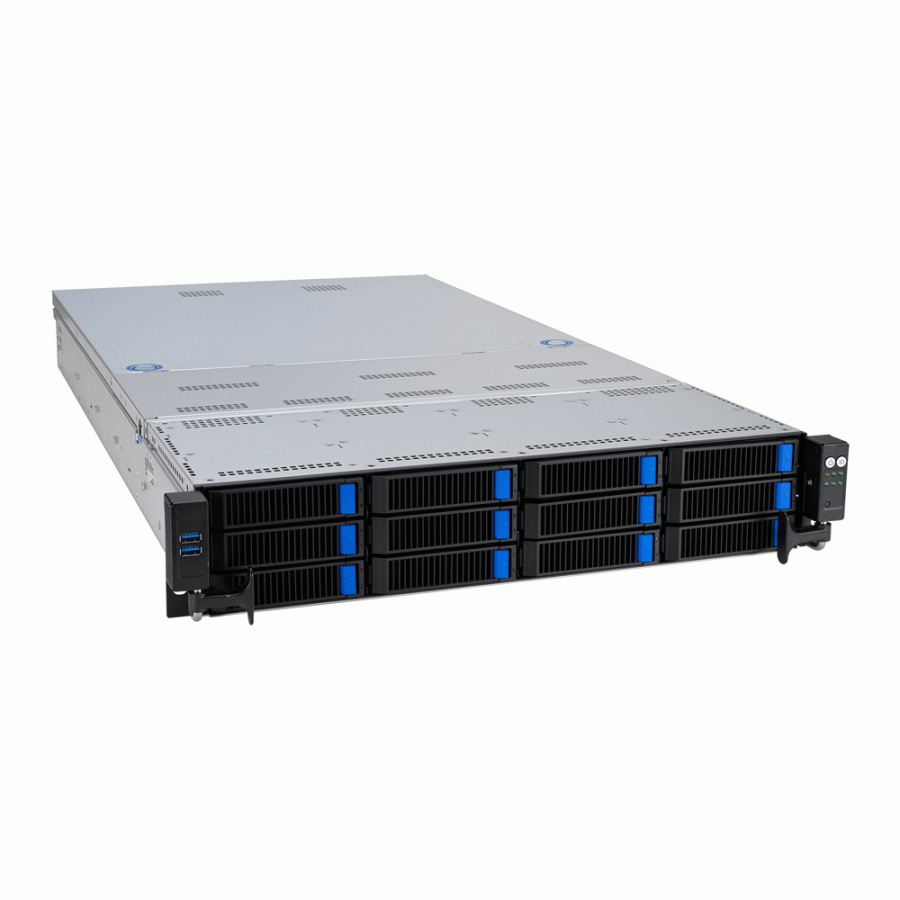

До 12 накопителей с горячей заменой 3.5"/2.5" SAS3/SATA3/NVMe Gen5 (U.2 или U.3) HDD/SSD в корзину на передней панели сервера.
Разъемы на корзине для подключения кабелей:
- 3 разъема SLIMLINE x4 для 12 накопителей SAS3/SATA
- 6 разъемов SFF-TA-1016 MCIO x8 для 12 накопителей NVMe PCIe 5.0 x4
Варианты подключения накопителей:
Для накопителей SATA:
- к интегрированному SATA-контроллеру матплаты кабелем SLIMLINE x8 -> 2 x SLIMLINE x4 (подключено по умолчанию для 8 накопителей, слоты корзины с 5-го по 12-й).
Для накопителей SATA и/или SAS:
- к SAS RAID-контроллеру или HBA кабелями HD Mini-SAS -> SLIMLINE x4, всего до 12-ти накопителей, слоты корзины с 1-го по 12-й, требуются дополнительные кабели;
- к Tri-Mode-контроллеру кабелями (в зависимости от модели контроллера) HD Mini-SAS -> SLIMLINE x4 или SLIMLINE x8 -> 2 x SLIMLINE x4, всего до 12-ти накопителей, слоты корзины с 1-го по 12-й, требуются дополнительные кабели.
Для накопителей NVMe:
- к четырем портам PCIe 5.0 x4 CPU1 на материнской плате двумя кабелями MCIO x8 -> MCIO x8 (подключено по умолчанию для четырех накопителей, слоты корзины с 1-го по 4-й);
- к четырем портам PCIe 5.0 x4 CPU2 на материнской плате двумя кабелями MCIO x8 -> MCIO x8 (подключено по умолчанию для четырех накопителей, слоты корзины с 9-го по 12-й);
- к HBA-адаптеру (4 порта PCIe 4.0 x4) с установкой в слот PCIe 5.0 x16 кабелями SLIMLINE x8 -> MCIO x8 (до 4-х накопителей в слоты 5-8, для каждой пары накопителей требуется дополнительный кабель);
- к HBA-адаптеру (4 порта PCIe 4.0 x4) с установкой в отсек OCP 3.0 PCIe 5.0 x16 кабелями 2 x SLIMLINE x4 -> MCIO x8 (до 4-х накопителей в слоты 5-8, для каждой пары накопителей требуется дополнительный кабель);
- к Tri-Mode-контроллерам кабелями SLIMLINE x8 -> MCIO x8, всего до 12-ти накопителей, для каждой пары накопителей требуется дополнительный кабель (дополнительные накопители NVMe или альтернативный вариант подключения).
|
|
Дополнительные накопители
|
До двух накопителей M.2 SATA/PCIe 4.0 x4 формата 2242/2260/2280 с установкой в разъемы на материнской плате (подключение к CPU#1).
До двух накопителей M.2 SATA / PCIe 3.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3408 с поддержкой RAID 0/1 в слот PCIe.
|
|
Оптический накопитель
|
Не поддерживается, только внешний через порт USB 3.2 Gen1.
|
|
Интерфейсы
|
На передней панели: 2 разъема USB 3.2 Gen1

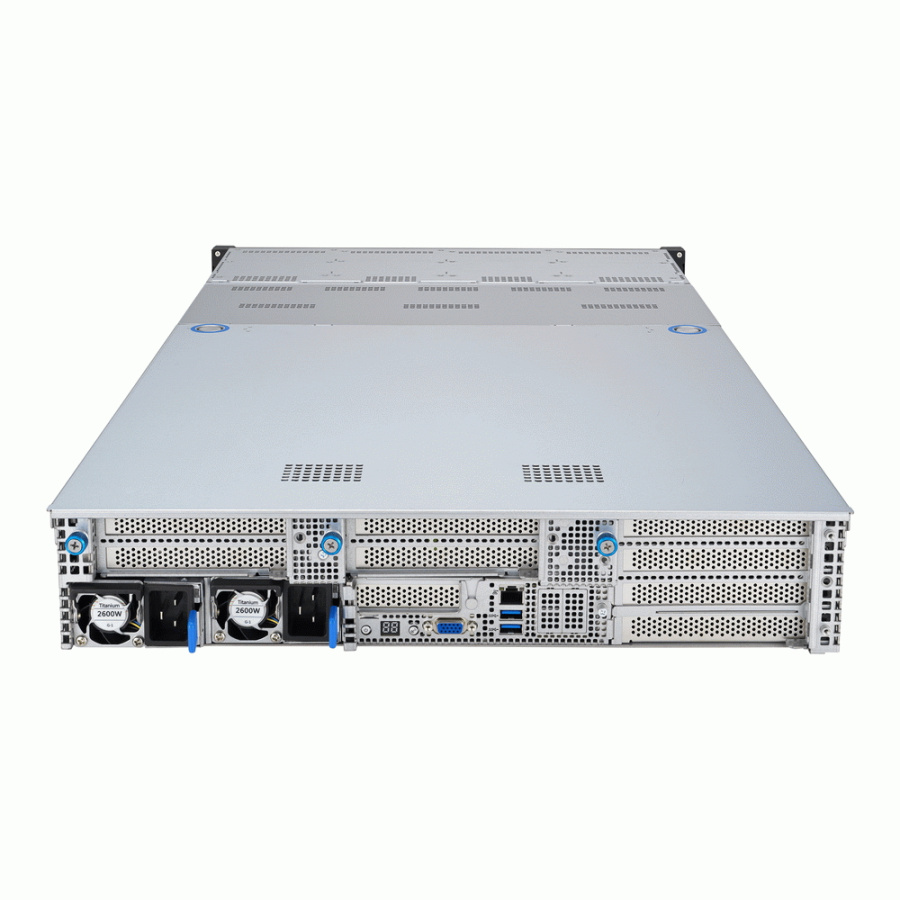

На задней панели: видео-разъем DB-15 (VGA port), порт управления RJ-45 1GbE, 2 порта USB 3.2 Gen1, ID Button with LED
|
|
Видео-адаптер и GPU
|
Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAM
Возможна установка четырех дополнительных видео-карт или GPU с потребляемой мощностью до 70Вт каждая.
|
|
Панель управления
|
На передней панели:
- кнопки управления: Power, Reset, System ID
- индикация: Power LED, ID LED, Message LED, Drive activity LED, LAN Activity LED
На задней панели:
- кнопки управления: Power
- индикация: Power LED, ID LED, Message LED, Port 80 Q-Code LED.
|
|
Управление и мониторинг
|
Integrated Baseboard Management Controller Aspeed® AST2600, IPMI 2.0 & Redfish
Встроенный порт удаленного управления RJ-45 1GbE
Полнофункциональное удаленное управление (KVM, Virtual Media over LAN)
ASUS Control Center
|
|
Блок питания
|
2 блока питания 2600W 80 Plus Titanium с поддержкой резервирования и горячей заменой
Режимы работы подсистемы питания: 1+1 Redundant Power, 2+0 Combined Power
|
|
Система охлаждения
|

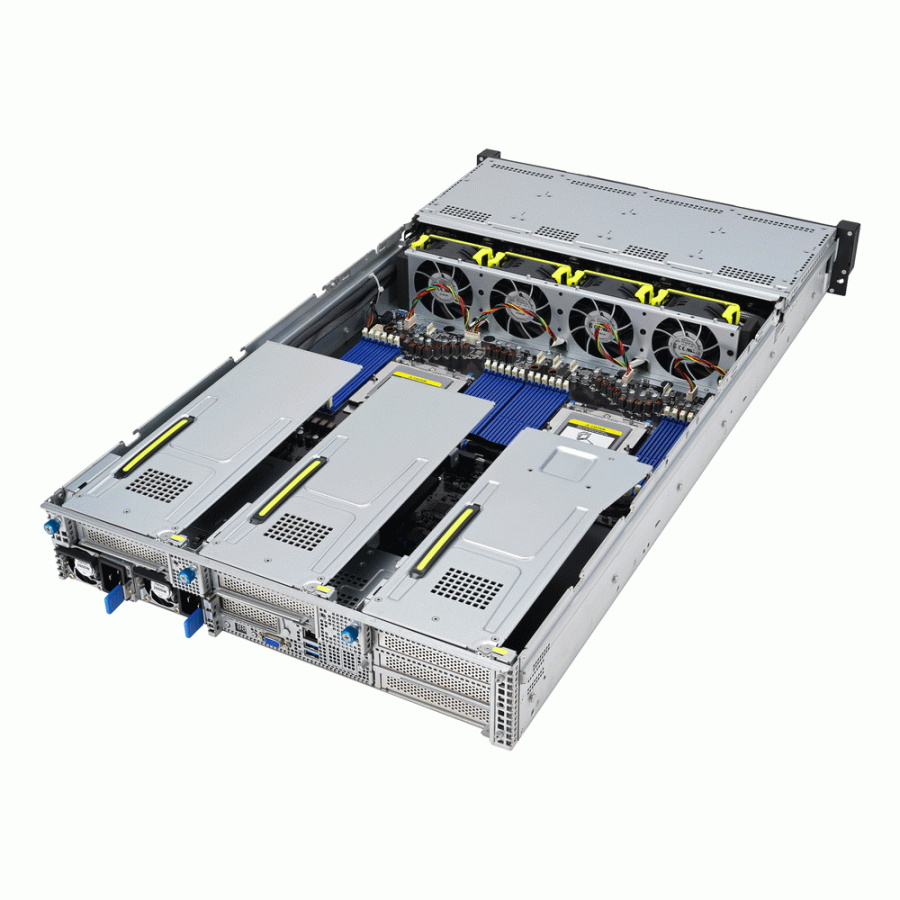

4 управляемых однороторных вентилятора 80x80x38 мм с резервированием и возможностью горячей замены
1 вентилятор в каждом блоке питания
Радиаторы процессора с пассивным охлаждением
|
|
Габариты
|
Высота 8.8 см, ширина 44.9 см, глубина 84.0 см
|
| Вес | 19.3 |
