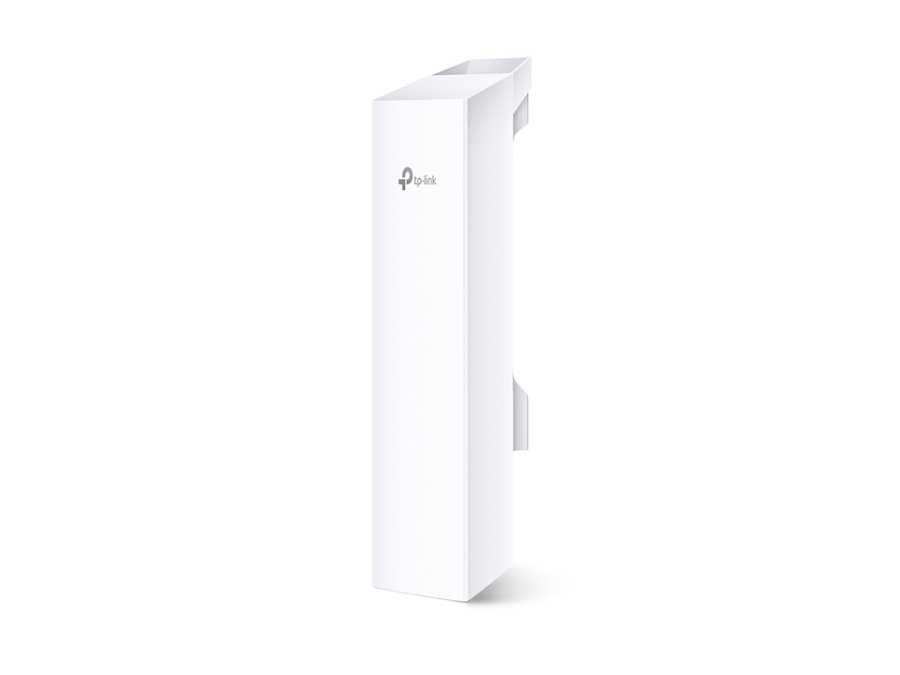

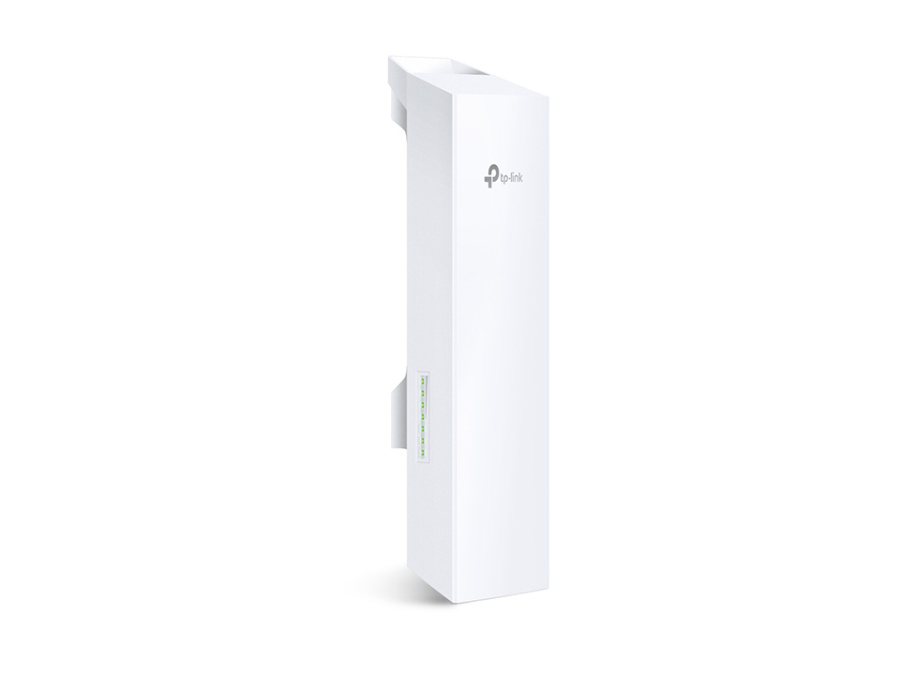

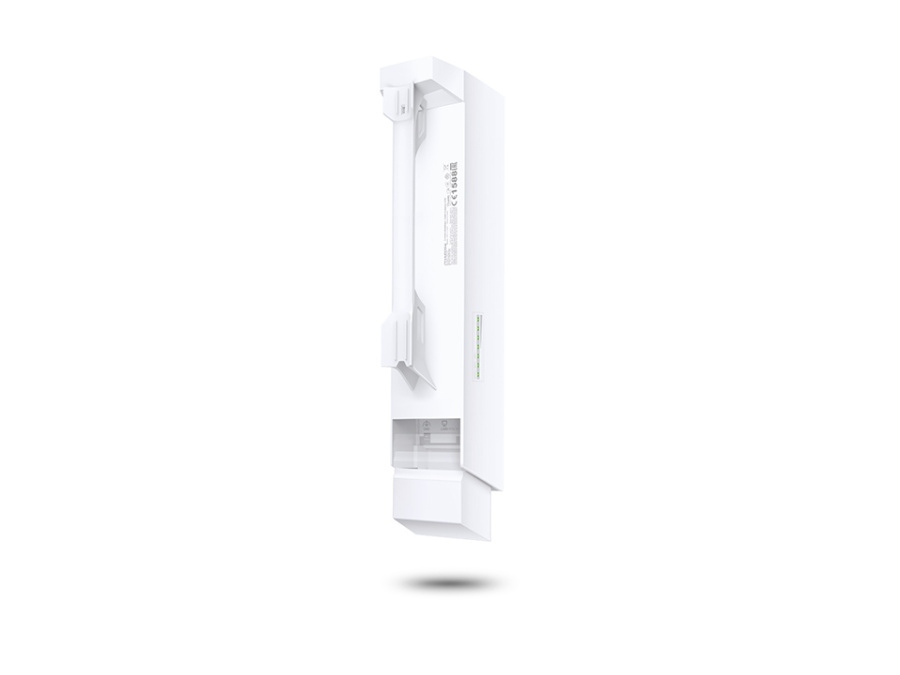

Описание TP-Link CPE520
TP-Link CPE520 - наружная Wi-Fi точка доступа является недорогим и качественным решением для обеспечения беспроводного подключения вне помещения. Благодаря централизованному ПО для управления сетью устройство идеально подходит для подключения по схеме “точка-точка”, “точка-многоточка”, а также для создания Wi-Fi доступа вне помещения. Высокая производительность и удобный дизайн делают CPE520 идеальным выбором для предприятий и конечных пользователей. Чипсет уровня Enterprise от Qualcomm Atheros, высокомощные антенны, специально разработанный корпус и поддержка питания по стандарту PoE обеспечивают превосходную работу точки доступа CPE520 практически в любом климате. Рабочая температура устройства находится в диапазоне от -30 °С до +70 °С.
Особенности TP-Link CPE520
- Встроенная 16 дБи 2x2 двухполяризационная направленная MIMO антенна
- Регулируемая мощность передачи: от 0 до 20 дБм/100 мВт
- Оптимизация на системном уровне для беспроводной передачи данных на расстояния, превышающие 20 км
- Технология TP-LINK Pharos MAXtream TDMA (TDMA - множественный доступ с разделением по времени) улучшает пропускную способность и производительность устройства, уменьшает задержку - идеальное решение для использования в режиме точка-многоточка
- Pharos Control - централизованное приложение для управления сетью
- Поддержка рабочих режимов: точка доступа, клиент, ретранслятор, точка доступа с маршрутизатором, точка доступа и клиент-маршрутизатор (беспроводной клиент WISP)
- Адаптер пассивного PoE поддерживает питание устройства на расстоянии до 60 метров по технологии Power over Ethernet и позволяет дистанционно сбрасывать настройки устройства
Технические характеристики
|
Заводские данные
|
|
Компания-производитель
|
TP-Link
|
|
Модель
|
CPE520
|
|
Страна-производитель
|
Китай
|
Классификация
|
|
Тип
|
Точка доступа
|
|
Размещение
|
Наружное/уличное
|
|
Установка
|
Настенная/на мачту
|
|
Аппаратные характеристики
|
Процессор
|
Qualcomm Atheros Enterprise 560 МГц, ядро MIPS 74Kс
|
Память
|
RAM — 64 МБ DDR2
Flash — 8 МБ
|
|

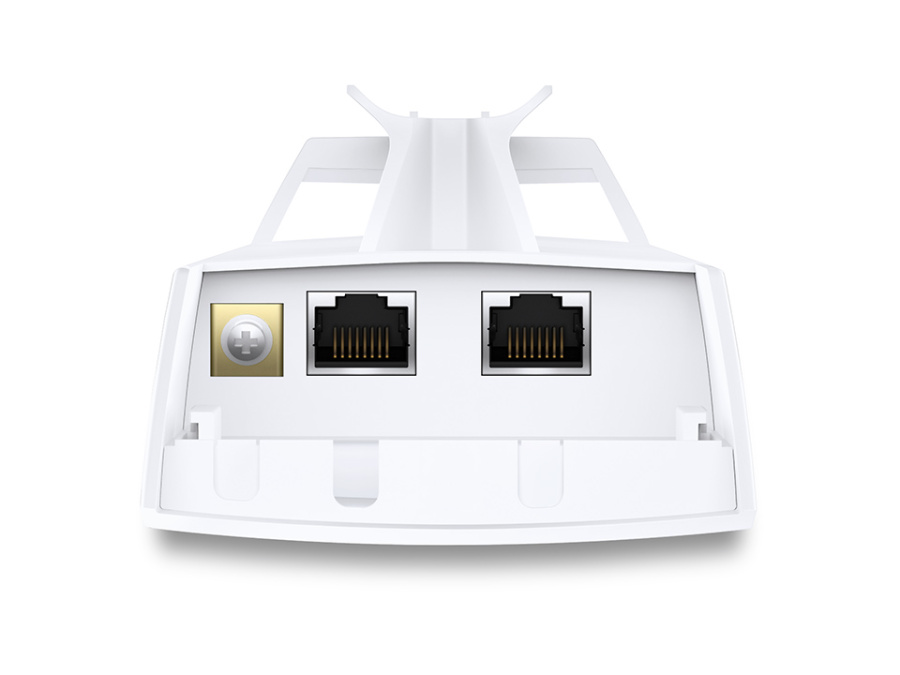

Интерфейсы
|
1 экранированный порт Ethernet (LAN0, входящее Passive PoE) 10/100 Мбит/с
1 экранированный порт Ethernet (LAN1) 10/100 Мбит/с
1 вывод заземления
1 кнопка Reset
|
Тип антенны
|
Встроенная 16 дБи 2x2 двухполяризационная направленная антенна
Ширина луча: 45° (горизонтальная) / 30° (вертикальная)
|
|
Защита
|
Защита от электростатического разряда до 15 кВ
Защита от удара молнии до 6 кВ
|
Корпус
|
Стабилизированный пластик ASA для использования на улице
Сертификация для защиты от влаги и пыли IPX5
|
|
Параметры Wi-Fi
|
Стандарты беспроводных сетей
|
IEEE 802.11a/n (при отключённом Pharos MAXtream)
|
Собственный протокол
|
Режим TDMA (с включённым Pharos MAXtream)
|
Скорость беспроводной передачи данных
|
До 300 Мбит/с (40 МГц, динамически)
До 144,4 Мбит/с (20 МГц, динамически)
До 72,2 Мбит/с (10 МГц, динамически)
До 36,1 Мбит/с (5 МГц, динамически)
|
Диапазон частот (приём и передача)
|
5150-5350 МГц
5650-5725 МГц
|
Мощность передатчика
|
20 дБм
|
|
Характеристики программного обеспечения
|
Настройки беспроводного режима
|
Технология Pharos MAXtream TDMA
Режимы 802.11a/n
Выбор ширины канала: 5/10/20/40 МГц
Автоматический выбор канала
Контроль мощности передачи
Динамический выбор частоты (DFS)
Включение/выключение WDS
Безопасность: WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP) шифрование, 64/128/152-битное WEP шифрование
Включение/выключение широковещания SSID
Multi-SSID с VLAN Tagging (только в режиме точки доступа)
Настройка Distance/ACK Timeout
Фильтрация MAC-адресов
Дополнительные настройки беспроводного режима:
> Интервал маяка/порог RTS/фрагментация
> Порог/интевал DTIM/AP Isolation/Short GI/Wi-Fi Multimedia
|
Управление
|
Поиск и удалённое управление с помощью приложения Pharos Control
HTTP/HTTPS веб-утилиты настройки
Системный журнал
SNMP Agent(v2c)
Ping Watch Dog
Динамический DDNS
SSH сервер
|
Системные инструменты
|
Индикаторы качества беспроводного сигнала:
Качество сигнала/Помехи/Передача CCQ/Процессор/Память
Контроль:
Пропускная способность/Станции/Интерфейсы/
ARP/Маршруты/WAN/DHCP
Анализ спектра
Проверка скорости
Ping
Трассировка
|
Оптимизация на системном уровне
|
Оптимизированный IGMP Snooping/Proxy для групп multicast
Сторожевой таймер
|
|
Характеристики адаптера PoE
|
Размеры (Ш x Д x В)
|
110 x 57 x 33,5 мм
|
Интерфейсы
|
1 разъём питания с заземлением
1 экранированный 10/100 Мбит/с кабель Ethernet (питание + данные)
1 экранированный 10/100 Мбит/с кабель Ethernet (данные)
|
Кнопки
|
Кнопка удалённого сброса настроек (Reset)
|
Светодиодные индикаторы питания
|
0~0,8A: Зелёный
0,8A~1,0A: Красный
|
Входная мощность
|
100-240 В переменного тока, 50/60 Гц
|
Выходной ток
|
24 В постоянного тока, не более 1 А
+: контакты 4, 5;
-: контакты 7, 8;
(Поддержка Power over Ethernet до 60 м)
|
Производительность
|
>80%
|
Сертификация
|
CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark
|
|
Условия эксплуатации
|
Рабочая температура
|
от -40°C до +80°C
|
Рабочая влажность
|
от 10% до 90%, без конденсата
|
|
Дополнительно
|
|
Источник питания
|
Пассивное PoE по LAN0 (+: контакты 4,5; -: контакты 7,8)
Диапазон напряжения: 16 - 27 В постоянного тока
|
|
Потребляемая мощность
|
14 Вт
|
|
Сертификация
|
CE, FCC, RoHS, IPX5
|
Габариты без упаковки (ШxГxВ)
|
276 x 79 x 60 мм
|
|
Гарантия
|
36 мес
|
Комплект поставки
|
Точка доступа TP-Link CPE510
|
1 шт.
|
Адаптер Passive PoE 24 В 1 А
|
1 шт.
|
|
Комплект для монтажа на столбе
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Документация
|
1 шт.
|
