Описание LigoWave LigoDLB ECHO 5D

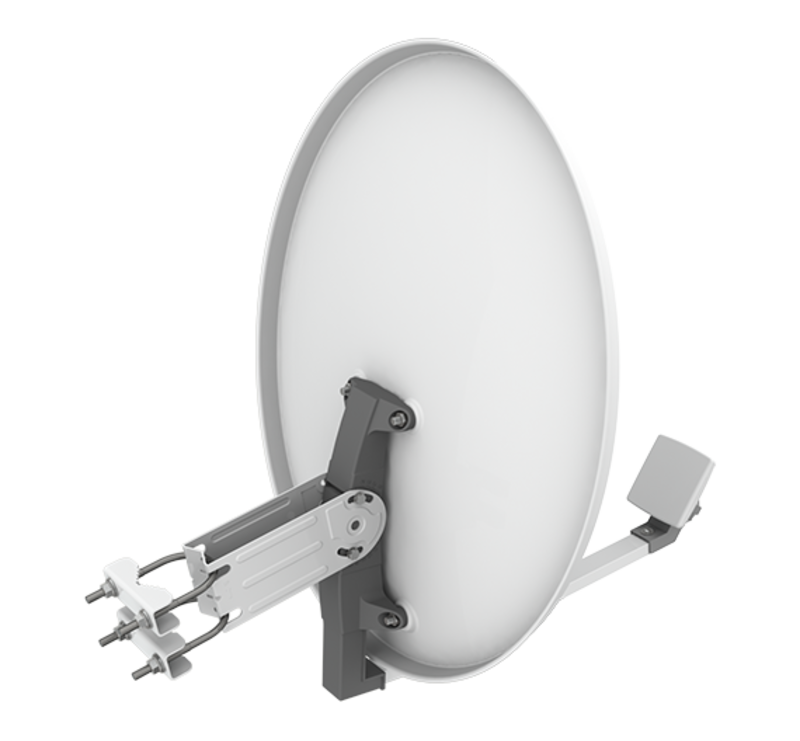

Уличная точка доступа Wi-Fi диапазона 5 ГГц с широким программным функционалом - представляет собой ECHO 5, подсоединённый к фирменному параболическому отражателю. Устройство было разработано для экономически эффективных соединений на дальних дистанциях (до 50 км). Заключено всё это во всепогодный корпус с удобным креплением, которое позволяет легко регулировать угол наклона устройства. Присутствует и поддержка технологии PoE.
Программная часть построена на базе Linux, удобна в использовании благодаря веб-интерфейсу и другим способам управления. Также продукт совместим с WNMS - фирменным централизованным сервером для управления конфигурациями, прошивками и анализа статистики.
Особенности Wi-Fi точки доступа:
- диапазон частот 5150-5850 МГц
- пакетная производительность до 80000 пакетов в секунду
- пропускная способность до 170 Мбит/с реального трафика
- высокая выходная мощность радиомодуля - до 29 дБм
- многофункциональная операционная система
- умный проприетарный поллинговый протокол iPoll 3 (полезен для сетей "точка-много точек")
- соответствует стандарту защиты IP67
- бесплатная система централизованного управления WNMS - Wireless Network Management System (локальная и облачная версии, а также приложение-клиент для Android)
- отзывчивый графический пользовательский интерфейс на базе современной технологии HTML5
- возможность установки на мачту или на стену
Преимущества Wi-Fi точки доступа:
- надежность и высокая скорость беспроводного соединения, в том числе в средах с высоким уровнем шумов;
- возможность работы как в режиме моста/маршрутизатора, так и в качестве повторителя беспроводного сигнала (последний вариант позволяет одновременно эксплуатировать устройство как рабочую станцию и Wi-Fi точку доступа);
- надежная защита корпуса устройства от влаги и других неблагоприятных погодных условий, позволяющая осуществлять эксплуатацию оборудования даже в самых суровых климатических условиях;
- уникальный форм-фактор, двойная поляризация антенны и спутниковый отражатель, обеспечивающий более высокое усиление и дальность беспроводного соединения;
- дружественный пользовательский интерфейс, позволяющий изменять многие настройки оборудования без последующей перезагрузки;
- поддержка проприетарного протокола iPoll 3, повышающего производительность;
- совместимость с WNMS;
- отказоустойчивость оборудования при обновлении программного обеспечения (ПО) (в случае возникновения сбоя при перепрошивке, устройство можно будет запустить, используя резервную копию ПО предыдущей версии);
- металлическая задняя часть корпуса позволяет существенно снизить уровень паразитного излучения;
- винт на корпусе устройства позволит удобно его заземлить.
Технические характеристики
Стандарт WiFi
|
802.11a/n или iPoll (проприетарный)
|
|
Поддержка MIMO
|
Да, 2х2
|
|
Модуляция
|
802.11a/n: OFDM (64QAM, 16QAM, QPSK, BPSK)
|
|
Процессор
|
Atheros AR9342 533 МГц
|
ОЗУ
|
64 МБ DDR2
|
ПЗУ
|
16 МБ SPI
|
Защита от перенапряжения
|
3 кВ линия-земля, 1 кВ линия-линия
|
Диапазон частот
|
5150 - 5850 МГц
|
Выходная мощность передатчика
|
До 29 дБм (в зависимости от установленной страны), возможна программная регулировка
|
Чувствительность приёмника
|
Варьируется от -97 до -75 дБм в зависимости от модуляции
|
Скорость передачи
|
- 802.11n: 300 / 270 / 240 / 180 / 120 / 90 / 60 / 30 Мбит/сек
- 802.11a: 54 / 48 / 36 / 24 / 18 / 12 / 9 / 6 Мбит/сек
|
Ширина канала
|
5, 10, 20, 40 МГц
|
Коррекция ошибок
|
FEC, Selective ARQ
|
Схема дуплекса
|
Временно́е разделение
|
Усиление антенны
|
27 дБи
|
Кросс-изоляция
|
30 дБи
|
КСВ
|
< 1.4
|
Поляризация
|
Двойная линейная
|
Угол излучения при 3 дБ
|
В вертикальной плоскости 6°, в горизонтальной плоскости 6° (для обеих поляризаций)
|
Разъём Ethernet
|
1x 10/100 Мбит/сек Fast Ethernet (RJ-45)
|
Режим работы радиомодуля
|
- Access point (auto WDS)
- Access point (iPoll 3)
- Station (ARP NAT)
- Station (WDS, iPoll 3)
|
Способы управления
|
- веб-интерфейс HTTP(S)
- командная строка посредством SSH
- возможность подключения к WNMS-серверу для настройки
- SNMP read
- Telnet
|
Беспроводные технологии
|
Интеллектуальный опрос клиентов, интеллектуальный автоматический выбор канала, адаптивный автоматический выбор модуляции, автоматический контроль мощности передатчика (ATPC)
|
Безопасность
|
- WPA/WPA2 personal
- WPA/WPA2 enterprise
- фильтрация по MAC (WACL - Wireless Access Control List)
- Изоляция клиентов
|
Беспроводной QoS
|
4 очереди приоретизации для протокола iPoll 3
|
|
Режимы работы сети
|
Bridge, Router IPv4, Router IPv6
|
|
Сетевые технологии
|
Маршрутизация с и без NAT, VLAN, Firewall
|
|
Протоколы WAN
|
Статический IP, DHCP клиент, PPPoE клиент
|
|
Сервисы
|
DHCP сервер, SNMP сервер, NTP клиент, Router Advertisement Daemon, Ping Watchdog
|
|
Беспроводные инструменты
|
Поиск других точек доступа в эфире, Тест радиоканала, Юстировка антенны
|
|
Инструменты мониторинга
|
SNMP V1/2с/3 сервер, системный журнал (Syslog), системные уведомления и SNMP trap
|
|
Питание
|
- 12..24 В DC по технологии Passive PoE
- блок питания (со встроенным PoE инжектором) 24 В в комплекте
- на входе нужно 100 - 240 В AC
- потребляемая мощность не более 4.5 Вт
|
Вес
|
3.18 кг
|
|
Диаметр мачты
|
30-60 мм (диаметры мачт для крепления устройств LigoWave)
|
Размер
|
90 х 70 х 90 мм
|
Температура окружающей среды рабочая
|
-40.. +65 °С
|
Влажность окружающей среды рабочая
|
0..90 % без конденсата
|
-
