Описание MikroTik netPower 16P (CRS318-16P-2S+OUT)

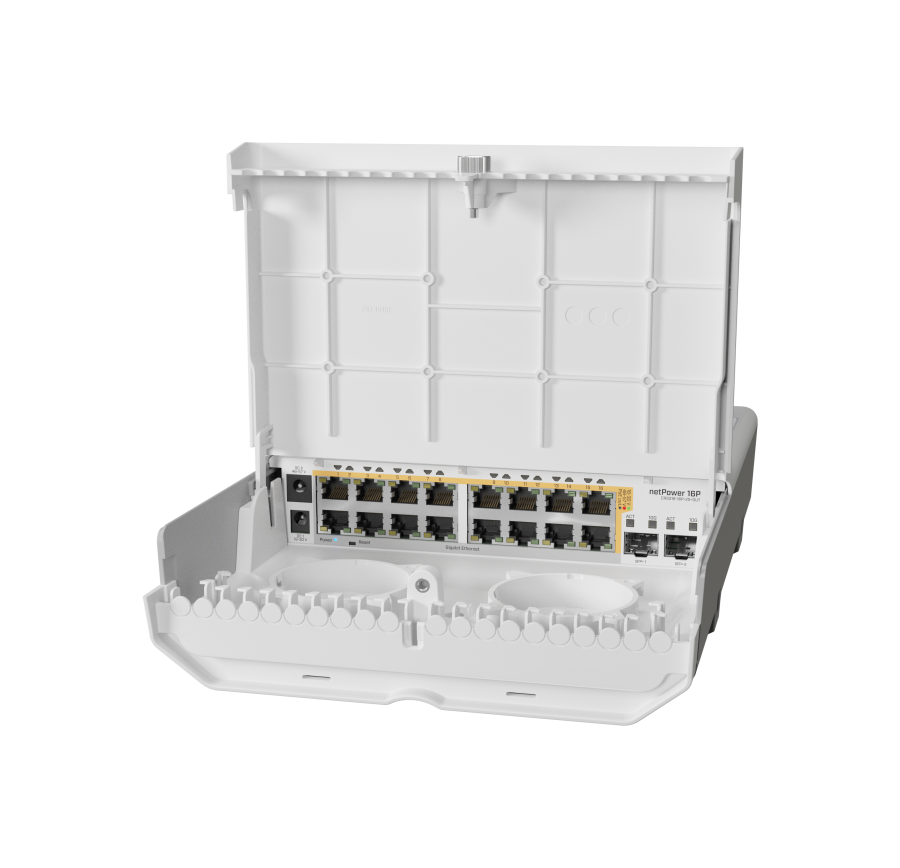

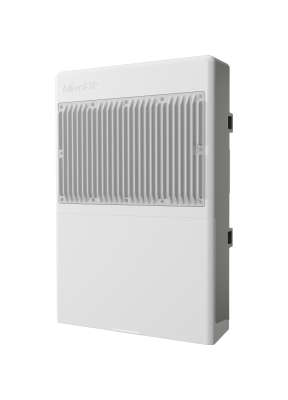

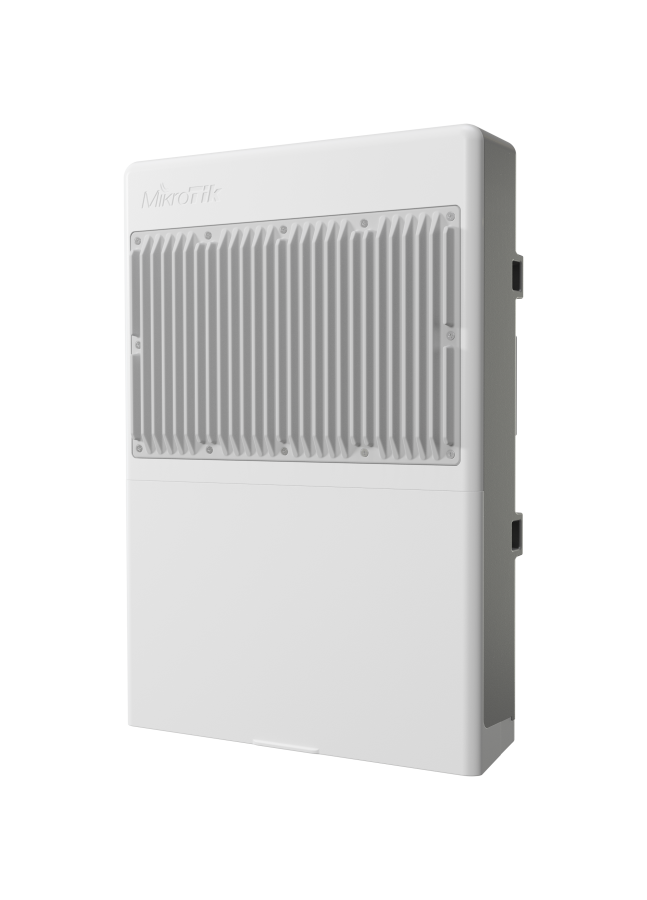

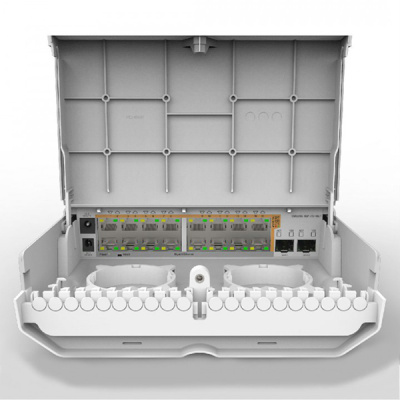

MikroTik netPower 16P (CRS318-16P-2S+OUT) - Всепогодный 18-портовый коммутатор с функцией раздачи PoE-питания на 16 гигабитных портах и двумя портами SFP+ (10 Гбит/с) — сверхпростой способ запитать множество точек доступа или IP-камеры, а также оборудование нескольких восходящих каналов, размещённое на телекоммуникационной вышке.

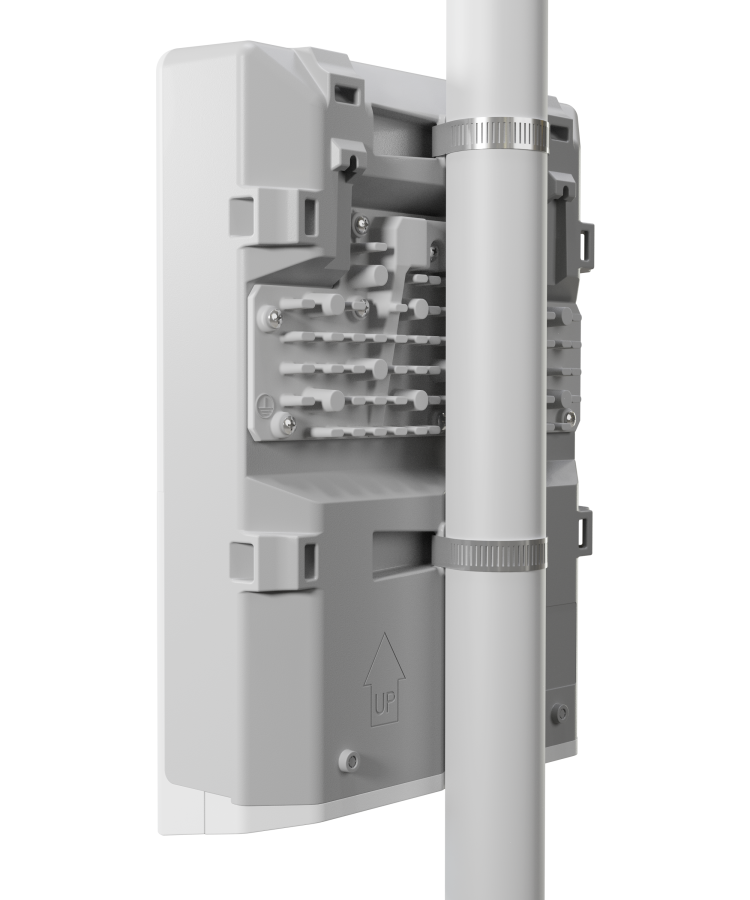

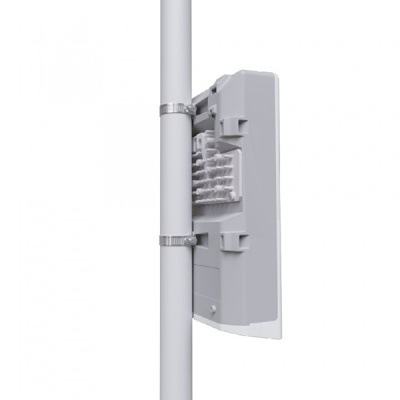

Прочный, компактный, влагостойкий корпус позволяет устанавливать коммутатор в любой среде эксплуатации: от влажных чердаков и шахт до вышек и мачт с помощью металлических хомутов.
Особенности MikroTik netPower 16P (CRS318-16P-2S+OUT)
- Обеспечивает подачу питания на все имеющиеся точки доступа и камеры, установленные в любом месте
- 16 гигабитных Ethernet-портов с функцией раздачи PoE-питания
- 2 порта SFP+ для оптоволоконных соединений на скорости 1,25 / 10 Гбит/с
- Внутренняя пропускная способность: 36 Гбит/с
- Совокупная пропускная способность портов: 72 Гбит/с
- Скорость обработки пакетов: 53,6 млн пак/с
- Двойная загрузка поддерживаемых ОС: SwOS или RouterOS
- Уличная эксплуатация
- Обладает функциями маршрутизатора (RouterOS)
Технические характеристики
|
Процессор
|
98DX226S, 800 МГц, 1 ядро
|
|
Архитектура
|
ARM (32 бит)
|
|
ОЗУ
|
256 МБ RAM
|
|
ПЗУ
|
16 МБ FLASH
|
|
Сетевой интерфейс
|
16х 10/100/1000 Мбит/с Ethernet
2х SFP+
|
|
Чип коммутации
|
98DX226S
|
|
Питание на входе
|
18–30 В / 48–57 В (DC Jack)
|
|
Раздача PoE
|
802.3af/at
Порты Ether1–Ether16
При входном питании 18–30 В:
Passive PoE (напряжение совпадает с напряжением на входе)
Максимальный ток на каждый порт 1,1 А
При входном питании 31–57 В:
Passive PoE (напряжение совпадает с напряжением на входе)
Максимальный ток на каждый порт 0,6 А
Суммарно на все порты (A)
Предельное значение суммарной выходной мощности также будет зависеть от максимального предела тока блока питания. Вы не должны превышать предел тока своего блока питания, иначе плата может перезагрузиться. Мощность раздачи PoE суммарно не более 300 Вт.
|
|
Максимальное энергопотребление
|
316 Вт, 16 Вт (без подключённых устройств)
|
|
Гнездовой разъём питания постоянного тока
|
2
|
|
Размеры
|
303 x 212 x 78 мм
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
SwOS / RouterOS Level 5 (двойная загрузка)
|
|
Дополнительно
|
Датчик температуры процессора
|
Результаты замера производительности коммутации
|
CRS318-16P-2S+OUT
|
RouterOS версии 6.45.7
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Коммутация
|
Внутренняя пропускная способность Layer 2
|
2925,9
|
35532,1
|
8458,7
|
34646,8
|
53571,4
|
27428,6
|
|
Коммутация
|
Совокупная пропускная способность Layer 2
|
2926,9
|
71088,5
|
8459,7
|
69301,9
|
53572,4
|
54858,1
|
|
Коммутация
|
Внутренняя пропускная способность Layer 1
|
2927,9
|
36000,0
|
8460,7
|
36000,0
|
53573,4
|
36000,0
|
|
Коммутация
|
Совокупная пропускная способность Layer 1
|
2928,9
|
72000,0
|
8461,7
|
72000,0
|
53574,4
|
72000,0
|
Как и другие коммутаторы CRS-линейки, CRS318-16P-2S+OUT оборудован встроенным процессором, использующим весь функционал RouterOS, но с некоторыми ограничениями производительности (указаны в таблице ниже).
Результаты замера производительности процессора
|
CRS318-16P-2S+OUT
|
98DX226S (800 МГц) RouterOS версии 6.45.7
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
104,1
|
1264,2
|
119,1
|
487,8
|
141,1
|
72,2
|
|
Мост
|
25 правил фильтрации моста
|
59,7
|
725,0
|
59,7
|
244,5
|
70,4
|
36,0
|
|
Маршрутизация
|
отсутствует (fast path)
|
104,1
|
1264,2
|
129,7
|
531,3
|
143,5
|
73,5
|
|
Маршрутизация
|
25 простых очередей
|
56,7
|
688,6
|
57,9
|
237,2
|
65,2
|
33,4
|
|
Маршрутизация
|
25 правил фильтрации IP
|
44,1
|
535,6
|
45,6
|
186,8
|
48,4
|
24,8
|
Технические характеристики MikroTik netPower 16P (CRS318-16P-2S+OUT)
|
Линейка (по модельному ряду)
|
MikroTik netPower
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
16 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
16 шт.
|
|
Количество портов SFP
|
0
|
|
Количество портов SFP+
|
2 шт.
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP
|
0
|
|
Количество портов QSFP+
|
0
|
|
Количество портов QSFP28
|
—
|
|
Общее количество оптических портов
|
2 шт.
|
|
Общее количество кабельных сетевых портов
|
18 шт.
|
|
Раздача PoE-питания
|
Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3af; 802.3at
|
|
Мощность раздачи PoE на порт
|
33-34 Вт
|
|
Мощность раздачи PoE суммарно
|
Не более 300 Вт
|
|
Питание по PoE
|
—
|
|
Резервный блок питания
|
Нет
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Console (RJ45/DB9)
|
Нет
|
|
Варианты монтажа
|
На мачту
|
|
Всепогодный корпус
|
Да
|
|
Линейка (по производительности)
|
Средний с раздачей PoE
|
|
Мощность передатчика для России
|
—
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|

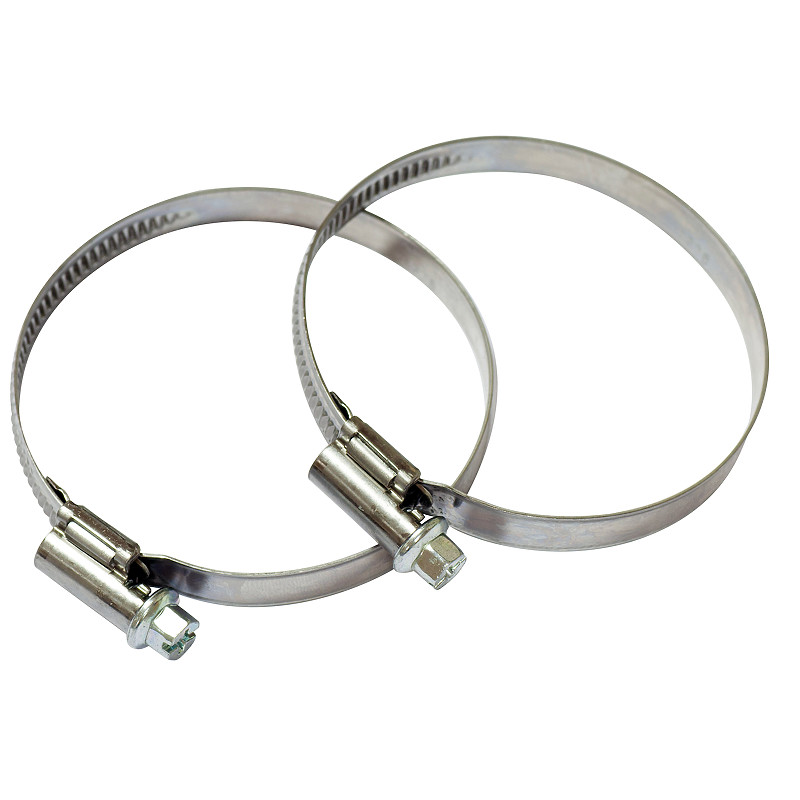

Металлический хомут для установки на мачту (1)
|
1 шт.
|
|
Металлический хомут для установки на мачту (2)
|
2 шт.
|
|
Набор для крепления (K-66)
|
1 шт.
|
|

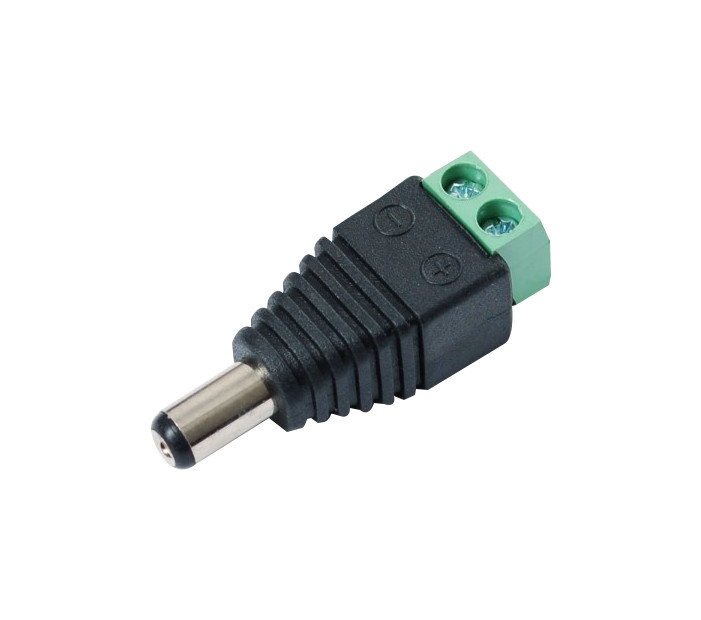

Переходник DC-гнездо — клеммная колодка
|
2 шт.
|
