Описание
PoE-инжектор, позволяющий преодолевать ограничения PoE. Fiber PoE Gen 2 - это недорогое решение для развёртывания уличных (наружных) сетей, которым требуется поддержка связи на больших расстояниях до PoE-устройств. Fiber PoE Gen 2 также обеспечивает существенную защиту от электростатического разряда и скачков напряжения для стандартного PoE-оборудования.
Раздельная передача данных и питания
PoE отлично подходит для внутренних установок и развёртывания на коротких дистанциях. Однако, при наружном применения и использовании на больших расстояниях технология PoE становится уязвимой к скачкам напряжения и ограничивается дальностью 100 м с коррелированной потерей мощности. Fiber PoE Gen 2 передаёт данные и питание по отдельным кабелям, что значительно повышает целостность этих данных и позволяет прокладывать более длинные кабели.
Устройство обеспечивает гигабитную двунаправленную передачу данных между витой парой Ethernet и волоконно-оптическим кабелем, и инжектирует постоянный ток к Ethernet кабелю для пассивного PoE. Используйте одно устройство Fiber PoE Gen 2 как преобразователь оптоволокна в Ethernet или пару устройств для построения моста.
Передача данных по оптоволокну
Использование оптоволоконных кабелей для передачи данных значительно снижает количество сбоев, возникающих из-за электростатического разряда и электромагнитных помех. Целостность данных, переданных по витой паре, обеспечена вплоть до 100 м.
Fiber PoE Gen 2 поддерживает гигабитный SFP-модуль и питание 24 В или 50 В от кабеля постоянного тока или PoE-кабеля.

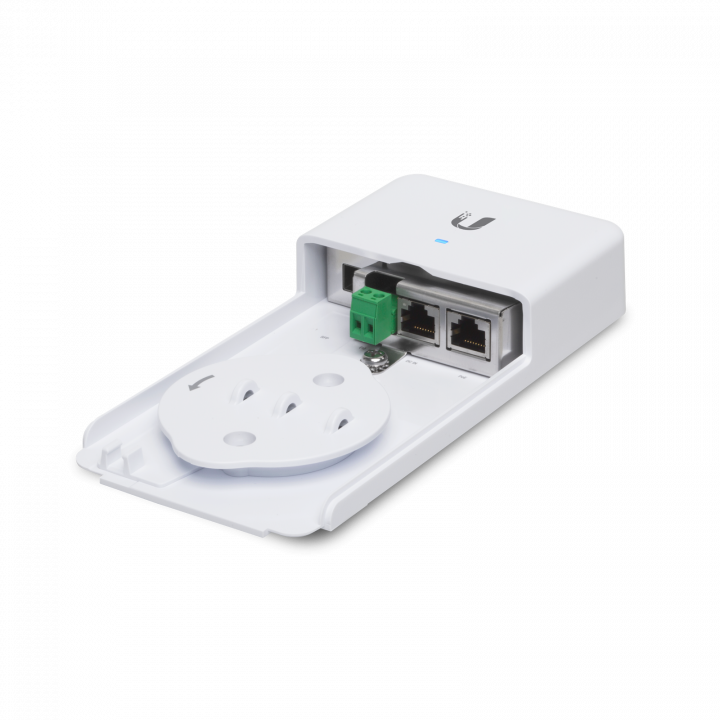

Встроенный компенсатор натяжения волоконного кабеля
Встроенная система защиты от натяжения была разработана таким образом, что она смогла легко поместиться в корпус Fiber PoE Gen 2 и обеспечить дополнительную защиту и более совершенную установку.
Долговечное уличное использование
Одной из особенностей Fiber PoE Gen 2 является уличный, всепогодный форм-фактор со встроенной системой управления компенсатором натяжения волоконного кабеля.
Примеры использования
Данные. Ниже приведены стандартные примеры использования Fiber PoE Gen 2. Обратите внимание, что устройство всегда выдаёт PoE-питание, его нельзя использовать как просто медиаконвертер (для неPoE-устройств).
Преобразователь оптоволокна в Ethernet. Одно устройство Fiber PoE Gen 2, расположенное на верхушке мачты, используется для преобразования волокна в Ethernet. У основания мачты оптоволоконный кабель подключается непосредственно к оптоволоконному маршрутизатору или коммутатору.
Оптоволоконный мост. Два устройства Fiber PoE Gen 2 - одно у основания и одно на верхушке мачты - обеспечивают оптоволоконной линией связи данных для защиты от электромагнитных помех, которые могут привести к повреждению оборудования или нарушить целостность сигнала.
Питание. Fiber PoE Gen 2 способен питать другое PoE-устройство при помощи Passive PoE. Ниже представлены варианты подачи питания.
- DC. Подключите кабель питания 24 В DC или 50 В DC к клеммной колодке.
- PoE (только питание). Подключите Ethernet кабель с 24 В или 50 В PoE (4 пары) к порту ввода постоянного тока RJ45.
- PoE (питание и данные). Подключите Ethernet кабель с 24 В или 50 В PoE (4 пары) к порту PoE RJ45.
Порт входного питания
|
Ввод питания
|
Вывод питания
|
Клеммная колодка (DC)
|
2 провода DC, 24 В
|
Порт PoE, 2 пары (4, 5+; 7, 8-), 24 В
|
2 провода DC, 50 В
|
Порт PoE, 4 пары, 50 В
|
RJ45 (DC, только питание)
|
2 пары (4, 5+; 7, 8-), 24 В
|
Клеммная колодка, 24 В
Порт PoE, 24 В, 2 пары (4, 5+; 7, 8-)
|
4 пары, 24 В
|
Клеммная колодка, 24 В
Порт PoE, 24 В, 4 пары
|
4 пары, 50 В
|
Клеммная колодка, 50 В
Порт PoE, 50 В, 4 пары
|
PoE (питание и данные)
|
2 пары (4, 5+; 7, 8-), 24 В
|
Клеммная колодка, 24 В
|
4 пары, 24 В
|
Клеммная колодка, 24 В
|
4 пары, 50 В
|
Клеммная колодка, 50 В
|
Технические характеристики
Размеры
|
196.4 x 93.5 x 32.4 мм
|
Вес
|
288 г
|
Корпус
|
Белый поликарбонат
|
Интерфейс подключения
|
1x SFP-порт (только 1.25 Гбит/с)
1х DC клеммная колодка
1х DC RJ45 порт с вводом постоянного тока
1х 1000 Мбит/с Ethernet PoE-порт (10 и 100 Мбит/с не поддерживается)
|
Среднее энергопотребление
|
1.5 Вт
|
Способ питания
|
DC клеммная колодка, 2 провода, 24 В DC или 50 В DC
Ввод DC через порт RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или
4 пары (24 В DC или 50 В DC) Passthrough
Порт PoE RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или
4-пары (24 В DC или 50 В DC) PoE Passthrough
|
Вывод PoE
|
Порт PoE RJ45, 2 пары (4, 5+; 7, 8-) (24 В DC), или
4 пары (24 В DC или 50 В DC) Passive PoE
|
Вывод DC
|
Клеммная колодка, 2 провода (24 В DC или 50 В DC)
|
Диапазон входного напряжения DC
|
16-57 В
|
Защита от перенапряжения
|
Встроенная высокотоковая газоразрядная трубка для DC клеммной колодки и PoE-порта
|
Светодиодный индикатор
|
Белый: включено
Голубой: подключено
Голубой (мигающий): активность
|
Температура окружающей среды рабочая*
|
-40.. +60 °C
|
Рабочая влажность
|
10.. 95% без конденсата
|
Защита от электростатического разряда/электромагнитного импульса
|
По воздуху: ±24 кВ
При контакте: ±24 кВ
|
Комплект поставки
PoE-инжектор
|
1 шт.
|
Саморез
|
1 шт.
|
Металлический хомут
|
2 шт.
|
