Описание Planet POE-E304
Planet POE-E304 PoE расширитель Planet POE-E304 имеет 1 порт UltraPoE60В и 4 GigabitPoEпорта 802.3af/at , разработанный специально для нескольких устройств PoE. POE- E304 может получать максимальную мощность PoE 60 Вт от входного порта Ultra PoE и обеспечивает максимальную мощность PoE 55 Вт для четырех выходных портов PoE, передавая данные и питание IEEE 802.3 at/802.3 af по Ethernet по стандартному 100-метровому (328 футов) кабелю Cat. 5/5e/6 UTP. POE-E304 обеспечивает простое решение для добавления портов PoE без использования дополнительных кабелей и обеспечивает более гибкие сетевые приложения без необходимости внешнего адаптера питания.
Особенности Planet POE-E304
- POE- E304 довольно легко устанавливается благодаря отсутствии необходимости в настройке. Он устанавливается между оборудованием источника питания (PSE) и устройством с питанием (PD).
- POE-E304 подает питание на PD, не влияя на производительность передачи данных. POE-E304 предлагает экономичное и быстрое решение для удвоения стандартного диапазона PoE со 100 до 200 метров.

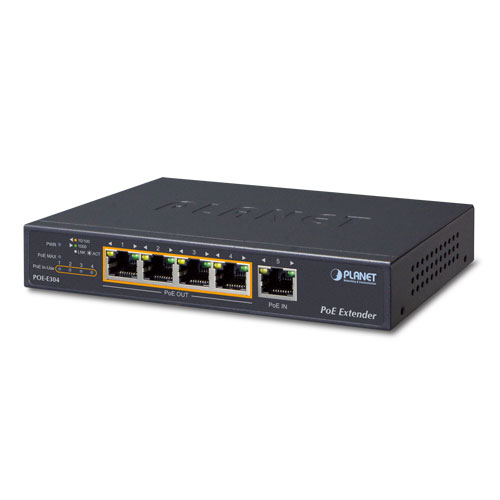

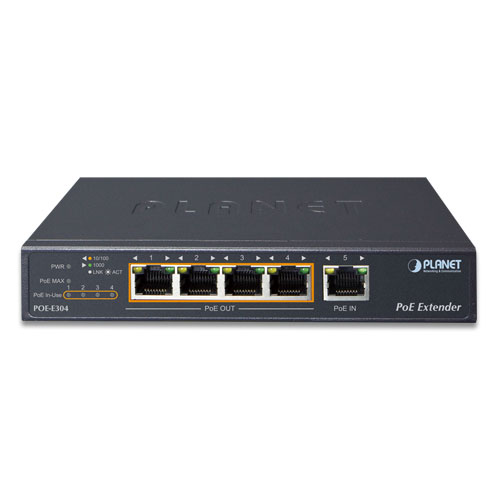

- POE-304 выполнен в компактном корпусе, имеющий пять портов RJ45, из которых один порт "PoE IN" функционирует как вход PoE (данные и питание), а остальные четыре порта "PoE OUT" функционируют как выход PoE.
- Порт "PoE OUT" также является инжектором питания, который передает постоянное напряжение по кабелю Cat5/5e/6 и одновременно передает данные и питание между PSE и PD.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Сетевой разъем
|
PoE в порту1 x 10/100/1000 BASE-T Ethernet с входом Ultra PoE “Data + DC”, авто MDI/MDI-X, разъем RJ45 с автоматическим согласованиемПорт PoE Out4 x 10/100/1000 BASE-T Ethernet с выходом IEEE 802.3at/802.3af PoE “Data + DC”, автоматический MDI/MDI-X, разъем RJ45 с автоматическим согласованием
|
|
Скорость передачи данных
|
10/100/1000 Мбит/С
|
|
Архитектура коммутатора
|
Хранение и пересылка
|
|
Таблица MAC-адресов
|
2К
|
|
Буфер данных
|
2 Мбит/с
|
|
Ткань переключателя
|
10 Гбит/С
|
|
Пропускная способность коммутатора
|
7,44Mpps @ 64 байта
|
|
Гигантская рамка
|
9К
|
|
Управление потоком
|
IEEE 802.3x рамка паузы для полного дуплексаПротиводавление для полудуплекса
|
|
Светодиодные индикаторы
|
PoE в порту10/100 LNK/АКТ (Оранжевый), 1000 LNK/АКТ (Зеленый)Вывод PoE с порта 1 на порт 410/100 LNK/АКТ (Оранжевый), 1000 LNK/АКТ (Зеленый)PoE-в-Использовании (Оранжевый)По Макс. (Оранжевый)
|
|
Защита
|
ESD (Ethernet): 6 кВПеренапряжение (EFT для питания): 2 кВ
|
|
Приложение
|
Металлические
|
|
Установка
|
Монтируемый на рабочий стол / Стену
|
|
Требования к питанию
|

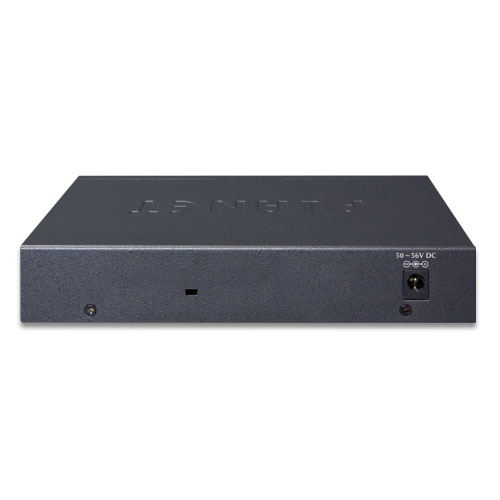

Вход PoE: IEEE 802.3bt или 4-пара 802.3at PoE +, совместимый с напряжением в пределах 50 В-56 В постоянного токаВнешний постоянный ток: 50 ~ 56 В постоянного тока
|
|
Потребляемая мощность
|
4 Вт / 13,7 БТЕ (система включена с входом PoE)6 Вт / 20,6 БТЕ (полная загрузка Ethernet без функции PoE)60 Вт / 205,9 БТЕ (полная загрузка с функцией PoE)
|
|
Сетевой кабель
|
10BASE-T: 4 пары UTP Cat5 до 100 м (328 футов)100BASE-TX: 4 пары UTP Cat5 до 100 м (328 футов)1000BASE-T: 4 пары UTP Cat5e, 6, до 100 м (328 футов)EIA / TIA-568 100-омный STP (100 м, 328 футов)
|
|
Стандарт PoE
|
PoE в портуСверхвысокая мощность через Ethernet PD конечного/ среднего диапазона PD класса 4На порт выхода PoEIEEE 802.3at Power over Ethernet плюсPSE конечного диапазона IEEE 802.3af Power over Ethernet конечного диапазона PSE
|
|
Питание PoE
|
PoE в порту50 ~ 56 В постоянного тока, макс. 60 ВтНа порт выхода PoE44 ~ 55 В постоянного тока, макс. 30,8 Вт
|
|
Назначение контактов питания
|
PoE в порту1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) или 1/2(-), 3/6(+); 4/5(+), 7/8(-)На порт выхода PoE1/2 (+), 3/6 (-), концевой пролет (тип А)
|
|
Бюджет питания PoE
|
50 Вт (макс.) при входе Ultra PoE20 Вт (макс.) при входе IEEE 802.3at PoE+
|
|
Размеры (Ш x Г x В)
|
160 x 92,5 x 28 мм
|
|
Вес
|
370 г
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
PoE расширитель
|
1 шт.
|
|
Документация
|
1 шт.
|
