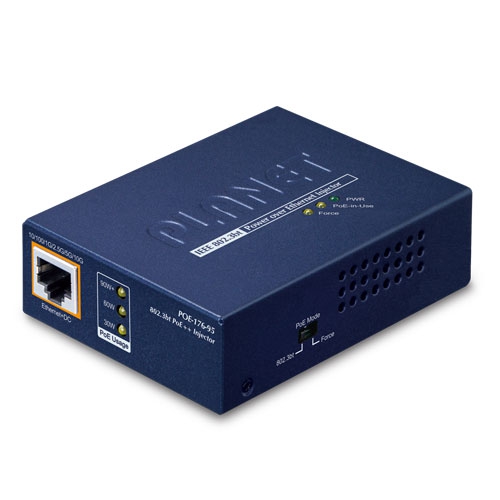

Описание PLANET POE-176-95
PLANET POE-176-95 Инжектор - это однопортовый инжектор 802.3bt Power over Ethernet с максимальной выходной мощностью до 95 Вт по кабелям Ethernet. Он также оснащен двумя медными интерфейсами 10M/100M/1G/2.5G/5G/10GBASE-T RJ45 для обработки чрезвычайно больших объемов передачи данных.
Особенности PLANET POE-176-95

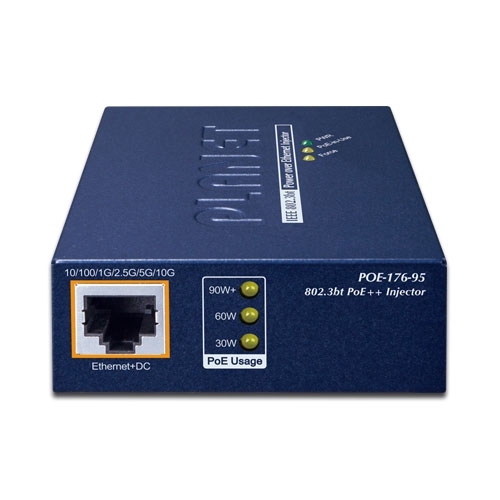

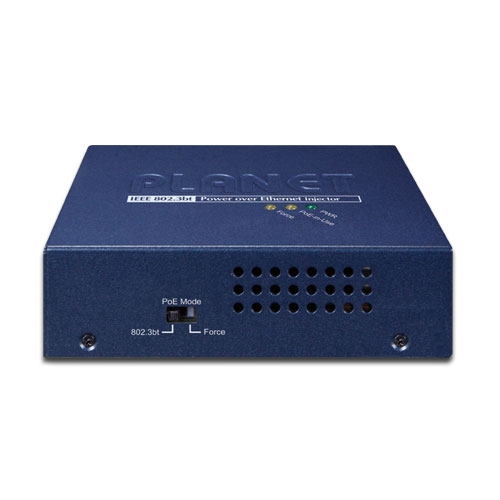

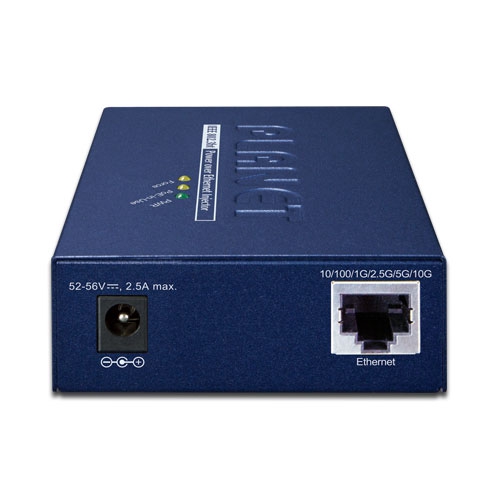

- Интерфейсы подключения — 2 порта RJ45: один порт для вывода данных и питания PoE, другой — для ввода данных; вход постоянного тока 52–56 В и DIP-переключатель для настройки режима PoE (802.3bt/Force).
- Поддержка PoE — соответствует стандартам IEEE 802.3af/at/bt End-span/mid-span, обеспечивает питание до 60/95 Вт на PoE-порт, с автоматическим обнаружением ошибок подключения и устройств.
- Мониторинг и дистанционное питание— отслеживание состояния использования PoE в реальном времени и подача питания на расстоянии до 100 метров с автоматическим определением входного напряжения.
- Компактный и надежный дизайн— металлический корпус с настенным креплением, светодиодные индикаторы питания, режима работы и использования PoE, а также защита Ethernet от электростатических разрядов до 6 кВ постоянного тока.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Входной порт данных
|
1 x RJ45 STP Вход
|
|
PoE порт (данные + питание)
|
1 x RJ45 STP PoE Выход
|
|
Входной разъем постоянного тока
|
1 x 52 ~ 56 В
|
|
Сетевой кабель
|
Витая пара до 100 м (328 футов) 10BASE-T: UTP Cat. 3,4,5,5e,6,6A 100BASE-TX: UTP Cat. 5,5e,6,6A 1G/2.5G: UTP Cat 5e,6,6A,7 5G: UTP Cat 6,6A,7 10G: UTP Cat 6A,7
|
|
Светодиоды
|
Система: Питание x 1 (зеленый) Порт PoE: PoE в использовании x 1 (желтый) Режим силы: Force x 1 (желтый) Использование PoE x 3 (желтый)
|
|
Скорость передачи данных
|
10 Мбит/с, 100 Мбит/с, 1 Гбит/с, 2,5 Гбит/с, 5 Гбит/с, 10 Гбит/с
|
|
Единичное выходное напряжение
|
Постоянный ток 52 ~ 56 В
|
|
Требования к электропитанию
|
Постоянный ток 52–56 В, 2,5 А макс.
|
|
Энергопотребление
|
Максимум 103 Вт
|
|
Количество запитываемых устройств
|
1
|
|
POE
|
|
Стандарт PoE
|
IEEE 802.3af/at/bt PSE
|
|
Бюджет выходной мощности PoE
|
Постоянный ток 54 В/30 Вт (2 пары) DC 54 В/60 Вт (4 пары) 54 В/95 Вт (4 пары)
|
|
Максимальная выходная мощность PoE
|
Макс. 86,8 Вт (кабель 1 м) Макс. 72 Вт (кабель 100 м)
|
|
Тип источника питания PoE
|
Концевой пролет + средний пролет
|
|
Назначение контактов питания
|
Пара 1 Конечный размах: 1/2 (-), 3/6 (+) Пара 2 Средний размах: 4/5 (+), 7/8 (-)
|
|
Режим PoE
|
802.3bt: Поддержка питания PD по стандартам IEEE 802.3af/at/bt, сила до 60 Вт при включенном режиме силы
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Поддерживаемые стандарты IEEE
|
802.3 10BASE-T Ethernet 802.3u 100BASE-TX Fast Ethernet 802.3ab 1000BASE-T Gigabit Ethernet 802.3bz 2.5G/5G/10GBASE-T 802.3af PoE 802.3at PoE Plus 802.3bt 4-парное PoE (тип 4)
|
|
Нормативные требования
|
FCC Часть 15 Класс A, CE
|
|
ОКРУЖАЮЩАЯ СРЕДА
|
|
Рабочая температура
|
0 ~ 50 °C
|
|
Температура хранения
|
-10 ~ 70 °C
|
|
Влажность при эксплуатации
|
5 ~ 90%, без конденсации
|
|
Влажность при хранении
|
5 ~ 90%, без конденсации
|
|
Размеры (Ш x Г x В)
|
94 x 70,3 x 26,2 мм
|
|
Вес
|
195 г
|
Комплект поставки
|
PLANET POE-176-95
|
1 шт.
|
|
Документация
|
1 шт.
|
