Описание Chieftec Atmos CPX-850FC

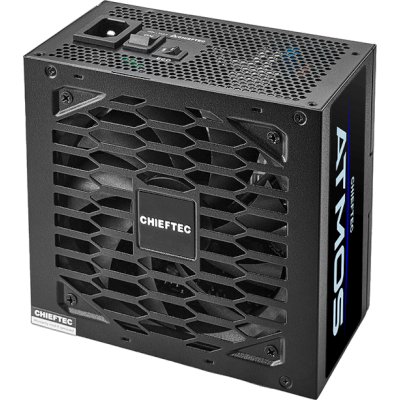

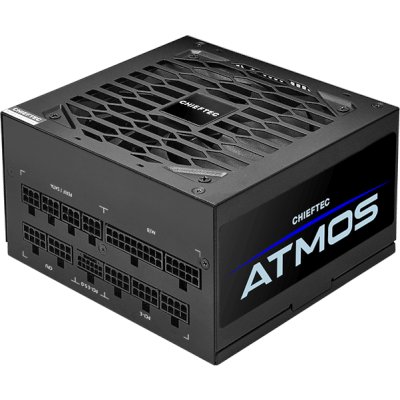

Chieftec Atmos CPX-850FC — компьютерный блок питания мощностью 850 Вт, выполненный в форм-факторе ATX с поддержкой стандарта ATX 3.0 и интерфейса PCIe 5.0. Сертификация 80 PLUS Gold подтверждает высокий уровень энергоэффективности. Полностью модульная система кабелей позволяет подключать только необходимые линии питания. Блок оснащен разъемом 12VHPWR для современных видеокарт, активным корректором коэффициента мощности PFC, японскими конденсаторами и преобразователем Full-Bridge SRC с технологией DC-DC. Система охлаждения включает вентилятор с гидродинамическим подшипником и интеллектуальным управлением скоростью вращения. Режим ECO обеспечивает остановку вентилятора при низкой нагрузке. Предусмотрены электрические защиты от перегрузки, короткого замыкания, перегрева и отклонений напряжения.
Особенности Chieftec Atmos CPX-850FC
- Номинальная выходная мощность 850 Вт.
- Соответствие стандарту ATX 12V 3.0.
- Поддержка PCIe 5.0 и разъем питания видеокарты 12VHPWR мощностью до 600 Вт.
- Сертификация энергоэффективности 80 PLUS Gold.
- Полностью модульная система подключения кабелей.
- Активная коррекция коэффициента мощности PFC.
- Преобразователь Full-Bridge SRC с технологией DC-DC.
- Японские конденсаторы в электрической схеме.
- Одна линия питания +12 В с максимальным током 70,8 А.

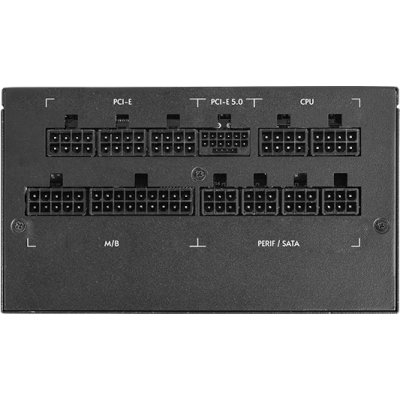

- Два разъема питания процессора EPS 4+4 pin.
- Четыре разъема PCIe 6+2 pin для видеокарт.
- Девять разъемов питания SATA и четыре Molex.

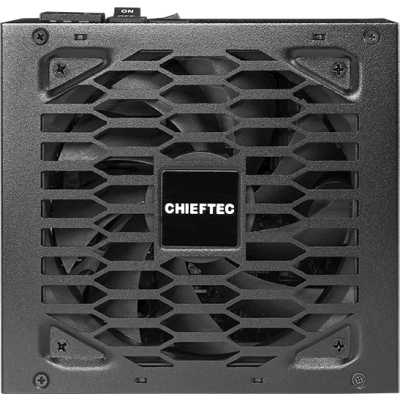

- Вентилятор с гидродинамическим подшипником FDB.
- Интеллектуальный режим ECO с остановкой вентилятора при низкой нагрузке.
- Комплекс защит OPP, OCP, OVP, UVP, SCP, OTP и SIP.
- Компактная глубина корпуса 140 мм.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
Chieftec
|
|
Серия
|
Atmos
|
|
Модель
|
CPX-850FC
|
|
Тип устройства
|
Блок питания для компьютера
|
|
Форм-фактор
|
ATX
|
|
Стандарт блока питания
|
ATX 12V 3.0
|
|
Номинальная мощность
|
850 Вт
|
|
Сертификация энергоэффективности
|
80 PLUS Gold
|
|
Модульная система кабелей
|
Полностью модульная
|
|
Цвет корпуса
|
Черный
|
|
ВХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Входное напряжение
|
100–240 В
|
|
Частота входного напряжения
|
50/60 Гц
|
|
Входной ток
|
10–5 А
|
|
Коррекция коэффициента мощности
|
Активная PFC
|
|
Коэффициент мощности
|
0,9
|
|
Схемотехника
|
Full-Bridge SRC, DC-DC
|
|
ВЫХОДНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество линий +12 В
|
1
|
|
Максимальный ток +3,3 В
|
20 А
|
|
Максимальный ток +5 В
|
20 А
|
|
Максимальный ток +12 В
|
70,8 А
|
|
Максимальный ток -12 В
|
0,3 А
|
|
Максимальный ток +5VSB
|
3 А
|
|
Комбинированная мощность +3,3 В и +5 В
|
100 Вт
|
|
Мощность линии +12 В
|
850 Вт
|
|
Мощность линии -12 В
|
3,6 Вт
|
|
Мощность дежурной линии +5VSB
|
15 Вт
|
|
РАЗЪЕМЫ ПИТАНИЯ
|
|
Основной разъем материнской платы
|
1 × ATX 20+4 pin
|
|
Разъемы питания процессора
|
2 × EPS 4+4 pin
|
|
Разъемы питания видеокарт PCIe 6+2 pin
|
4 шт.
|
|
Разъем питания PCIe 5.0
|
1 × 12VHPWR, 16 pin
|
|
Максимальная мощность разъема 12VHPWR
|
600 Вт
|
|
Разъемы питания SATA
|
9 шт.
|
|
Разъемы питания Molex 4 pin
|
4 шт.
|
|
КАБЕЛИ
|
|
Тип подключения кабелей
|
Съемные
|
|
Длина основного кабеля ATX
|
600 мм
|
|
Длина кабелей питания процессора
|
700 мм
|
|
Длина кабеля PCIe 5.0
|
600 мм
|
|
Длина кабелей PCIe 6+2 pin
|
700 мм, 700 + 150 мм
|
|
Кабели SATA
|
3 кабеля с 9 разъемами
|
|
Длина кабелей SATA
|
550 + 100 + 100 мм
|
|
Кабель Molex
|
1 кабель с 4 разъемами
|
|
Длина кабеля Molex
|
550 + 100 + 100 + 100 мм
|
|
ОХЛАЖДЕНИЕ
|
|
Тип системы охлаждения
|
Активная
|
|
Тип вентилятора
|
С гидродинамическим подшипником FDB
|
|
Управление вентилятором
|
Автоматическое, AFC
|
|

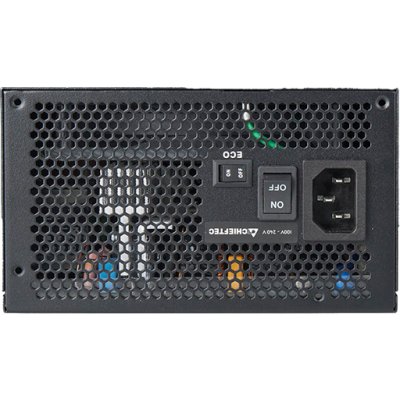

Режим ECO
|
Есть
|
|
Остановка вентилятора при низкой нагрузке
|
Поддерживается
|
|
СИСТЕМЫ ЗАЩИТЫ
|
|
OPP
|
Защита от перегрузки по мощности
|
|
OCP
|
Защита от перегрузки по току
|
|
OVP
|
Защита от повышенного напряжения
|
|
UVP
|
Защита от пониженного напряжения
|
|
SCP
|
Защита от короткого замыкания
|
|
OTP
|
Защита от перегрева
|
|
SIP
|
Защита от импульсных перенапряжений и пусковых токов
|
|
КОНСТРУКЦИЯ
|
|
Материал корпуса
|
Металл
|
|
Цвет корпуса
|
Черный
|
|
Конструктивное исполнение
|
Встраиваемый блок питания ATX
|
|
Переключатель питания
|
Есть
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
150 × 140 × 86 мм
|
|
Габариты упаковки
|
311 × 223 × 131 мм
|
|
Вес
|
1,52 кг
|
|
Вес упаковки
|
3,065 кг
|
Комплект поставки
|
Блок питания Chieftec Atmos CPX-850FC
|
1 шт.
|
|
Комплект съемных кабелей питания
|
1 комплект
|
|
Сетевой кабель питания
|
1 шт.
|
|
Крепежные винты
|
1 комплект
|
|
Сумка для кабелей
|
1 шт.
|
|
Руководство пользователя
|
1 шт.
|
