Описание Cabeus PL-25-TEL-Toolless

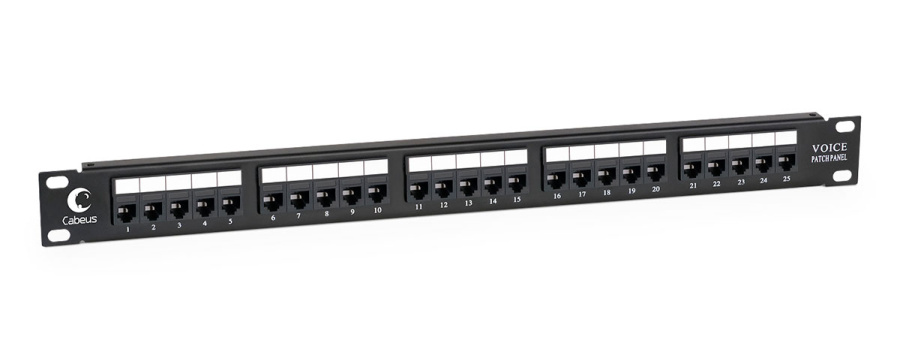

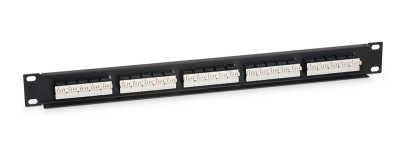

Cabeus PL-25-TEL-Toolless — неэкранированная телефонная патч-панель формата 19" высотой 1U, предназначенная для установки в телекоммуникационные шкафы и стойки. Панель оснащена 25 портами RJ-11 (6P4C), каждый из которых рассчитан на подключение двух пар проводников. На тыльной стороне расположены IDC-контакты типа 110 с возможностью заделки проводников без специального инструмента.
Особенности Cabeus PL-25-TEL-Toolless
- 25 портов RJ-11 (6P4C)
- Монтаж в стандартные 19-дюймовые шкафы и стойки
- Монтажная высота 1U
- Неэкранированное исполнение
- Подключение двух пар кабеля на каждый порт
- Заделка проводников без инструмента или ножом 110 типа
- Цифровая маркировка портов на лицевой стороне
- Цифровая маркировка контактов на обратной стороне
- Дополнительные площадки для маркировки
- Соответствие стандартам ISO/IEC 11801, TIA/EIA-568 и EN 50173
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Телефонная патч-панель
|
|
Артикул
|
PL-25-TEL-Toolless
|
|
Формат
|
19"
|
|
Монтажная высота
|
1U
|
|
Количество портов
|
25
|
|
Тип портов
|
RJ-11 (6P4C)
|
|
Исполнение
|
Неэкранированное
|
|
Тип терминирования
|
Без инструмента / нож 110 типа
|
|
Количество подключаемых пар на порт
|
2
|
|
Подключаемые проводники
|
Одножильные 22–26 AWG
|
|
Количество подключений
|
Не менее 750 циклов
|
|
Усилие удержания разъема
|
50 Н / 1 мин
|
|
Поддерживаемые приложения
|
10BASE-T, ATM-25, ATM-51
|
|
Соответствие стандартам
|
ISO/IEC 11801, TIA/EIA-568, EN 50173
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Максимальная сила тока
|
1,5 А
|
|
Максимально допустимое напряжение
|
150 В
|
|
Контактное сопротивление
|
Не более 20 мОм
|
|
Сопротивление изоляции
|
Не менее 500 МОм
|
|
Предельная нагрузка
|
1000 В / 1 мин / 60 Гц
|
|
КОНСТРУКЦИЯ
|
|
Материал панели
|
Сталь, 1,6 мм
|
|
Материал печатной платы
|
Двухслойный стеклотекстолит FR-4, 1,6 мм
|
|
Материал корпуса IDC-модуля
|
Поликарбонат, UL-94V-0
|
|
Материал разъемов
|
ABS-пластик, UL-94V-0
|
|
Материал контактов разъемов
|
Фосфористая бронза
|
|
Покрытие контактов разъемов
|
Золото 1,27 мкм поверх никеля 2,54 мкм
|
|
Материал IDC-контактов
|
Фосфористая бронза
|
|
Покрытие IDC-контактов
|
Сплав олова, 2,54 мкм
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура хранения
|
от -40 до +70 °C
|
|
Температура монтажа
|
от 0 до +50 °C
|
|
Температура эксплуатации
|
от -10 до +60 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
488 × 45 × 25 мм
|
|
Габариты упаковки
|
510 × 100 × 65 мм
|
|
Вес
|
1,07 кг
|
|
Вес упаковки
|
1,32 кг
|
Комплект поставки
|
Патч-панель Cabeus PL-25-TEL-Toolless
|
1 шт.
|
|
Нейлоновая стяжка
|
4 шт.
|
|
Комплект крепежа (винт, шайба, гайка М6)
|
4 шт.
|
