Описание SNR SNR-OTDR-07F

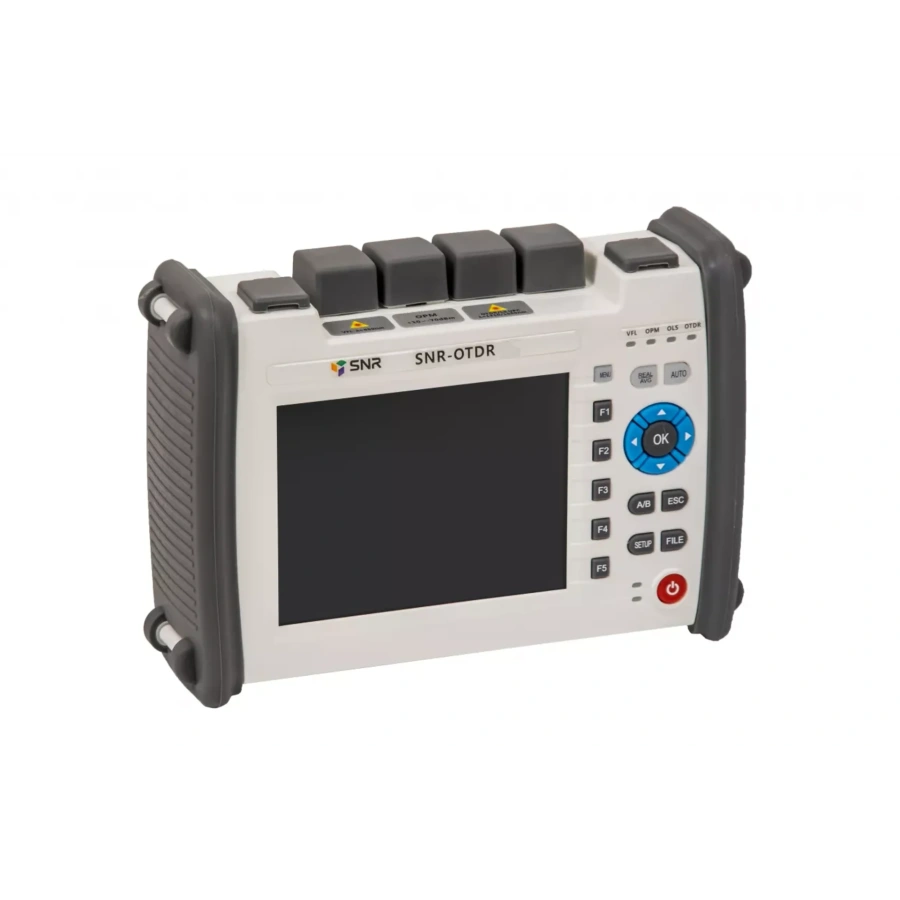

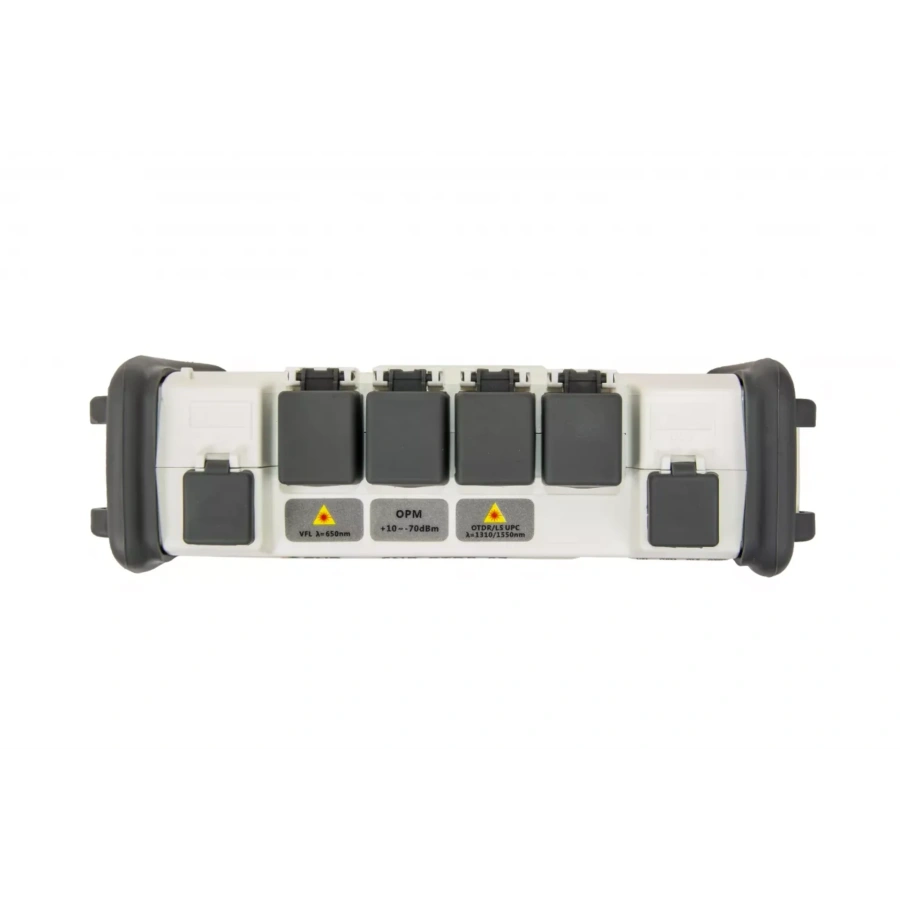

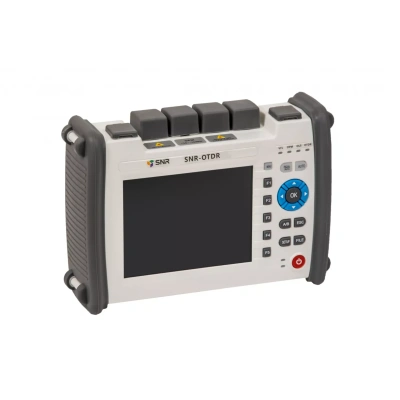

SNR SNR-OTDR-07F Рефлектометр оптический - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря динамическому диапазону 36/34/33 дБ и наличию длины волны 1625 (с фильтром), данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Измерение активного волокна
|
Да
|
|
Возможность оформления сертификата поверки
|
Да
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
Сменный FC/UPC, SC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны, нм
|
1310 / 1550 / 1625 (с фильтром)
|
|
Динамический диапазон, дБ
|
36 / 34 / 33
|
|
Диапазоны измеряемых расстояний, км
|
0,5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240
|
|
Длительность импульса, нс
|
3, 5, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 5000, 10000, 20000
|
|
Мертвая зона по затуханию, м
|
4
|
|
Мертвая зона по событию, м
|
0,8
|
|
Интерфейсы
|
USB
|
|
Время работы, ч
|
Более 10
|
|
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
|
|
Габаритные размеры, мм
|
215 × 165 × 68
|
|
Вес, кг
|
1,1 (с АКБ)
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL), нм
|
650
|
|
Тип разъема (VFL)
|
FC/UPC
|
|
Эффективное расстояние, км
|
До 10
|
|
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (PM)
|
|
Длина волны (PM), нм
|
850 / 1310 / 1490 / 1550 / 1625 / 1650
|
|
Тип разъема (PM)
|
FC/UPC
|
|
Диапазон измерений, дБм
|
-60…+50
|
|
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ИЗЛУЧЕНИЯ (SLS)
|
|
Длина волны (SLS), нм
|
1310 / 1550 / 1625
|
|
Тип разъема (SLS)
|
FC/UPC
|
|
Выходная мощность (SLS), дБм
|
-7 ±2
|
|
Модуляция
|
CW, 270 Гц, 1 кГц, 2 кГц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения, °C
|
от -20 до +70
|
|
Температура эксплуатации, °C
|
от -10 до +50
|
Комплект поставки
|
SNR SNR-OTDR-07F
|
1 шт.
|
|
Документация
|
1 шт.
|
-
