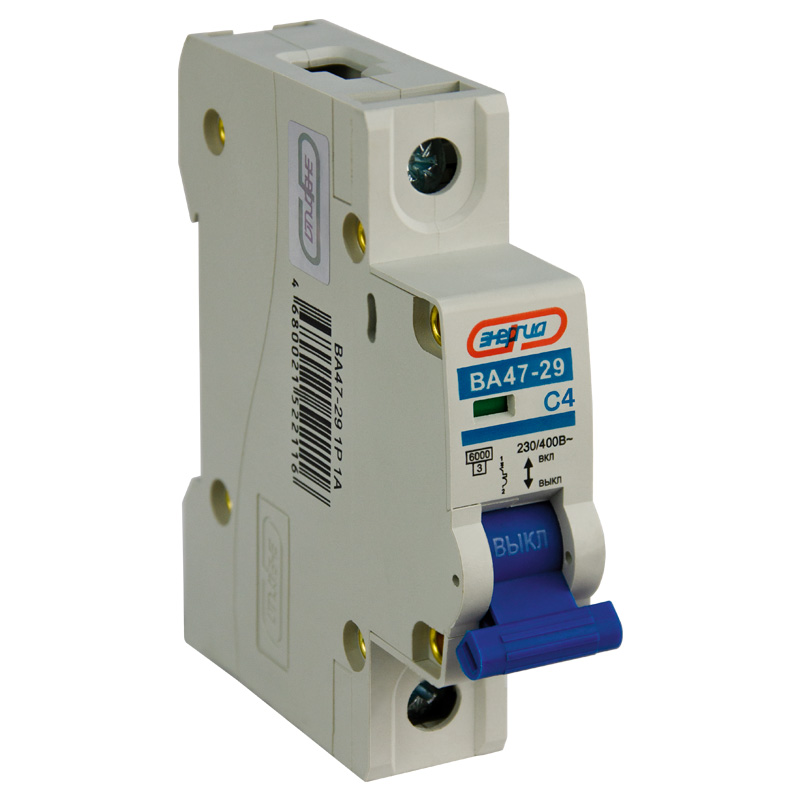

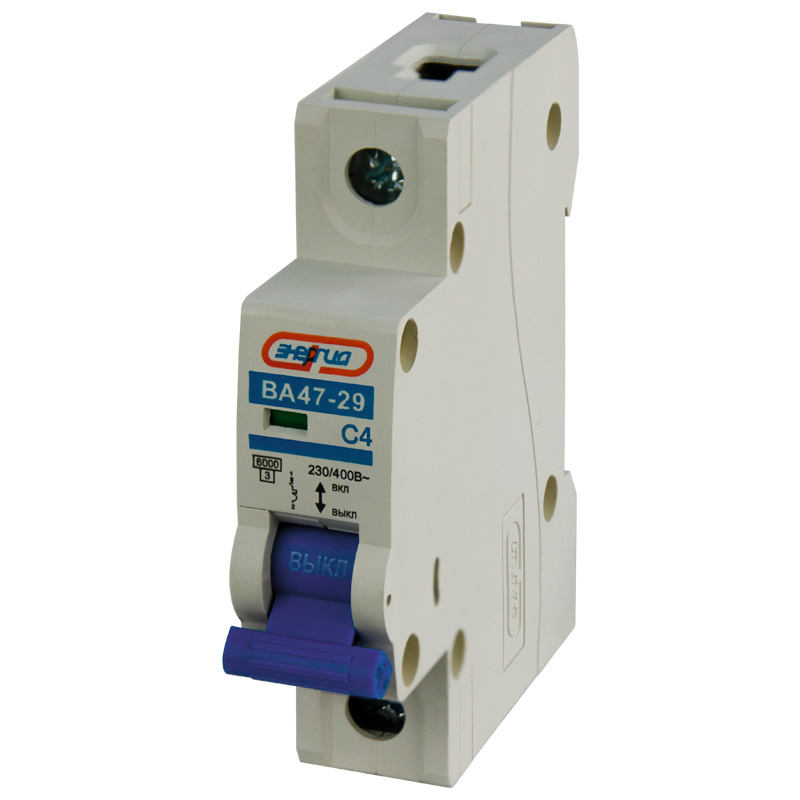

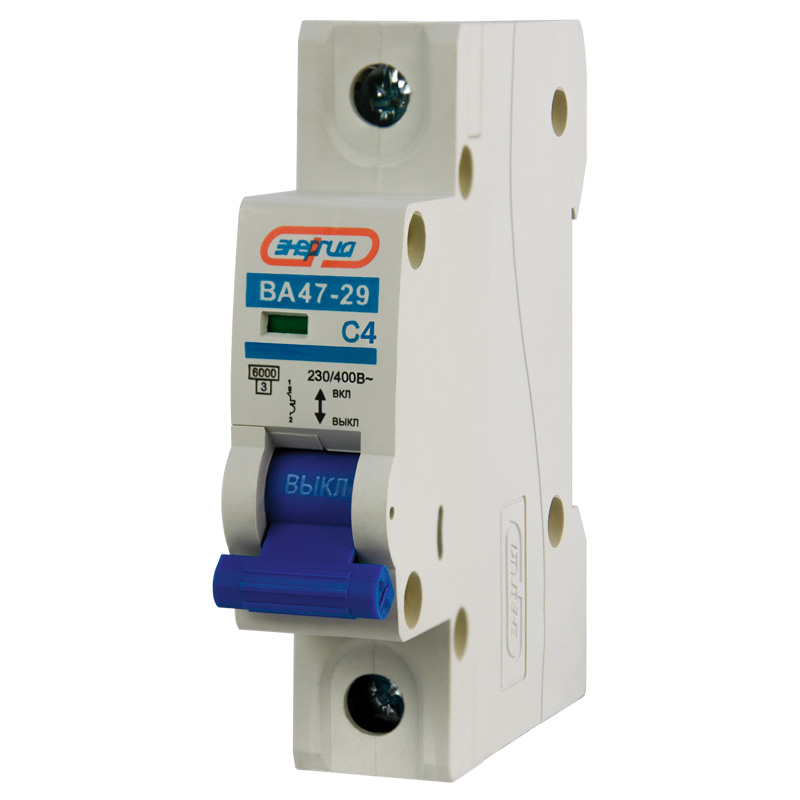

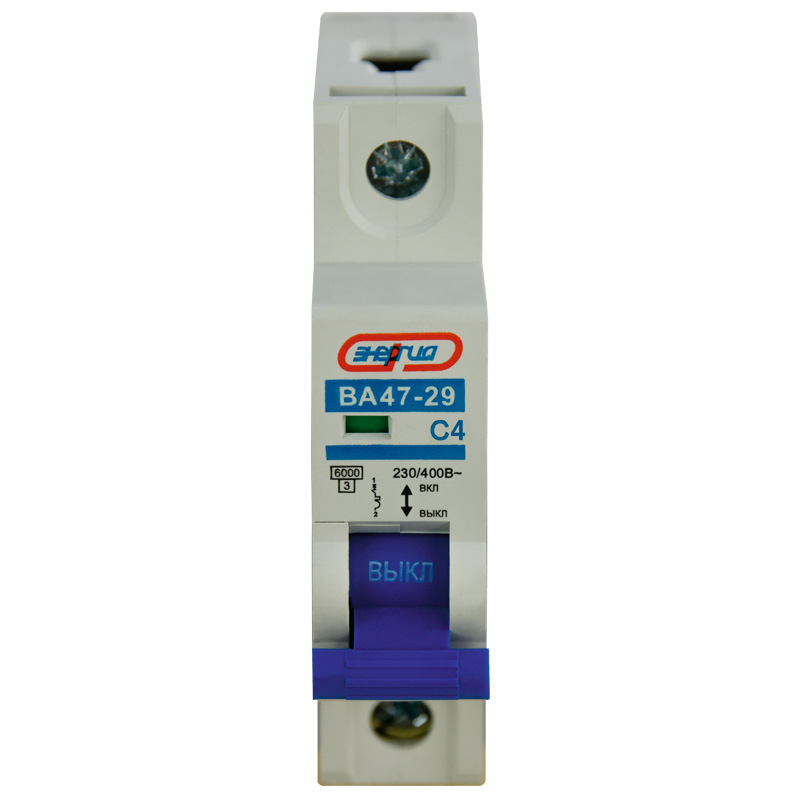

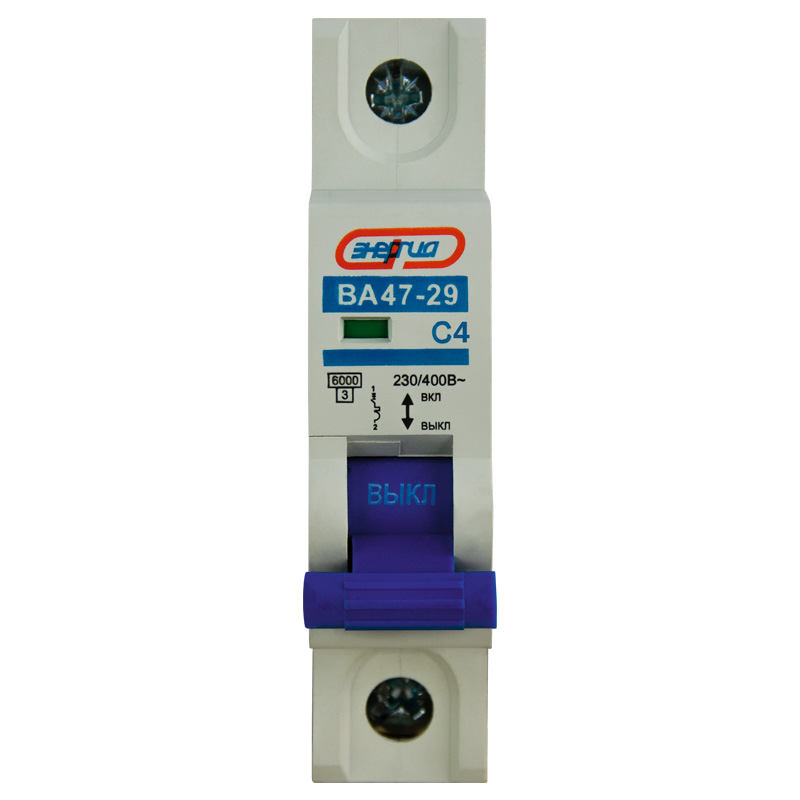

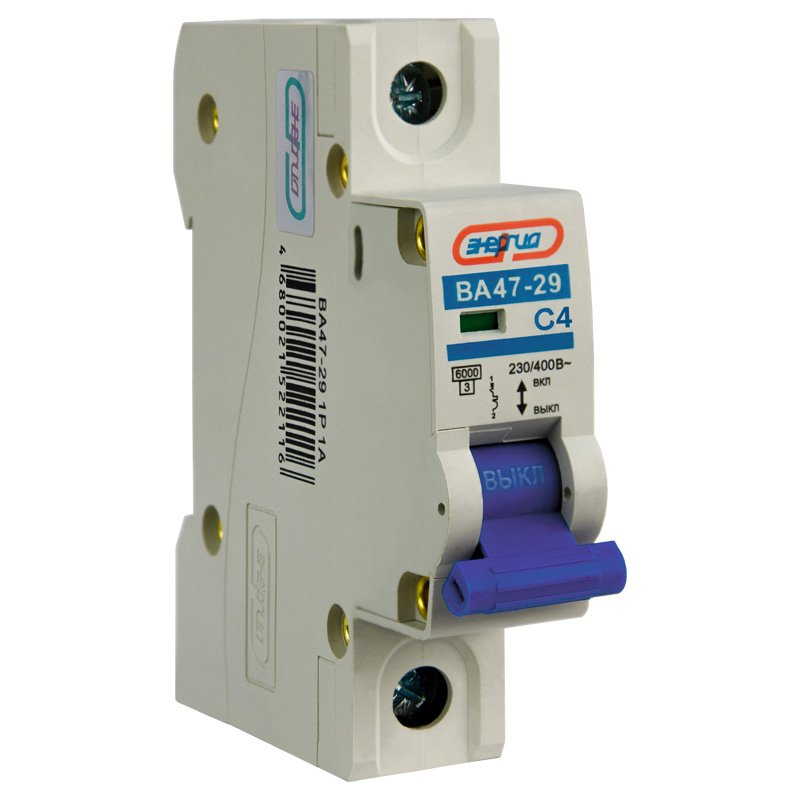

Описание ЭНЕРГИЯ ВА47-29 1P 4А (С) 6кА
ЭНЕРГИЯ ВА47-29 1P 4А (С) 6кА Автоматический выключатель серии ВА47 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания с номинальной отключающей способностью 4,5 кА и 6 кА. Автоматический выключатель ВА47 является надежным и экономичным решением для широкого спектра задач.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Кривая отключения "С" – выключатель сработает между 5-10 кратным значением номинального тока.
Применение
Автоматические выключатели ВА47 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.).
Особенности ЭНЕРГИЯ ВА47-29 1P 4А (С) 6кА
- При работе в нормальном режиме автоматический выключатель ВА47 пропускает через себя электрический ток от самых минимальных значений до величин, соответствующих маркировке.
- В случае возникновения перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается.
- Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину, которая из–за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное напряжение АС, В
|
230/400
|
|
Частота, Гц
|
50 (60)
|
|
Номинальная отключающая способность, кА
|
6
|
|
Характеристика отключения
|
C
|
|
Число полюсов
|
1
|
|
Номинальный ток, А
|
4
|
|
Ввод кабеля сечением, мм²
|
1 – 25
|
|
Износостойкость механическая, не менее
|
2х10 5 циклов В-О
|
|
Износостойкость электрическая, не менее
|
6000 циклов В-О
|
|
Степень защиты, IP
|
20
|
|
Рабочая температура, °С
|
от –45 до +50
|
|
Вес нетто
|
0,11 кг
|
|
Габариты
|
18х65х82 мм
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Выключатель
|
1 шт.
|
|

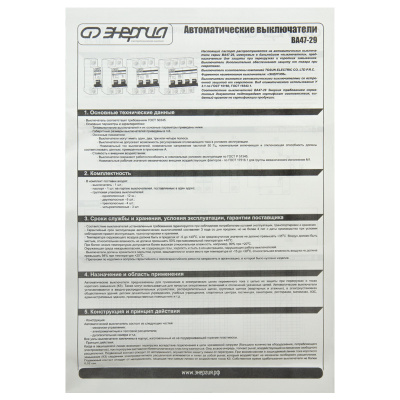

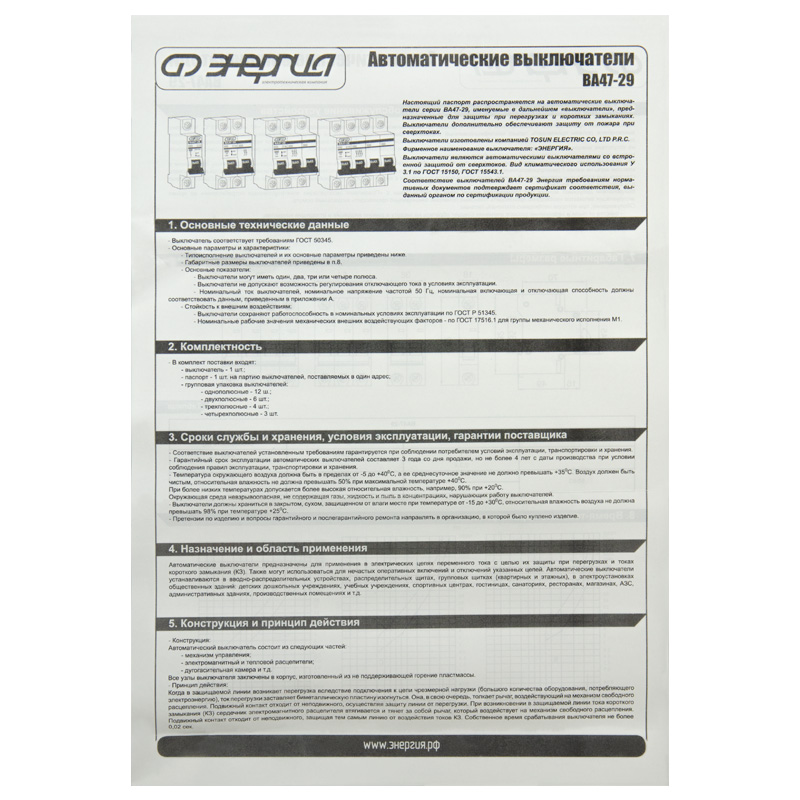

Паспорт
|
1 шт.
|
