Описание ДАКСИС Модуль сопряжения координатный МСК

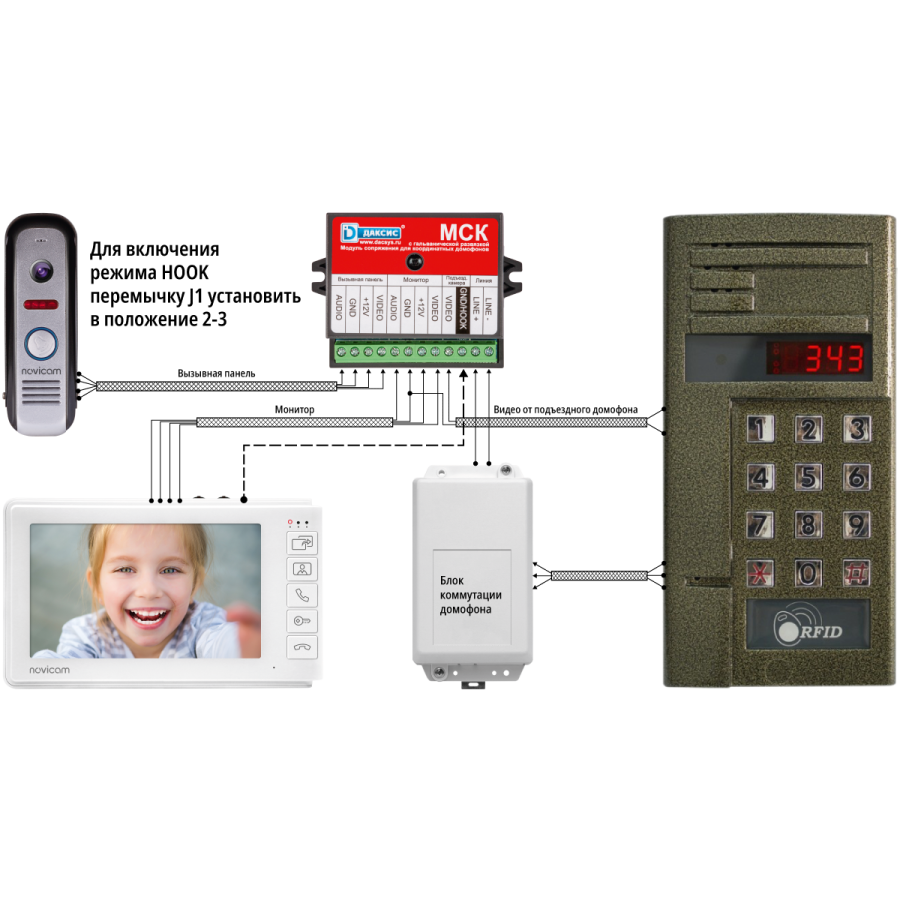

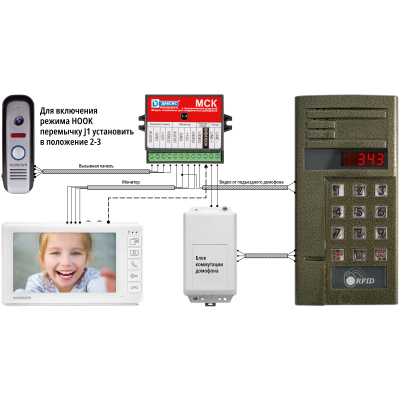

ДАКСИС Модуль сопряжения координатный МСК - Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.
Совместимость координатных домофонов других производителей возможна, но не гарантируется.
Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.
Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.

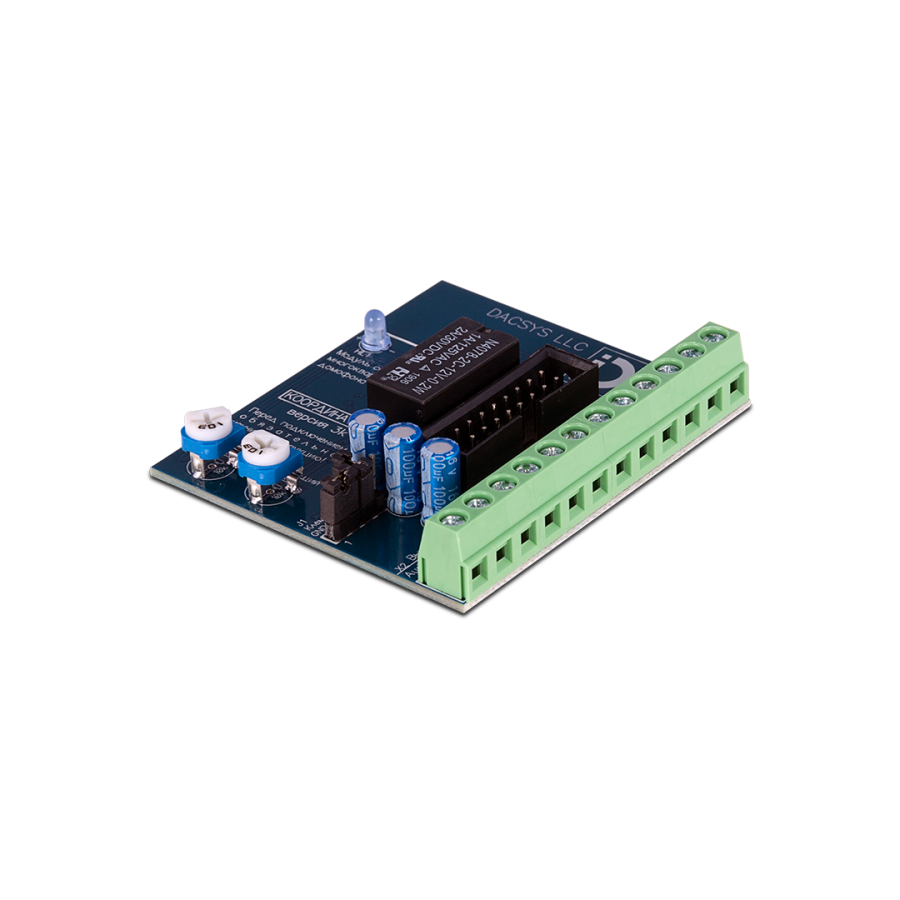

Размер платы модуля сопряжения МСК 52х61х15

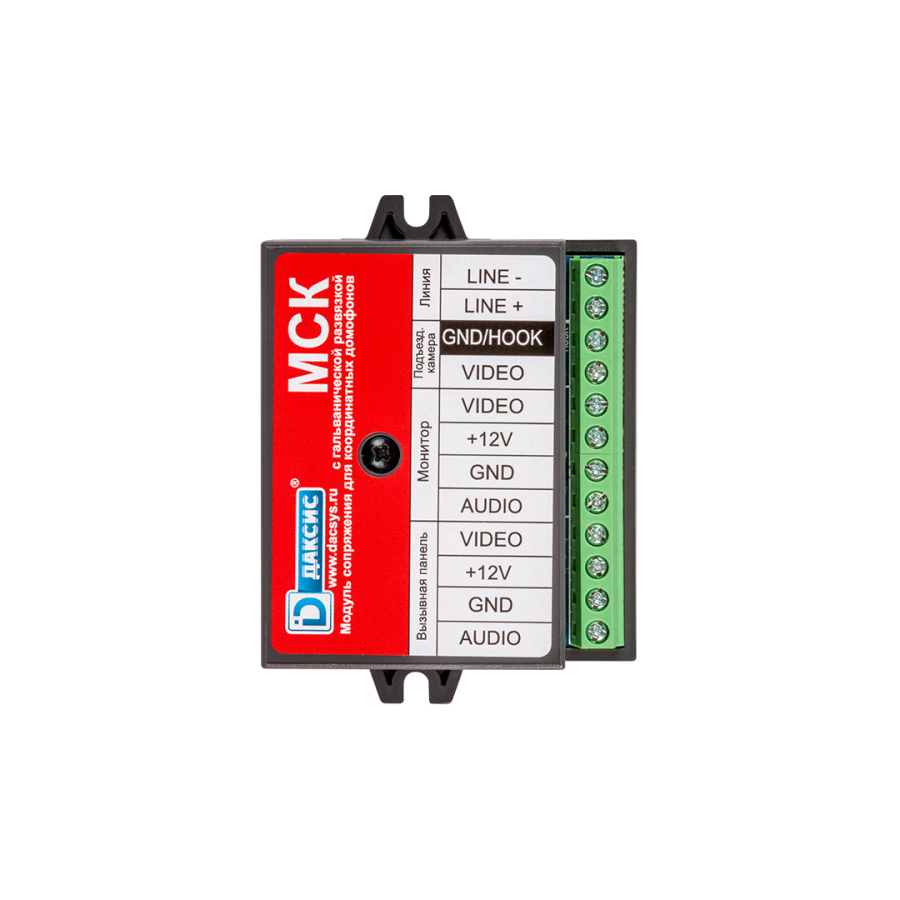

Размер модуля сопряжения МСК в корпусе 57х66х23
Индивидуальная упаковка имеет размер 80х60х32
Групповая упаковка имеет размер 267х160х187, вес одной коробки с МСК (45шт.) 3,35кг.
Особенности ДАКСИС Модуль сопряжения координатный МСК
- Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.
- Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.
Таблица брендов, прошедших помодельную проверку совместимости с модулями сопряжения МСК.
|
Производитель
|
Степень совместимости
|
|
CTV
|
Полная, есть поддержка технологии HOOK
|
|
Tantos
|
Полная, есть поддержка технологии HOOK
|
|
Falcon Eye
|
Полная
|
|
Novicam
|
Полная,есть поддержка технологии HOOK
|
|
Novihome
|
Полная
|
|
Polyvision
|
Полная,есть поддержка технологии HOOK
|
|
Optimus
|
Полная
|
|
Slinex
|
Полная
|
|
Fort
|
Полная
|
|
Quantum
|
Полная
|
|
Major
|
Частичная. С некоторыми моделями не совместим.
|
|
Fox
|
Полная
|
|
Anvizor
|
Полная
|
Таблица брендов, которые не работают или работают нестабильно с модулями сопряжения МСК.
|
Производитель
|
Модель
|
Степень совместимости
|
Примечание
|
|
Eplutus
|
Большинство
|
Не совместим
|
Несоответствие стандартам Commax.
|
|
Evology
|
Большинство
|
Не совместим
|
Несоответствие стандартам Commax.
|
|
Samsung
|
Большинство
|
Не совместим
|
Несоответствие стандартам Commax.
|
|
Hyundai
|
Большинство
|
Не совместим
|
Несоответствие стандартам Commax.
|
|
Gardi
|
Большинство
|
Не совместим
|
Несоответствие стандартам Commax.
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Система
|
Тип устройства
|
Модуль сопряжения
|
|
Подключение
|
4-х проводное
|
|
Совместимость
|
С координатными системами
|
Vizit, Cyfral, Eltis, Метаком
|
|
Мониторы
|
SMILE, UNIT, MAGIC, FREEDOM, ADM4, PM76
|
|
Физические параметры
|
|
Цвет корпуса
|
Черный
|
|
Материал
|
Пластик
|
|
Монтаж
|
Накладной
|
|
Размер (ШxВxГ)
|
54x66x21 мм
|
Комплект поставки
|
ДАКСИС Модуль сопряжения координатный МСК
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ДАКСИС
-
Под заказ:
да
-
