Описание Planet VC-231-EU

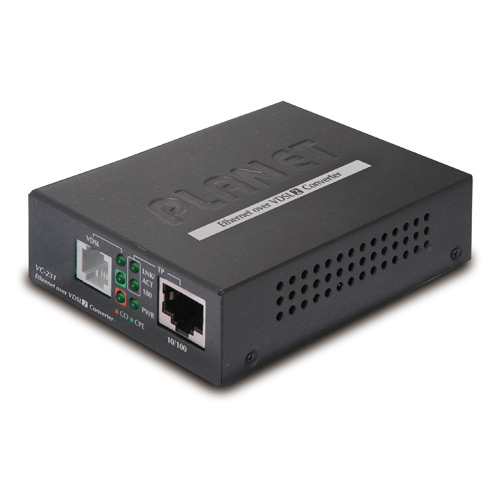

Planet VC-231-EU - это высокопроизводительный преобразователь Ethernet-over-VDSL2. Он разработан на основе двух ключевых сетевых технологий: Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Технология VDSL2 обеспечивает максимальную скорость передачи данных по существующим медным телефонным линиям без необходимости их замены. VC-231 поддерживает сверхвысокую производительность в широко распространенной телефонной сети с симметричной скоростью до 100/100 Мбит/с на расстоянии до 300 м и 50/2 Мбит/с для соединений на дальности до 1,4 км.
Особенности Planet VC-231-EU
- Экономичное решение моста VDSL2 профиля 17a/30a для CO / CPE
- Дизайн в одном корпусе, выбор режима CO / CPE через DIP-переключатель
- Определяет симметричный частотный план для передачи сигналов вверх и вниз по потоку
- Соответствует стандартам Ethernet: IEEE 802.3 (10Base-T), IEEE 802.3u (100Base-TX), IEEE 802.3x (управление потоком)
- Кодирование линии DMT (дискретная многотоновая модуляция)
- Управление потоком: полудуплексное обратное давление и полнодуплексная пауза IEEE 802.3x
- Один разъем RJ-11 для порта VDSL с подключением VDSL, дополнительный сплиттер для POST-соединения
- Одновременная передача голоса и данных по существующей телефонной линии
- Один порт RJ-45 10/100 Мбит/с с автоопределением скорости и Auto-MDI/MDI-X
- Поддержка пакетов размером до 1536 байт, прозрачность тегов IEEE 802.1Q VLAN
- Автономный трансивер VDSL2 для простого применения в качестве мостового модема
- Преимущество минимального времени установки (простота Plug-and-Play)
- Выбираемый целевой профиль и целевой уровень SNR
- Поддержка множества светодиодных индикаторов для диагностики сети
- Совместимость с шасси медиаконвертеров PLANET MC (MC-700 / MC-1500 / MC-1500R / MC-1500R48)
- Компактный размер, простая установка
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Модель
|
VC-231
|
|
Тип устройства
|
Ethernet over VDSL2 Converter
|
|
Порты
|
10/100Base-TX: 1 RJ-45, Auto-Negotiation и Auto-MDI/MDI-X
VDSL: 1 RJ-11, female Phone Jack
PHONE: Дополнительный разветвитель для POST подключения
|
|
DIP переключатель
|
4-позиционный DIP переключатель
Выбор режима CO/CPE
Выбор режима Fast и Interleaved
Выбор профилей 17a/30a
Выбор режима SNR
|
|
Кодировка
|
VDSL-DMT
- ITU-T G.993.1 VDSL
- ITU-T G.997.1
- ITU-T G.993.2 VDSL2 (поддержка профилей 17a/30a)
|
|
LED индикаторы
|
Один индикатор питания
3 для RJ-11/VDSL2
2 для порта RJ-45 10/100Base-TX
|
|
Кабели
|
Ethernet:
- 10Base-T: 2-парный UTP Cat.3,4,5 до 100м
- 100Base-TX: 2-парный UTP Cat.5 до 100м
VDSL:
- Витая пара телефонного кабеля (AWG24 или лучше) до 1.4км
|
|
Производительность (нисходящий/восходящий поток)
|
Профиль 17a:
- 300м -> 86/65 Мбит/с
- 400м -> 86/52 Мбит/с
- 600м -> 81/36 Мбит/с
- 800м -> 72/19 Мбит/с
- 1000м -> 60/9 Мбит/с
- 1200м -> 59/6 Мбит/с
- 1400м -> 50/2 Мбит/с
Профиль 30a:
- 300м -> 100/100 Мбит/с
- 400м -> 90/90 Мбит/с
- 600м -> 61/40 Мбит/с
- 800м -> 54/8 Мбит/с
|
|
Требования к питанию
|
5В DC, 2A
|
|
Энергопотребление
|
6.6 Вт / 22 BTU
|
|
Размеры (Ш x Г x В)
|
94 x 70.3 x 26.2 мм
|
|
Вес
|
199 г
|
|
Рабочая температура
|
0 ~ 50 °C
|
|
Рабочая влажность
|
10 ~ 90% (без конденсации)
|
|
Температура хранения
|
-10 ~ 70 °C
|
|
Влажность хранения
|
10 ~ 90% (без конденсации)
|
|
Схема обработки коммутатора
|
Store-and-Forward
|
|
Таблица адресов
|
1K записей
|
|
Управление потоком
|
Back pressure для полудуплекса, IEEE 802.3x Pause Frame для полного дуплекса
|
|
Коммутационная матрица
|
0.2 Гбит/с
|
|
Пропускная способность (пакетов в секунду)
|
0.14 Мпак/с
|
|
Стандарты соответствия
|
FCC Part 15 Class A, CE
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
ITU-T:
- G.993.1 (VDSL)
- G.997.1
- G.993.2 VDSL2 (профили 17a/30a)
|
Комплект поставки
|
Конвертер Ethernet over VDSL2
|
1 шт.
|
|
Документация
|
1 шт.
|
-
