Описание

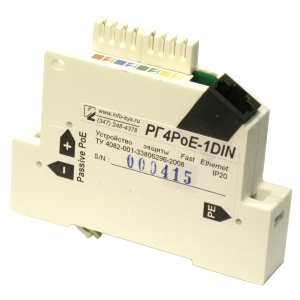

Устройство предназначено для защиты порта Ethernet (10/100Base-TX) оборудования передачи данных от опасных перенапряжений, возникающих в кабельной сети в результате грозовых разрядов и бросков напряжения электросети. Грозозащита монтируется на DIN-рейку 35 х 7.5 мм.
РГ4PoE 1DIN применяется в сетях, использующих технологию Power over Ethernet (PoE), описанную в стандарте IEEE802.3af, а также в более поздней версии стандарта IEEE802.3at, который регламентирует более высокие мощности, передаваемые по кабелю Ethernet. Использование устройства обеспечивает выравнивание до безопасного уровня разности электрических потенциалов на кабельном сегменте, который соединяет между собой защищаемое оборудование. Особенностью данной защиты является устойчивость её работы при случайном попадании фазного напряжения (220 В) электросети общего назначения на жилы кабельного сегмента.
Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4PoE 1DIN поддерживает обе схемы.
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через газонаполненный разрядник от средней точки симметрирующего дросселя. Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника и классификационные напряжения варисторов выбраны таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220 В) электросети общего назначения на жилы кабельного сегмента. Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
Технические характеристики
|
Область применения
|
Ethernet 10/100Base-TX + PoE
|
|
Количество портов
|
1
|
|
Подключение кабеля
|
Коннектор LSA
|
|
Подключение оборудования
|
Розетка RJ45
|
|
Защищаемые проводники
|
1, 2, 3, 4, 5, 6, 7, 8
|
|
Вносимые потери в полосе рабочих частот 5 - 95 МГц
|
< 0.4 дБ
|
|
Затухание несогласованности
|
10 МГц: > 30 дБ
50 МГц: > 20 дБ
95 МГц: > 15 дБ
|
|
Переходное затухание между каналами на частоте 90 МГц
|
> 30 дБ
|
|
Уровень ограничения дифференциального напряжения
|
< ±2.5 В
|
Макс. импульсное напряжение
относительно "ЗЕМЛИ" (импульс 8/20 мкс)
|
< ±800 В
|
Уровень ограничения напряжения синфазной помехи
относительно потенциала "ЗЕМЛИ"
|
250 В (AC)
350 В (DC)
|
|
Время срабатывания дифференциальной защиты
|
< 10 нс
|
|
Макс. отводимый импульсный ток (импульс 8/20 мкс)
|
< 5 кА
|
|
Ток в цепях питания PoE
|
< 1.2 А
|
|
Уличное использование
|
Нет
|
|
Заземление
|
Да
|
|
Размеры
|
88 х 70 х 17.5 мм
|
|
Вес
|
60 г
|
-
Производитель:
Info-Sys
-
Под заказ:
да
-
Выгружать:
Array
-
Наличие (для сортировки) НЕ МЕНЯТЬ! IS_AVAIL:
1
-
(служебное) флаги наличия AVAIL_FLAGS:
11
-
(служебное) Галки наличия:
Только внешние склады
