Описание SNR SNR-OTDR-01H

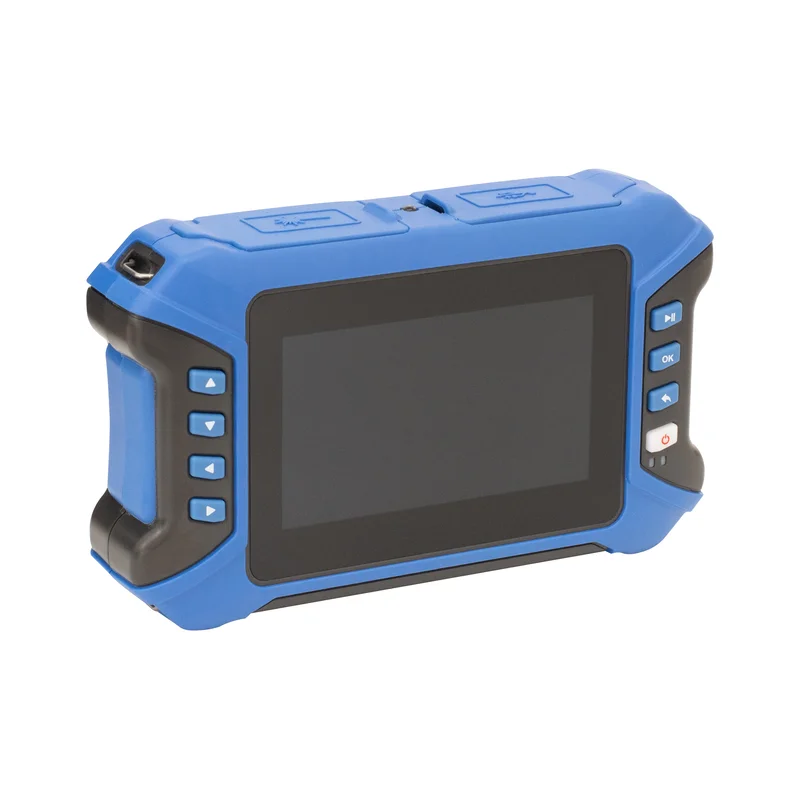

SNR SNR-OTDR-01H Рефлектометр оптический определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Рефлектометр SNR-OTDR-01H выполнен в компактном, легком и прочном корпусе защищенный от пыли, влаги и ударов, обеспечивает высокую надежность эксплуатации в полевых условиях. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Измерение активного волокна
|
Нет
|
|
Возможность оформления сертификата поверки
|
Нет
|
|

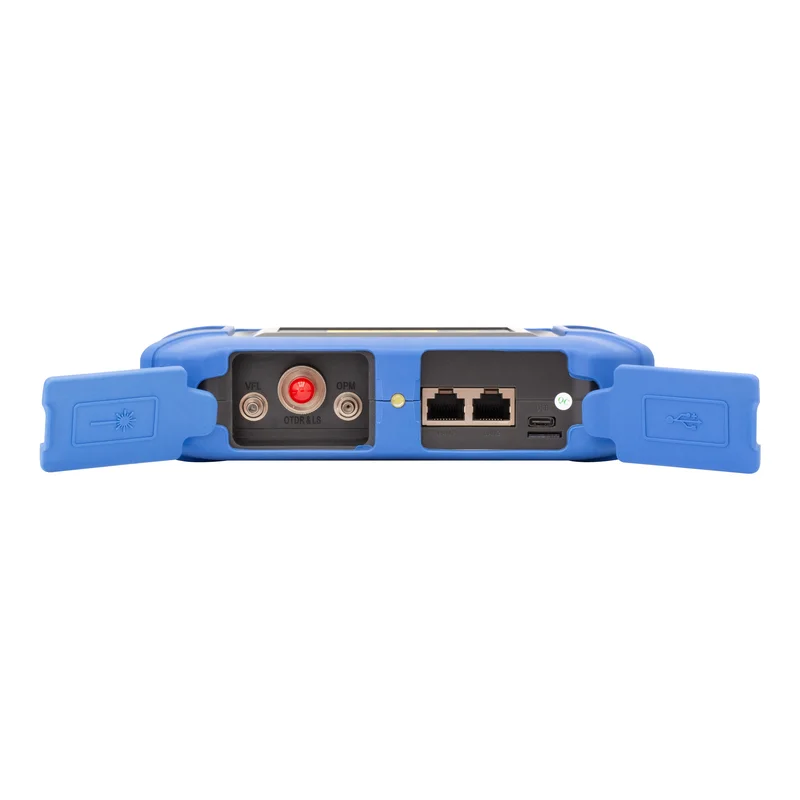

Тип разъема
|
FC/SC (сменные)
|
|
Тип волокна
|
SM
|
|
Тип полировки коннектора A
|
UPC
|
|
Длина волны, нм
|
1310/1550
|
|
Динамический диапазон, дБ
|
26/24
|
|
Диапазоны измеряемых расстояний, км
|
0.5; 1; 2; 4; 8; 16; 32; 64; 100
|
|
Длительность импульса, нс
|
3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000
|
|
Мертвая зона по затуханию, м
|
8
|
|
Мертвая зона по событию, м
|
2.5
|
|

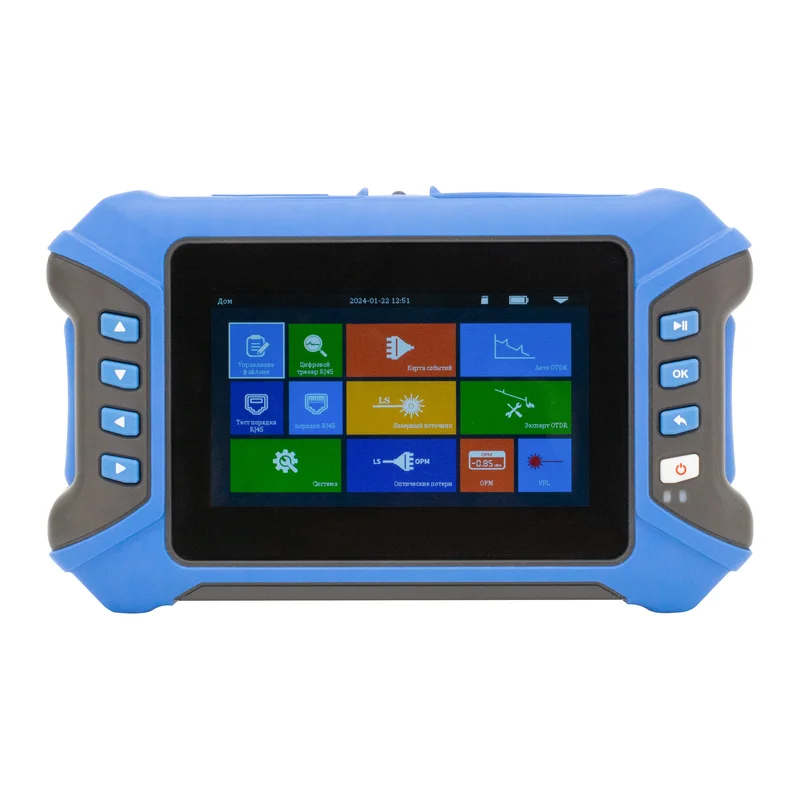

Дисплей
|
4.3" цветной
|
|
Источник питания
|
Li-Ion аккумулятор 4000 мАч / 3.7 В
|
|
Время работы
|
8 часов
|
|
Язык интерфейса
|
Русский; Английский
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL), нм
|
650
|
|
Тип разъема (VFL)
|
2.5 мм универсальный (SC, FC, ST)
|
|
Эффективное расстояние, км
|
10
|
|
Мощность излучения VFL, мВт
|
10
|
|
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (PM)
|
|
Длина волны (PM), нм
|
850; 980; 1300; 1310; 1490; 1550; 1625; 1650
|
|
Тип разъема (PM)
|
2.5 мм универсальный (SC, FC, ST)
|
|
Диапазон измерений, дБм
|
-70…+10
|
|
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ИЗЛУЧЕНИЯ (SLS)
|
|
Длина волны (SLS)
|
1310/1550
|
|
Тип разъема (SLS)
|
FC/UPC
|
|
Выходная мощность (SLS), дБм
|
-5
|
|
Модуляция
|
CW: 270Гц, 1КГц, 2КГц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ И ГАБАРИТЫ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения, °C
|
от -20 до 70
|
|
Температура эксплуатации, °C
|
от -10 до 50
|
|
Габаритные размеры, мм
|
173x109x45
|
|
Вес, кг
|
0.5
|

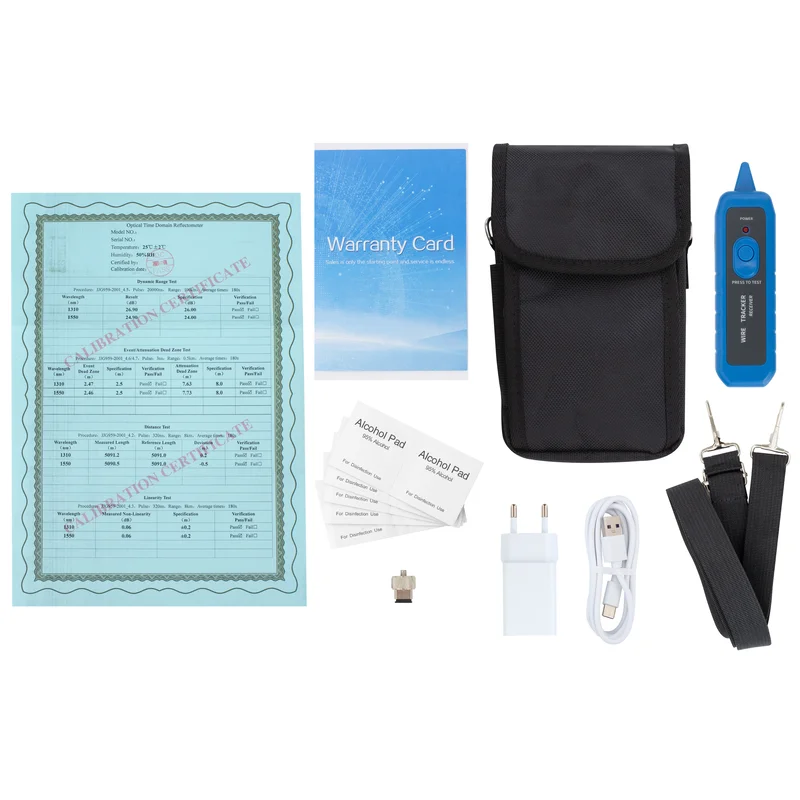

Комплект поставки
|
SNR SNR-OTDR-01H
|
1 шт.
|
|
Документация
|
1 шт.
|
-
