Описание MikroTik RB1100AHx4

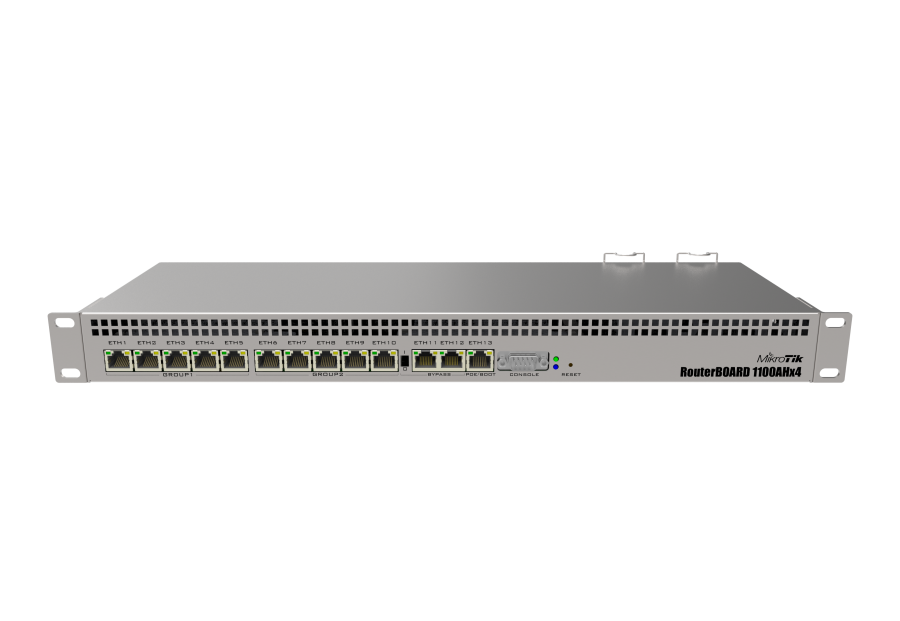

MikroTik RB1100AHx4 - Гигабитный маршрутизатор оснащён процессором Annapurna Alpine AL21400 с 4 ядрами Cortex A15 по 1.4 ГГц. Устройство имеет корпус 1U для монтажа в стойку, 13 гигабитных портов Ethernet, последовательный порт RS232 и два блока питания с функцией резервирования (а также поддержкой питания -48 В Telecom DC и Passive PoE, 802.3at).
Особенности MikroTik RB1100AHx4
- Аппаратное ускорение IPsec — до 2.2 Гбит/с с AES128 — быстрее всех предшествующих RouterBOARD-устройств
- Максимальная пропускная способность до 7.5 Гбит/с
- Пакетная производительность: 5.5 млн. пак/с

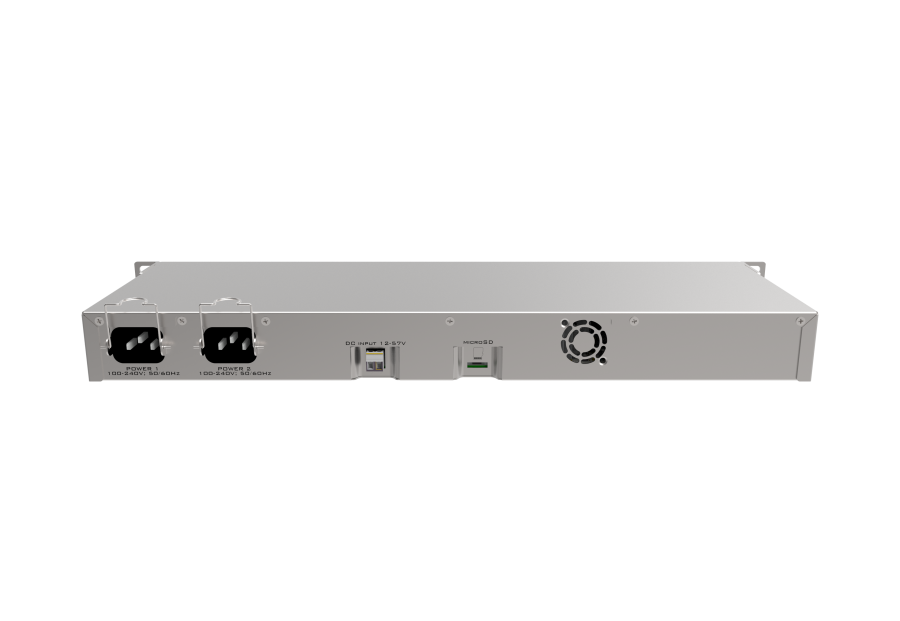

- Четыре входа питания с функцией резервирования (2x IEC встроенных БП, клеммная колодка -48 В, PoE Passive / 802.3at)
Технические характеристики
|
Процессор
|
AL21400 1.4 ГГц, 4 ядра, 4 потока
|
|
Архитектура
|
ARM (32 бит)
|
|
ОЗУ
|
1 ГБ RAM
|
|
ПЗУ
|
128 МБ NAND
|
|
Сетевой интерфейс
|
13х 10/100/1000 Мбит/с Ethernet
|
|
Дополнительный интерфейс
|
1х microSD
|
|
Ethernet bypass
|
Порты 11/12
|
|
Способ питания
|
2x IEC 100–240 В 50/60 Гц (встроенные БП)
Клеммная колодка 12–57 В DC (с поддержкой -48 В Telecom DC)
PoE Passive / 802.3at 20–57 В DC
Функция резервирования любым входом (группа из всех 4 входов)
|
|
Максимальное энергопотребление
|
20 Вт
|
|
Последовательный порт
|
1х RS232
|
|
Размеры
|
444 x 148 х 47 мм
|
|
Температура окружающей среды рабочая
|
-40.. +70°C (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Дополнительно
|
Pезервный блок питания; бипер; датчики напряжения, силы тока и температуры платы
|
|
Операционная система
|
RouterOS Level 6
|
Результаты замера производительности процессора
|
RB1100x4
|
AL21400 (1.4 ГГц) тест через все порты 1G
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
606.5
|
7365.3
|
1736.4
|
7112.3
|
5509.7
|
2821.0
|
|
Мост
|
25 правил фильтрации моста
|
606.5
|
7365.3
|
1107.8
|
4537.5
|
1153.2
|
590.4
|
|
Маршрутизация
|
отсутствует (fast path)
|
606.5
|
7365.3
|
1736.4
|
7112.3
|
5092.3
|
2607.3
|
|
Маршрутизация
|
25 простых очередей
|
606.5
|
7365.3
|
933.6
|
3824.0
|
960.3
|
491.7
|
|
Маршрутизация
|
25 правил фильтрации IP
|
543.7
|
6602.7
|
561.8
|
2301.1
|
564.6
|
289.1
|
Результаты замера производительности протокола IPsec
|
RB1100x4
|
AL21400 (1.4 ГГц) пропускная способность IPsec
|
|
Режим
|
Конфигурация
|
1400 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Один туннель
|
AES-128-CBC + SHA1
|
122.0
|
1366.4
|
124.9
|
511.6
|
127.0
|
65.0
|
|
256 туннелей
|
AES-128-CBC + SHA1
|
192.7
|
2158.2
|
200.5
|
821.2
|
203.4
|
104.1
|
|
256 туннелей
|
AES-128-CBC + SHA256
|
192.4
|
2154.9
|
200.5
|
821.2
|
203.4
|
104.1
|
|
256 туннелей
|
AES-256-CBC + SHA1
|
180.0
|
2016.0
|
188.2
|
770.9
|
190.3
|
97.4
|
|
256 туннелей
|
AES-256-CBC + SHA256
|
180.0
|
2016.0
|
188.2
|
770.9
|
190.3
|
97.4
|
|
256 туннелей
|
AES-128-GCM
|
192.7
|
2158.2
|
202.2
|
828.2
|
203.4
|
104.1
|
Технические характеристики MikroTik RB1100AHx4
|
Линейка
|
MikroTik RB1100
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
13 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
13 шт.
|
|
Количество портов SFP
|
0
|
|
Количество портов SFP+
|
0
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
0
|
|
Общее количество кабельных сетевых портов
|
13 шт.
|
|
Частота процессора
|
1400 МГц
|
|
Порт USB
|
Нет
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Объём ОЗУ
|
1024 МБ
|
|
Объём ПЗУ
|
128 МБ
|
|
Порт microSD
|
Да
|
|
Операционная система
|
6 level RouterOS
|
|
Раздача PoE-питания
|
Нет
|
|
Резервный блок питания
|
Да
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Smart Card
|
Нет
|
|
Число ядер ЦП
|
4
|
|
Всепогодный корпус
|
Нет
|
|
Питание по PoE
|
Passive PoE 24 В; Passive PoE 48 В; Passive PoE 54 В; 802.3at
|
|
Порт M.2
|
Нет
|
|
Порт SATA
|
Нет
|
Комплект поставки
|
Маршрутизатор
|
1 шт.
|
|

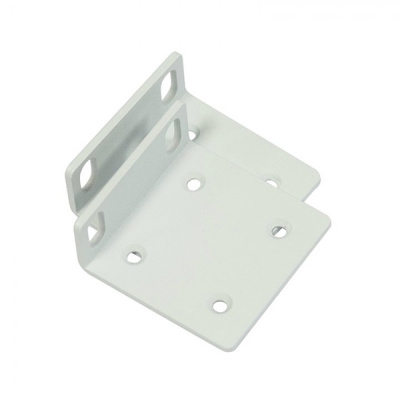

Монтажные уголки для крепления в стойку
|
2 шт.
|
|

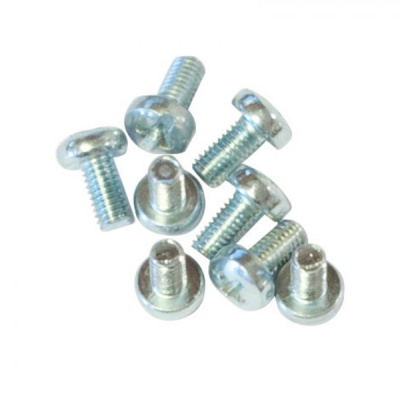

Набор винтов K10 R2
|
1 шт.
|
|
Кабель питания IEC
|
2 шт.
|
