Описание Aopen ANC504-40CU
Aopen ANC504-40CU — сетевой кабель типа витая пара категории 5e, предназначенный для построения структурированных кабельных систем и локальных вычислительных сетей Ethernet. Кабель имеет неэкранированную конструкцию U/UTP и состоит из четырёх витых пар с восемью однопроволочными медными жилами калибра 24 AWG. Использование медных проводников диаметром 0,51 мм обеспечивает электрические характеристики, необходимые для организации сетевых соединений. Кабель рассчитан на передачу сигналов в частотном диапазоне до 100 МГц и подходит для сетей Ethernet со скоростью до 1 Гбит/с. Внешняя оболочка выполнена из поливинилхлорида серого цвета и предназначена для стационарной прокладки внутри помещений. Модель поставляется бухтой длиной 305 метров, что позволяет организовывать кабельные линии необходимой протяжённости при монтаже сетевой инфраструктуры. Aopen ANC504-40CU применяется в офисах, административных зданиях, учебных учреждениях и других объектах для подключения сетевых розеток, коммутационных панелей и оборудования локальных сетей.
Особенности Aopen ANC504-40CU
- Сетевой кабель витая пара категории Cat.5e.
- Неэкранированная конструкция U/UTP.
- Четыре витые пары, восемь проводников.
- Однопроволочные медные жилы для стационарной прокладки.
- Материал проводников — медь (CU).
- Калибр проводников 24 AWG.
- Диаметр проводников 0,51 мм.
- Сечение каждой жилы 0,205 мм².
- Рабочая частота до 100 МГц.
- Поддержка сетевых стандартов 10BASE-T, 100BASE-TX и 1000BASE-T.
- Передача данных со скоростью до 1 Гбит/с в совместимых сетях Ethernet.
- Внешняя оболочка из поливинилхлорида (PVC).
- Серый цвет кабеля.
- Круглая форма поперечного сечения.
- Длина кабеля в бухте 305 метров.
- Предназначен для прокладки внутри помещений.
- Подходит для горизонтальной кабельной подсистемы СКС.
- Совместимость с сетевыми розетками и коммутационными панелями категории 5e.
- Отсутствие экранирования, бронирования и несущего троса.
- Диапазон рабочих температур от −20 до +70 °C.
- Поставка без установленных коннекторов для последующего оконцевания.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип изделия
|
Кабель UTP
|
|
Производитель
|
Aopen / Qust
|
|
Модель
|
ANC504-40CU
|
|
Артикул производителя
|
ANC504-40CU
|
|
Тип кабеля
|
Витая пара
|
|
Назначение
|
Построение локальных вычислительных сетей и структурированных кабельных систем
|
|
Категория
|
Cat.5e
|
|
Тип экранирования
|
U/UTP
|
|
Количество пар
|
4
|
|
Количество жил
|
8
|
|
Материал проводников
|
Медь (CU)
|
|
Тип проводников
|
Однопроволочные (Solid)
|
|
Длина кабеля
|
305 м
|
|
Цвет
|
Серый
|
|
Форма поставки
|
Бухта
|
|
КОНСТРУКЦИЯ ПРОВОДНИКОВ
|
|
Количество витых пар
|
4
|
|
Количество проводников в паре
|
2
|
|
Общее количество проводников
|
8
|
|
Материал жил
|
Медь
|
|
Конструкция жил
|
Однопроволочная
|
|
Калибр проводников
|
24 AWG
|
|
Диаметр проводника
|
0,51 мм
|
|
Сечение проводника
|
0,205 мм²
|
|
Форма поперечного сечения кабеля
|
Круглая
|
|
Наличие несущего троса
|
Нет
|
|
Бронирование
|
Нет
|
|
ЭКРАНИРОВАНИЕ И ИЗОЛЯЦИЯ
|
|
Конструкция экранирования
|
U/UTP
|
|
Общий экран
|
Отсутствует
|
|
Экранирование отдельных пар
|
Отсутствует
|
|
Металлическая защитная оплётка
|
Отсутствует
|
|
Материал внешней оболочки
|
Поливинилхлорид (PVC)
|
|
Цвет внешней оболочки
|
Серый
|
|
Назначение оболочки
|
Защита проводников при внутренней стационарной прокладке
|
|
СЕТЕВЫЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Категория передачи данных
|
5e
|
|
Рабочая частота
|
До 100 МГц
|
|
Тип передаваемого сигнала
|
Электрический
|
|
Поддержка Ethernet 10BASE-T
|
Есть
|
|
Поддержка Fast Ethernet 100BASE-TX
|
Есть
|
|
Поддержка Gigabit Ethernet 1000BASE-T
|
Есть
|
|
Поддерживаемые скорости передачи данных
|
10/100/1000 Мбит/с
|
|
Максимальная скорость Gigabit Ethernet
|
1 Гбит/с
|
|
Максимальная стандартная длина канала Ethernet
|
100 м
|
|
Максимальная длина постоянной линии СКС
|
90 м
|
|
Принцип передачи сигнала
|
По симметричным медным парам
|
|
МОНТАЖ И ПОДКЛЮЧЕНИЕ
|
|
Способ прокладки
|
Стационарный
|
|
Место прокладки
|
Внутри помещений
|
|
Применение в СКС
|
Горизонтальная кабельная подсистема
|
|
Подключение к патч-панелям
|
Через совместимые соединительные модули категории 5e
|
|
Подключение к сетевым розеткам
|
Через совместимые модули RJ-45 категории 5e
|
|
Способ оконцевания
|
Заделка в совместимые контактные модули или обжим соответствующими коннекторами
|
|
Наличие установленных разъёмов
|
Нет
|
|
Наличие установленных коннекторов RJ-45
|
Нет
|
|
Прокладка в кабель-каналах
|
Поддерживается
|
|
Прокладка в кабельных лотках
|
Поддерживается
|
|
Использование в структурированных кабельных системах
|
Есть
|
|
ОБЛАСТЬ ПРИМЕНЕНИЯ
|
|
Локальные вычислительные сети
|
Есть
|
|
Корпоративные сети Ethernet
|
Есть
|
|
Офисные кабельные системы
|
Есть
|
|
Сетевые линии рабочих мест
|
Есть
|
|
Сетевые розетки
|
Подключение через соответствующие контактные модули
|
|
Коммутационные панели
|
Подключение через соответствующие контактные модули
|
|
Системы IP-видеонаблюдения
|
Есть
|
|
Системы IP-телефонии
|
Есть
|
|
Точки беспроводного доступа
|
Есть
|
|
Административные здания
|
Есть
|
|
Учебные учреждения
|
Есть
|
|
Тип эксплуатации
|
Внутренний
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Минимальная рабочая температура
|
−20 °C
|
|
Максимальная рабочая температура
|
+70 °C
|
|
Материал оболочки
|
ПВХ
|
|
Наличие троса
|
Нет
|
|
Наличие брони
|
Нет
|
|
Форма провода
|
Круглая
|
|
Форма поставки
|
Бухта 305 м
|
|

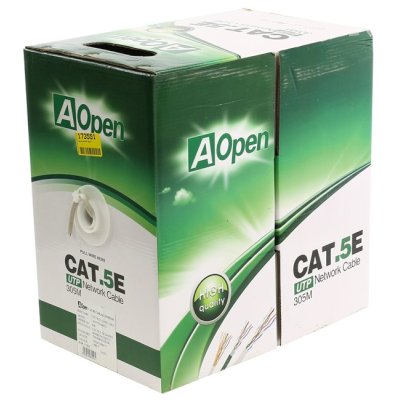

Транспортная упаковка
|
Картонная коробка
|
|
Гарантийный срок производителя
|
12 месяцев
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
305000 × 5,2 × 5,2 мм
|
|
Габариты упаковки
|
355 × 355 × 225 мм
|
|
Вес
|
8,5 кг
|
|
Вес упаковки
|
8,75 кг
|
Комплект поставки
|
Кабель UTP Aopen ANC504-40CU, Cat.5e, 4 пары, медный, 305 м, серый
|
1 бухта
|
