Pro-Vision Black

Источники бесперебойного питания Pro-Vision Black

Схема On-Line с двойным преобразованием напряжения. 1ф. Для защиты компьютерного оборудования, файловых серверов, вычислительных залов, телекоммуникационных устройств, офисной техники, музыкальных центров, домашних кинотеатров, газовых котлов, насосов, охранно-пожарных сигнализаций, систем видеонаблюдения и др.

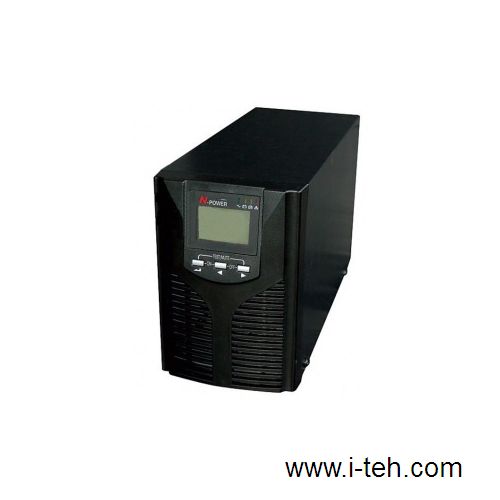

Настольные модели (Tower):

• Pro-Vision Black
• 1 кВА / 0.7 кВт
• 2 кВА / 1.4 кВт
• 3 кВА / 2.1 кВт
• 6 кВА / 4.2 кВт
• 10 кВА / 7.0 кВт

С длительным временем резервирования (Long Time)

• Pro-Vision Black LT
• 1 кВА / 0.7 кВт
• 2 кВА / 1.4 кВт
• 3 кВА / 2.1 кВт
• 6 кВА / 4.2 кВт
• 10 кВА / 7.0 кВт

Для монтажа в промышленную стойку (Rack Mount):

• Pro-Vision Black RM
• 1 кВА / 0.7 кВт
• 2 кВА / 1.4 кВт
• 3 кВА / 2.1 кВт
• 6 кВА / 4.2 кВт

Для монтажа в промышленную стойку (Rack Mount):

• Pro-Vision Black RM LT
• 1 кВА / 0.7 кВт
• 2 кВА / 1.4 кВт
• 3 кВА / 2.1 кВт
• 6 кВА / 4.2 кВт
• Источники бесперебойного питания (ИБП / UPS) Pro-Vision Black построены по схеме высокочастотного On-Line с двойным преобразованием напряжения. Они являются идеальным решением для централизованной защиты как отдельно стоящих файловых серверов, так и серверных помещений, вычислительных центров, сетевого и телекоммуникационного оборудования.
• ИБП данной серии могут надежно защитить инженерное оборудование коттеджей, такое как устройства охраны и видеонаблюдения, системы отопления и водоснабжения, газовые котлы, циркуляционные насосы и др.

Характерные особенности UPS Pro-Vision Black:

• Схема высокочастотного On-Line с двойным преобразованием напряжения.
• Широкий диапазон входного напряжения без перехода на батареи (120 … 300 В – 1-3 кВА, 176 ... 276 – 6-10 кВА).
• Микропроцессорное управление.
• Возможность включения в параллель для резервирования (N+1) или масштабирования выходной мощности для моделей 6 KVA, 10 KVA.
• Передовая технология коррекция входного коэффициента мощности (PFC).
• Выходной сигнал идеальной синусоидальной формы (КНИ менее 3%).
• Автоматическое тестирование устройства при включении ИБП.
• Передовая технология управления зарядом аккумуляторных батарей (ABM) продлевает их срок эксплуатации.
• Функция «холодного» старта. Запуск нагрузки при отключенном входном напряжении.
• Автоматический заряд батарей при отключении ИБП.
• Встроенная защита от кратковременных бросков (импульсов) напряжения мощностью до 1050 Дж.
• Автоматическая защита от выходных перегрузок и коротких замыканий.
• Система автоматического управления скоростью работы вентиляторов.
• Возможность подключения дополнительных внешних батарей.
• Встроенный фильтр для подавления электромагнитных и высокочастотных помех.
• Коммуникационный интрефейс RS-232, коммуникационный кабель в комплекте.
• Программное обеспечение для автоматической «свертки» и мониторинга в комплекте: UPSilon 2000, RUPS 2000.

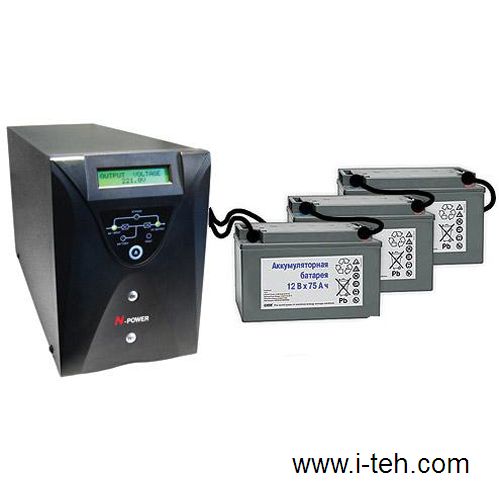

• Модификация LT для работы с внешними батарейными цепочками и большим временем резервирования. Для защиты файловых серверов, устройств видеонаблюдения и газовых котлов отопительных систем коттеджей

 Основные сферы применения UPS Pro-Vision Black LT:

• Защита офисного оборудования на длительное время, в том числе: файловых серверов, рабочих станций, телекоммуникационного оборудования, телефонных станций, сетевого оборудования и др.
• Защита инженерных систем коттеджей на длительное время в том числе: энергозависимых систем отопления (газовых котлов, циркуляционных насосов в системах с принудительной циркуляцией), насосов систем водоснабжения, систем охраны и видео-наблюдения, телекоммуникационных систем, компьютерного оборудования, аварийного освещения и др.

Количество внешних аккумуляторных батарей в зависимости от модели ИБП

• Мoдель: 1 кВА 2 кВА 3 кВА 6 кВА 10 кВА
• Напряжение: 3 × 12 В 8 × 12 В 8 × 12 В 20 × 12 В 20 × 12 В
• Суммарное напряжение: 36 В 96 В 96 В 240 В 240 В

 Время автономной работы для модели PrоVisiоn Blаck 1 KVA LT в зависимости от мощности нагрузки, час:мин *

• Батареи 100 Вт 200 Вт 300 Вт 500 Вт 700 Вт
• 3 × 27 А•ч 7:39 3:35 2:07 1:10 0:46
• 3 × 42 А•ч 13:28 6:20 4:09 2:10 1:29
• 3 × 70 А•ч 20:35 9:42 6:45 3:58 2:35
• 3 × 100 А•ч 24:36 17:10 9:52 5:40 3:53
• * Время рассчитано по разрядным характеристикам батарей и может отличаться от реального значения в зависимости от степени заряда батарей, их состояния, температуры в помещении и др. факторов.

Технические характеристики Pro-Vision Black
* В связи с постоянной модернизацией, возможно изменение технических характеристик UPS
Технические характеристики Pro-Vision Black

• Мoдель PrоVisiоn Blаck
• 1000
• 2000
• 3000
• 6000
• 10000
• Мощность
• 1 кВА ⁄ 0.7 кВт
• 2 кВА ⁄ 1.4 кВт
• 3 кВА ⁄ 2.1 кВт
• 6 кВА ⁄ 4.2 кВт
• 10 кВА ⁄ 7 кВт
• Вход
• Номиналное напряжение: 220/230/240 В
• Допустимый диапазон изменения входного напряжения:
• 120 … 300 В (при 50% нагрузке)
• 165 … 300 В (при нагрузке 100%)
• 176 … 276 В
• Частота: 45.5 … 54.5 Гц
• Входной коэффициент мощности: ≥ 0.95
• Выход
• Напряжение: 220 ⁄ 230 ⁄ 240 В ±3%
• Частота: 50/60 Гц ±0.5
• Форма выходного напряжения: Чистая синусоида
• Коэффициент нелинейных искажений (КНИ ⁄ THD):
• < 3% (при линейной нагрузке)
• < 5% (при нелинейной нагрузке)
• КПД: ≥ 85%
• Перегрузочная способность:
• 110%–150% — переход на Bypass через 1 мин, > 150% — отключение через 200 м
• 110%–150% — в течение 10 мин, > 150% — в течение 1 мин
• Крест-фактор: 3 : 1
• Защита от короткого замыкания: ИБП отключается, звуковая сигнализация
• Батареи
• Тип: Герметичные, свинцово-кислотные, необслуживаемые, 12 В
• Напряжение:
• 36 В
• 96 В
• 240 В
• Количество:
• 3 × 12 В / 7 А·ч
• 8 × 12 В / 7 А·ч
• 20 × 12 В / 7 А·ч
• 20 × 12 В / 9 А·ч
• Время заряда: 8 ч (до емкости 90%)
• Встроенное зарядное устройств: 1 A (для стандартных моделей)
• Дополнительное зарядное устройство:
• 7.5 A (для моделей LT)
• 5 A (для моделей LT)
• Прочие параметры
• Коммуникационные интерфейсы: RS-232, SNMP-адаптер (дополнительно)
• ЖК-дисплей и светодиодная индикация: Вход, Инвертор, Bypass, Батарея, Нагрузка, Батарейный режим, Частота, Индикатор неисправности
• Звуковая сигнализация: Авария входного напряжения (звуковой сигнал каждые 4 с)
• Разряд батарей (звуковой сигнал каждую секунду)
• Неисправность ИБП: Непрерывный звуковой сигнал, горит красный индикатор
• Окружающая среда
• Звуковой шум: < 45 дБ < 50 дБ < 55 дБ
• Температура: 0°C … 40°C (рекомендуется 20°C … 25°C)
• Влажность: 10–90% (без конденсата)
• Вес
• Нетто, кг
• 12.3 (стандартные модели)/ 6.5 (модели LT)
• 28 (стандартные модели) / 13.2 (модели LT)
• 86.3 (стандартные мoдели) / 40.5 (мoдели LT)
• Упаковочный вес, кг
• 13.3 (стандартные модели) / 7.6 (мoдели LT)
• 29.3 (стандартные мoдели) / 14.5 (мoдели LT)
• 93.6 (стандартные мoдели) / 42.8 (мoдели LT)
• Габариты Ш × В × Г (мм): 145 × 215 × 415 / 190 × 330 × 470 / 260 × 730 × 560
• Упаковочные размеры Ш × В × Г (мм): 236 × 316 × 492 / 337 × 482 × 602 / 355 × 815 × 650
